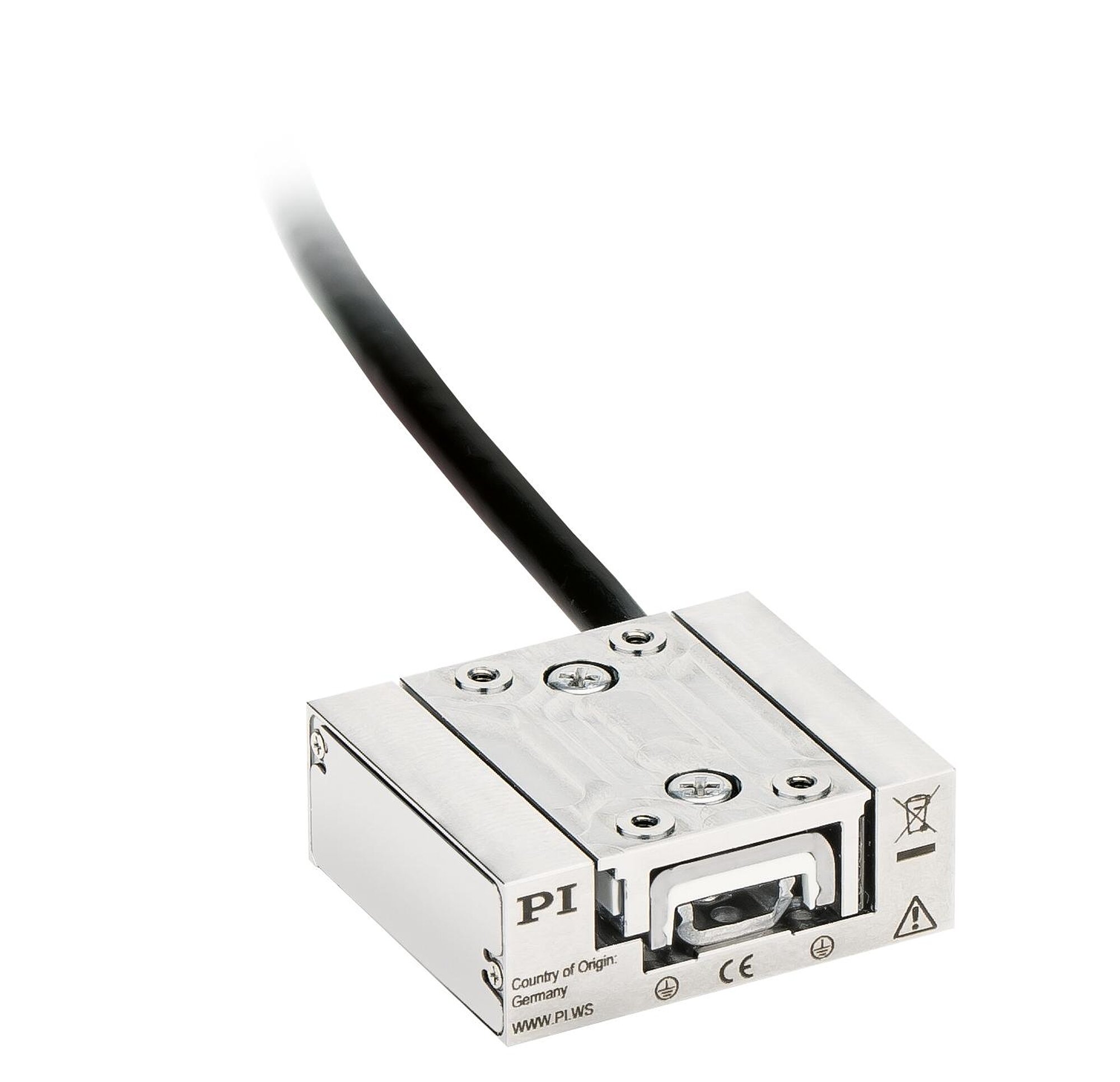

B-421 BIX Miniaturlineartisch

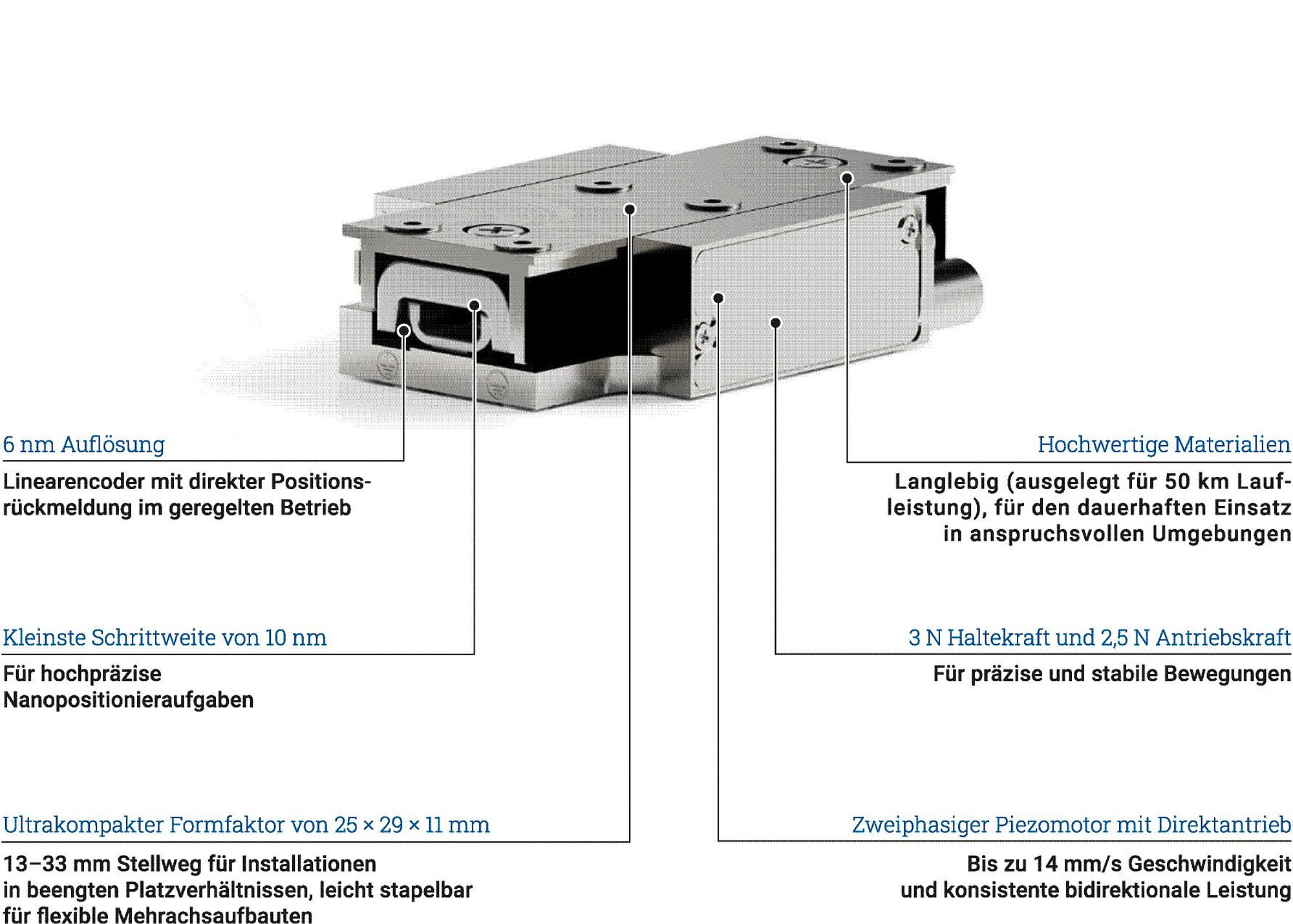

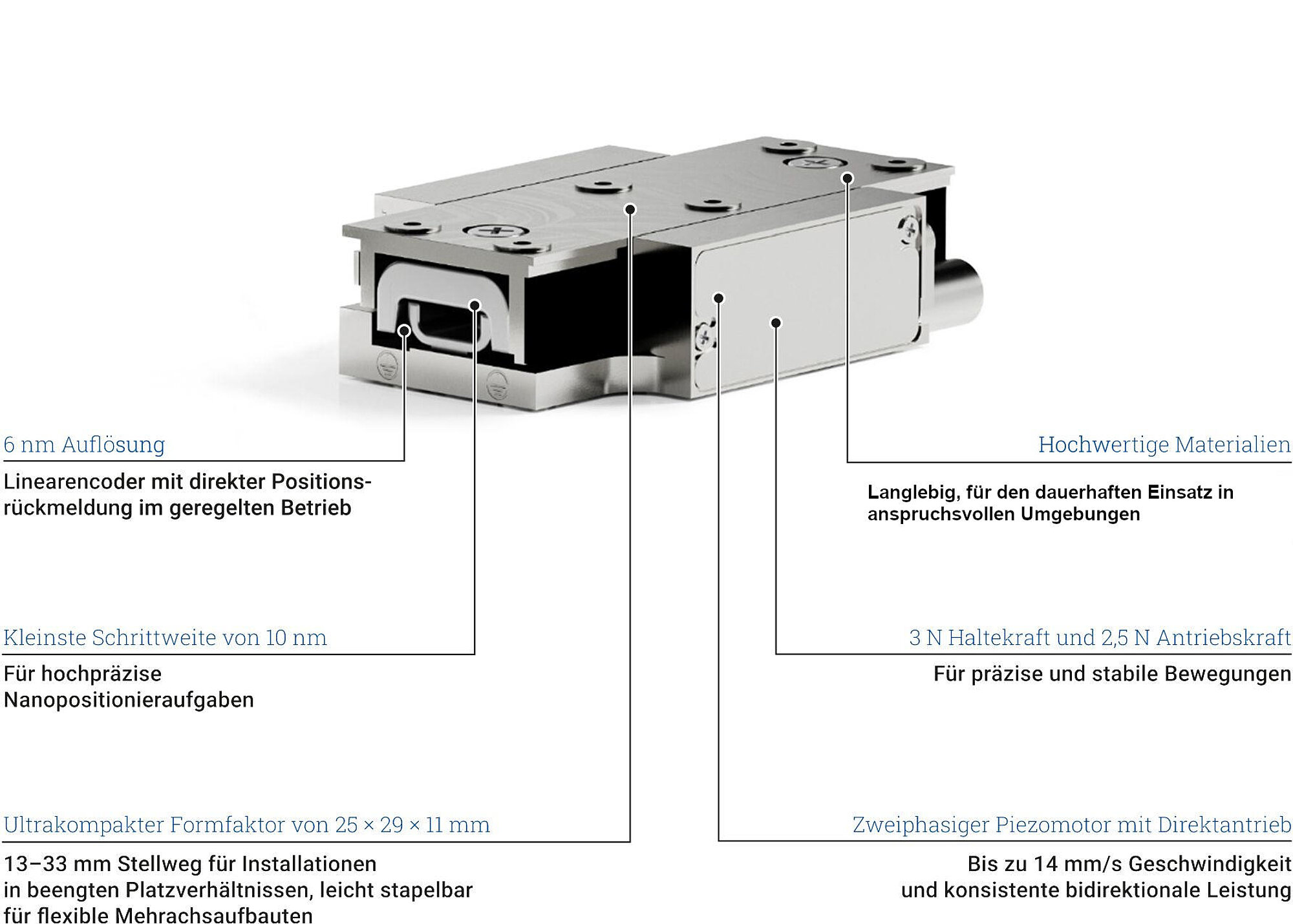

Positionierer für kleine Abmessungen, hohe Auflösung und mit günstigem Preis

Bis zu 45 mm lang und 11 mm hoch, 13 mm bis 33 mm Stellweg
Direkte Positionsmessung mit inkrementellem Encoder mit bis zu 6 nm Auflösung
Kleinste Schrittweite von 10 nm
Maximale Antriebskraft von 2,5 N

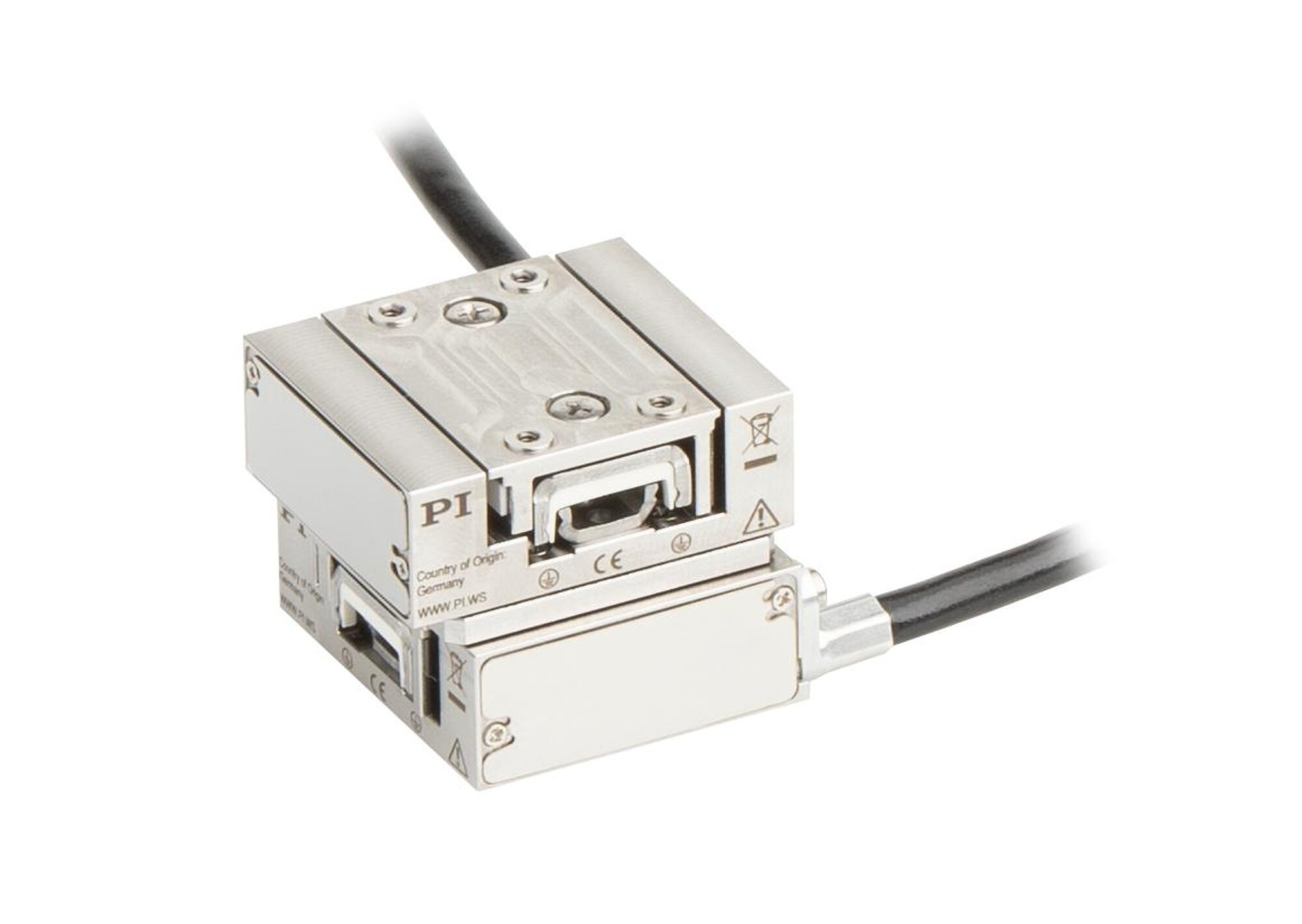

Einfach stapelbar für Mehrachs-Kombinationen

Angebot / Bestellung

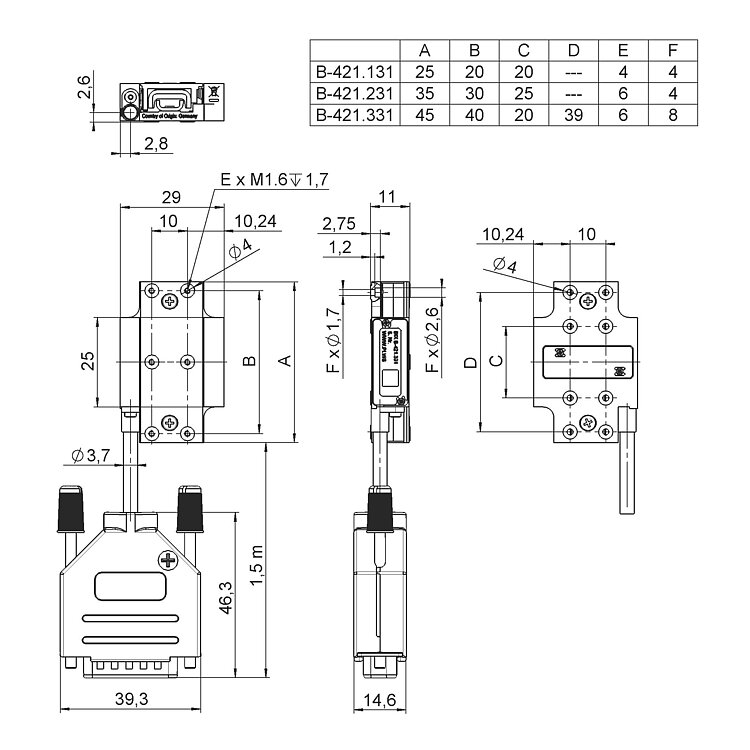

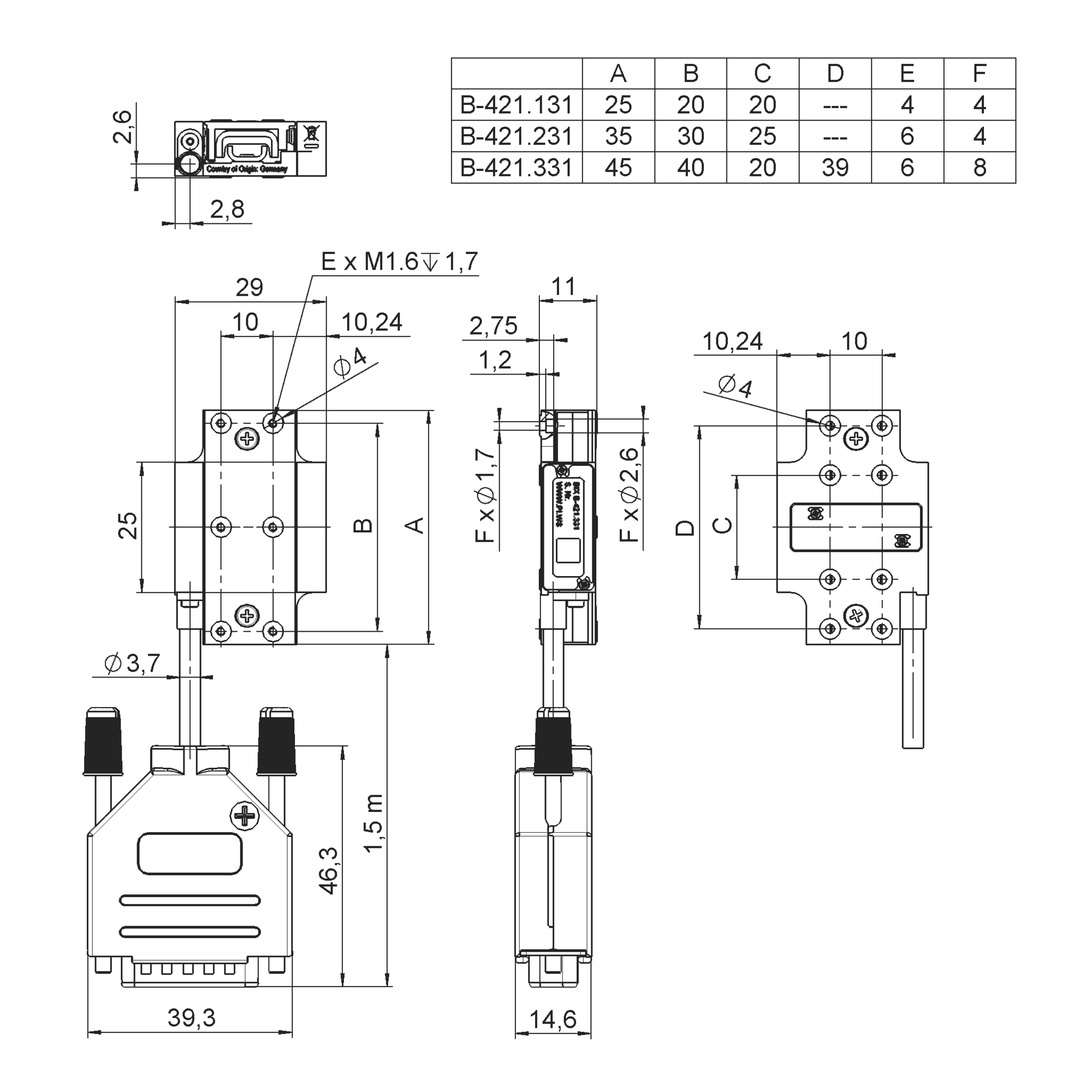

B-421.x31, Abmessungen in mm

Der B-421 ist ein Miniaturlineartisch mit Piezoträgheitsantrieb für die Positionierung, Ausrichtung und Verschiebung von Lasten in einer Achse bei verschiedenen Geschwindigkeiten im Intervallbetrieb.

Anwendungen und Use Cases

Superresolution-Mikroskopie (z. B. TIRF, STORM)
Lichtblattmikroskopie (z. B. Gitter-Lichtblatt)
Mikromontage
Photonik
Optische Justage
Beamline-Instrumentierung
Halbleitertechnik
Geräte der mobilen Messtechnik (z. B. Spektroskopie, Interferometrie)

Technologie

Der B-421 ist mit einem Piezoträgheitsantrieb ausgestattet, der auf der Biphase-Trägheitsantriebstechnologie basiert. Piezoträgheitsantriebe sind platzsparende und preiswerte piezobasierte Antriebe mit relativ hohen Haltekräften und praktisch unbegrenztem Stellweg. Das Trägheitsantriebsprinzip basiert auf zwei piezoelektrischen Aktoren, die über die Treiberelektronik mit einer modifizierten Sägezahnspannung angesteuert werden. Die Aktoren dehnen sich langsam aus und nehmen einen Läufer mit. Die darauffolgende schnelle Kontraktion der Aktoren kann der Läufer aufgrund seiner Trägheit nicht nachvollziehen und verharrt auf seiner Position. Mit einem symmetrischen Motoraufbau werden gleichbleibende Antriebseigenschaften in positiver und negativer Bewegungsrichtung gewährleistet. Mit einer Betriebsfrequenz von bis zu 20 kHz erreichen direkt auf den Läufer wirkende Antriebe Geschwindigkeiten von bis zu 14 mm/s.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-08-26

pdf - 1 MB

Version / Datum

2026-08-26

pdf - 1 MB

Version / Datum

2026-08-26

pdf - 1 MB

Download

Bewegen	Einheit	Toleranz	B-421.131	B-421.231	B-421.331
Aktive Achsen			X	X	X
Stellweg	mm		13	23	33
Maximale Geschwindigkeit, unbelastet	mm/s	typ.	14	14	14
Linearität	µm	typ.	2,5	2,5	2,5
Winkelabweichung um Y (Nicken)	µrad	typ.	±350	±105	±80
Winkelabweichung um Z (Gieren)	µrad	typ.	±375	±400	±475

Positionieren	Einheit	Toleranz	B-421.131	B-421.231	B-421.331
Kleinste Schrittweite	µm	typ.	0,01	0,01	0,01
Unidirektionale Wiederholgenauigkeit*	µm	typ.	±0,25	±0,25	±0,25
Referenzschalter			Optisch, richtungserkennend (Referenzflankenspur), 5 V, TTL	Optisch, richtungserkennend (Referenzflankenspur), 5 V, TTL	Optisch, richtungserkennend (Referenzflankenspur), 5 V, TTL
Integrierter Sensor			Inkrementeller Linearencoder	Inkrementeller Linearencoder	Inkrementeller Linearencoder
Sensorsignal			Sin/Cos, 1 V Spitze-Spitze	Sin/Cos, 1 V Spitze-Spitze	Sin/Cos, 1 V Spitze-Spitze
Sensorsignalperiode	µm		20	20	20
Sensorauflösung	nm		6	6	6

Antriebseigenschaften	Einheit	Toleranz	B-421.131	B-421.231	B-421.331
Antriebstyp			BIX Biphase-Trägheitsantrieb	BIX Biphase-Trägheitsantrieb	BIX Biphase-Trägheitsantrieb
Nennstrom, effektiv	A	typ.	0,05	0,05	0,05
Spitzenstrom, effektiv	A	typ.	0,3	0,3	0,3
Spitzenstrom, Zeitbegrenzung	s		10	10	10
Antriebskraft in X	N	typ.	2,5	2,5	2,5

Mechanische Eigenschaften	Einheit	Toleranz	B-421.131	B-421.231	B-421.331
Haltekraft, passiv	N	min.	3	3	3
Maximale Nutzlast, Grundplatte horizontal	kg	typ.	0,5	0,5	0,5
Maximale Nutzlast, Grundplatte in beliebiger Ausrichtung	kg	typ.	0,15	0,15	0,15
Führung			Kugelführung	Kugelführung	Kugelführung
Gesamtmasse	g		130	140	150
Masse ohne Kabel	g		35	45	55
Material			Edelstahl	Edelstahl	Edelstahl

Anschlüsse und Umgebung	Einheit	B-421.131	B-421.231	B-421.331
Betriebstemperaturbereich	°C	0 bis 40	0 bis 40	0 bis 40
Anschluss		D-Sub 15 (m)	D-Sub 15 (m)	D-Sub 15 (m)
Kabellänge	m	1,5	1,5	1,5
Minimaler Biegeradius Kabel	mm	40	40	40
Empfohlene Controller/Treiber		E-881.1X1R	E-881.1X1R	E-881.1X1R

* Mittelwert

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2026-08-26

pdf - 1 MB

Version / Datum

2026-08-26

pdf - 1 MB

Version / Datum

2026-08-26

pdf - 1 MB

Download

Dokumentation

B-421 BIX Miniatur-Lineartisch

Version / Datum

2026-05-20

pdf - 3 MB

Version / Datum

2026-05-20

pdf - 3 MB

Download

3-D-Modelle

zip - 8 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

B-421.131 NEU!

BIX Miniaturlineartisch; piezoelektrischer Trägheitsantrieb; 13 mm Stellweg; Linearencoder, 6 nm Auflösung; 2,5 N Antriebskraft; Abmessungen 25 × 29 × 11 mm (L × B × H)

Auf die Anfrageliste Von der Anfrageliste entfernen

B-421.231 NEU!

BIX Miniaturlineartisch; piezoelektrischer Trägheitsantrieb; 23 mm Stellweg; Linearencoder, 6 nm Auflösung; 2,5 N Antriebskraft; Abmessungen 35 × 29 × 11 mm (L × B × H)

Auf die Anfrageliste Von der Anfrageliste entfernen

B-421.331 NEU!

BIX Miniaturlineartisch; piezoelektrischer Trägheitsantrieb; 33 mm Stellweg; Linearencoder, 6 nm Auflösung; 2,5 N Antriebskraft; Abmessungen 45 × 29 × 11 mm (L × B × H)

Auf die Anfrageliste Von der Anfrageliste entfernen

B-421.AP1

Adapterplatte zur XY-Montage von B-421 Lineartischen; Edelstahl; inklusive Montagezubehör

Auf die Anfrageliste Von der Anfrageliste entfernen

B-421.APZ

Adapterwinkel zur XZ-Montage von B-421 Lineartischen; Edelstahl; inklusive Montagezubehör

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage
