M-501.1DG
Präzisionshubtisch; DC-Getriebemotor; 12,5 mm Stellweg; 100 N Belastbarkeit; 1 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 2048 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

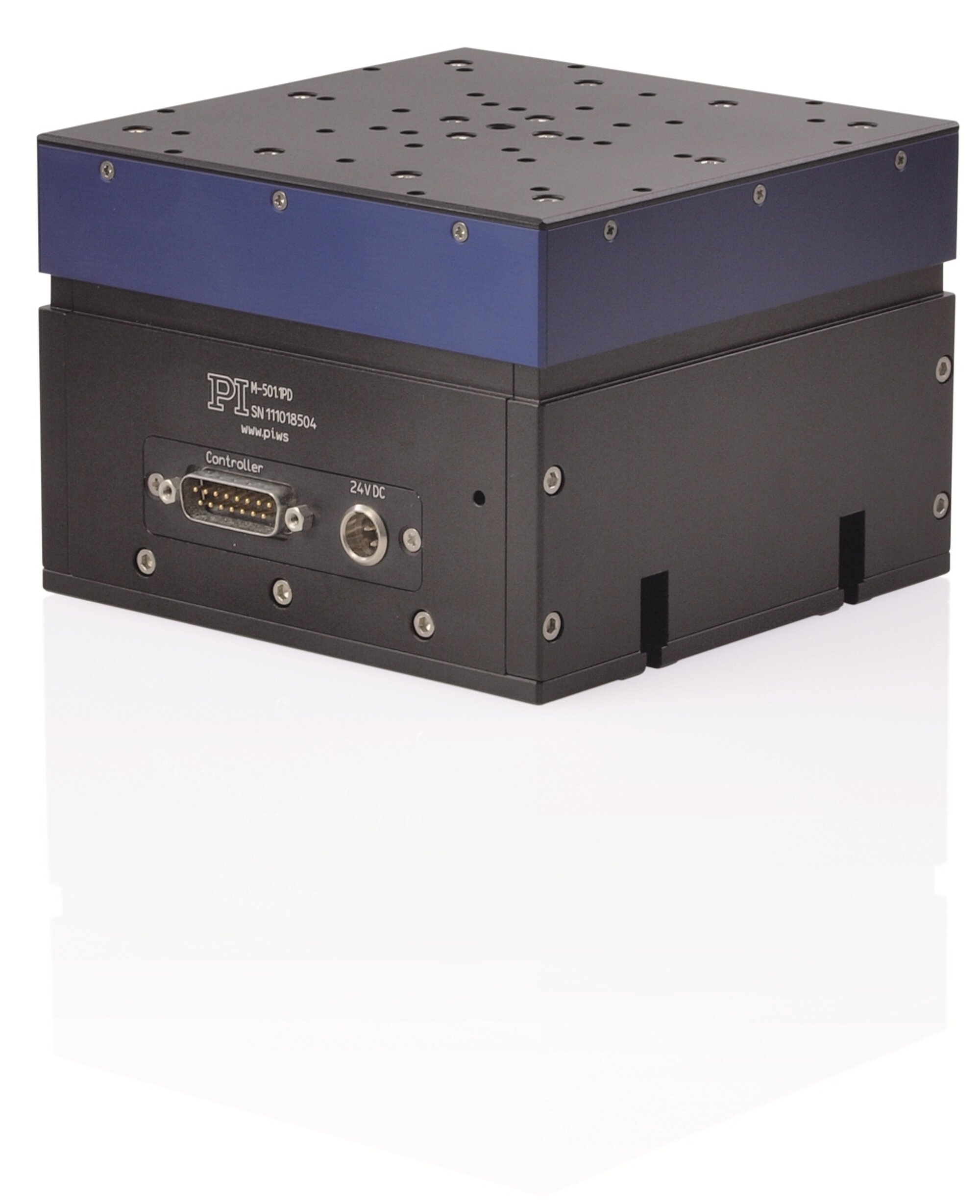

M-501 Präzisionshubtisch
z. B. für kompakte XYZ-Kombination mit M-511-Serie
- Extrem hochauflösender Encoder
- ActiveDrive Motor
- Spielfreie Kugelumlaufspindeln
- Kontaktlose End- und Referenzschalter
- Grundprofil aus entspanntem Aluminium für hohe Stabilität
- Selbsthemmend bis 10 kg

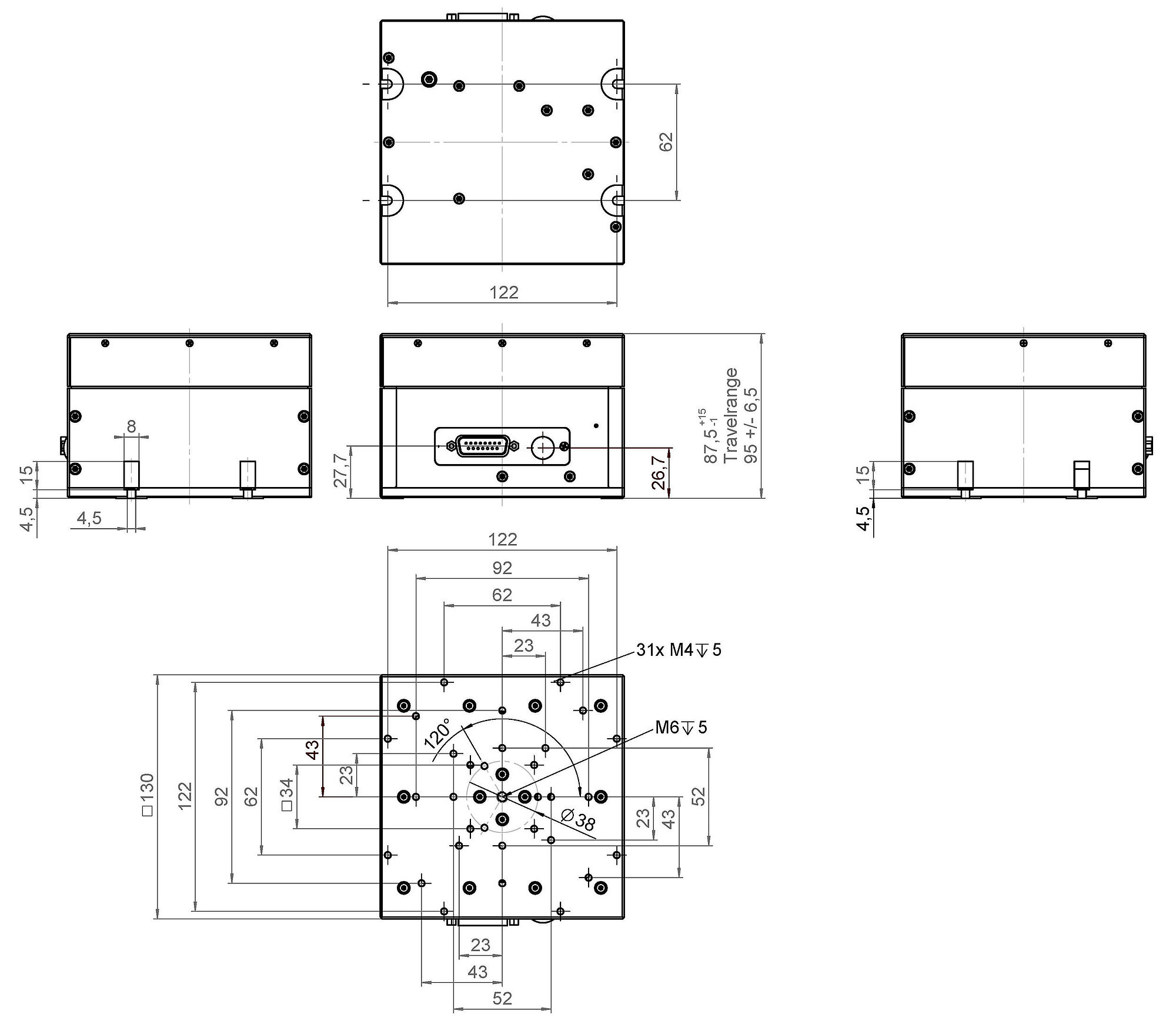

M-501, Abmessungen in mm

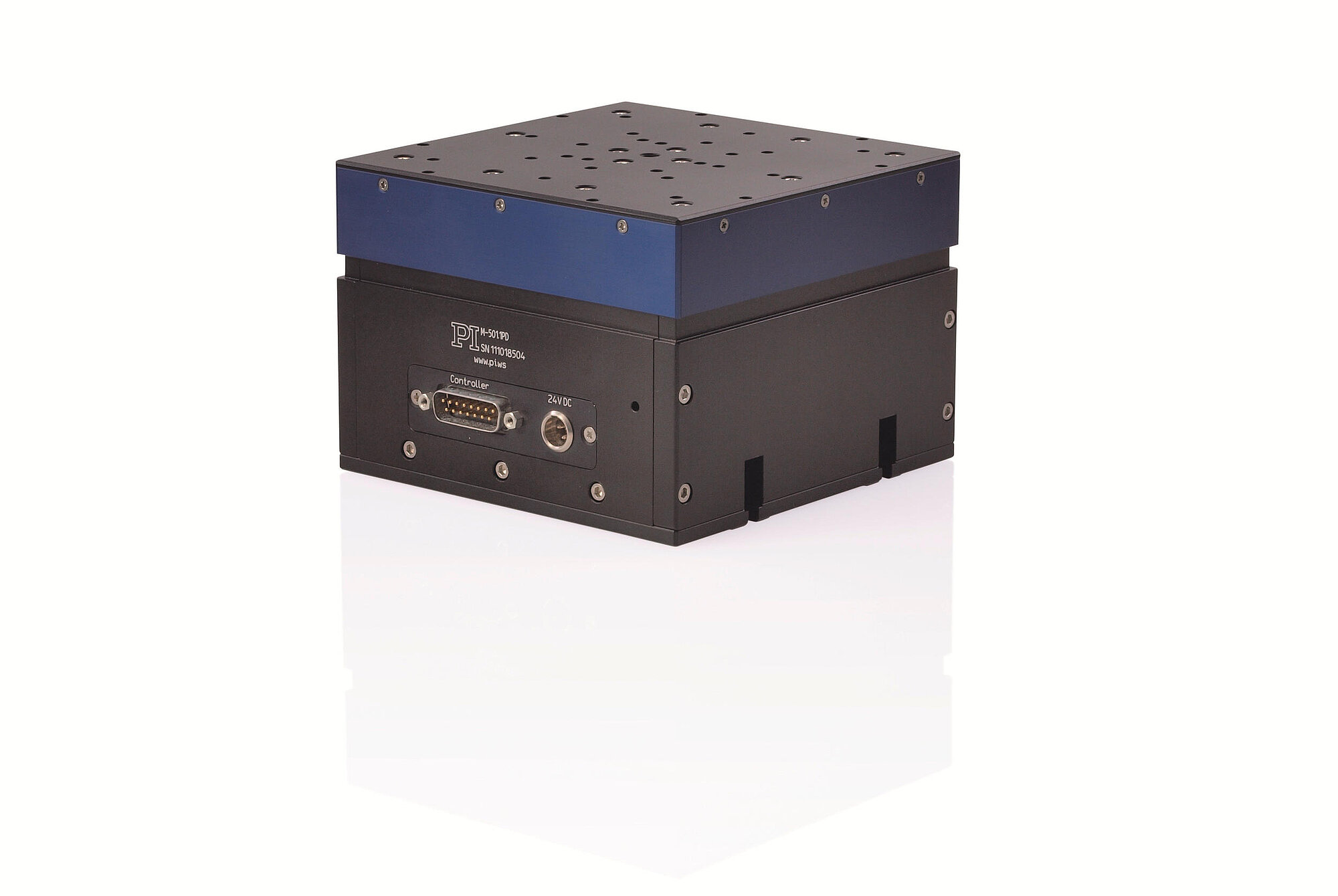

M-501 Präzisionshubtisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Spezifikationen
Spezifikationen
| Bewegen | M-501.1DG | M-501.1PD | Toleranz |
|---|---|---|---|
| Aktive Achsen | Z | Z | |
| Stellweg in Z | 12,5 mm | 12,5 mm | |
| Maximale Geschwindigkeit in Z, unbelastet | 1 mm/s | 3 mm/s | |
| Gieren (Rotatorisches Übersprechen in θX bei Bewegung in Z) | ± 150 µrad | ± 150 µrad | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in Z) | ± 150 µrad | ± 150 µrad | typ. |
| Positionieren | M-501.1DG | M-501.1PD | Toleranz |
| Integrierter Sensor | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | |
| Unidirektionale Wiederholgenauigkeit in Z | 0,1 µm | 0,1 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in Z | ± 3 µm | ± 3 µm | typ. |
| Kleinste Schrittweite in Z | 0,1 µm | 0,1 µm | typ. |
| Sensorsignal | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | |
| Sensorauflösung | 2048 Impulse/U | 40960 Impulse/U | |
| Referenzschalter | Hall-Effekt | Hall-Effekt | |
| Wiederholgenauigkeit des Referenzschalters | 1 µm | 1 µm | |
| Endschalter | Hall-Effekt | Hall-Effekt | |
| Antriebseigenschaften | M-501.1DG | M-501.1PD | Toleranz |
| Antriebstyp | DC-Getriebemotor | DC-Motor mit ActiveDrive | |
| Maximale Leistungsaufnahme | 4 W | 17 W | |
| Nennspannung | 12 V | 24 V | |
| Antriebskraft in negativer Bewegungsrichtung in Z | 100 N | 50 N | typ. |
| Antriebskraft in positiver Bewegungsrichtung in Z | 100 N | 50 N | typ. |
| Drehmomentkonstante | 14,5 N·m/A | 34,6 N·m/A | typ. |
| Polpaarzahl | 1 | 1 | |
| Mechanische Eigenschaften | M-501.1DG | M-501.1PD | Toleranz |
| Führung | Kreuzrollenführung | Kreuzrollenführung | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 1 mm | 1 mm | |
| Getriebeuntersetzung i | 80 : 26 + 29,6 : 1 gearing (91 : 1) | 80 : 26 | |
| Haltekraft in Z, passiv | 100 N | 20 N | |
| Zulässige Druckkraft in Z | 100 N | 50 N | max. |
| Zulässiges Moment in θX | 40 N·m | 40 N·m | max. |
| Zulässiges Moment in θY | 20 N·m | 20 N·m | max. |
| Zulässiges Moment in θZ | 20 N·m | 20 N·m | max. |
| Gesamtmasse | 2600 g | 2600 g | |
| Material | Aluminium, eloxiert | Aluminium, eloxiert | |
| Anschlüsse und Umgebung | M-501.1DG | M-501.1PD | Toleranz |
| Anschluss | D-Sub 15-polig (m) | D-Sub 15-polig (m) | |
| Empfohlene Controller / Treiber | C-863 C-884 | C-863 C-884 | |
| Betriebstemperaturbereich | -20 bis 50 °C | 10 bis 50 °C |
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch M501UM0001
M-501.1DG Hubtisch
Version / Datum
2020-10-09
pdf - 3 MB
Version / Datum
220-10-09
pdf - 3 MB
Dokumentation
Benutzerhandbuch M501UM0002
M-501.1PD Hubtisch
Version / Datum
2020-10-09
pdf - 3 MB
Version / Datum
2020-10-09
pdf - 3 MB
3-D-Modelle
3-D-Modelle
M-501 3D-Modell
zip - 63 KB
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
M-501.1PD
Präzisionshubtisch; DC-Motor mit ActiveDrive; 12,5 mm Stellweg; 50 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 40960 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422
