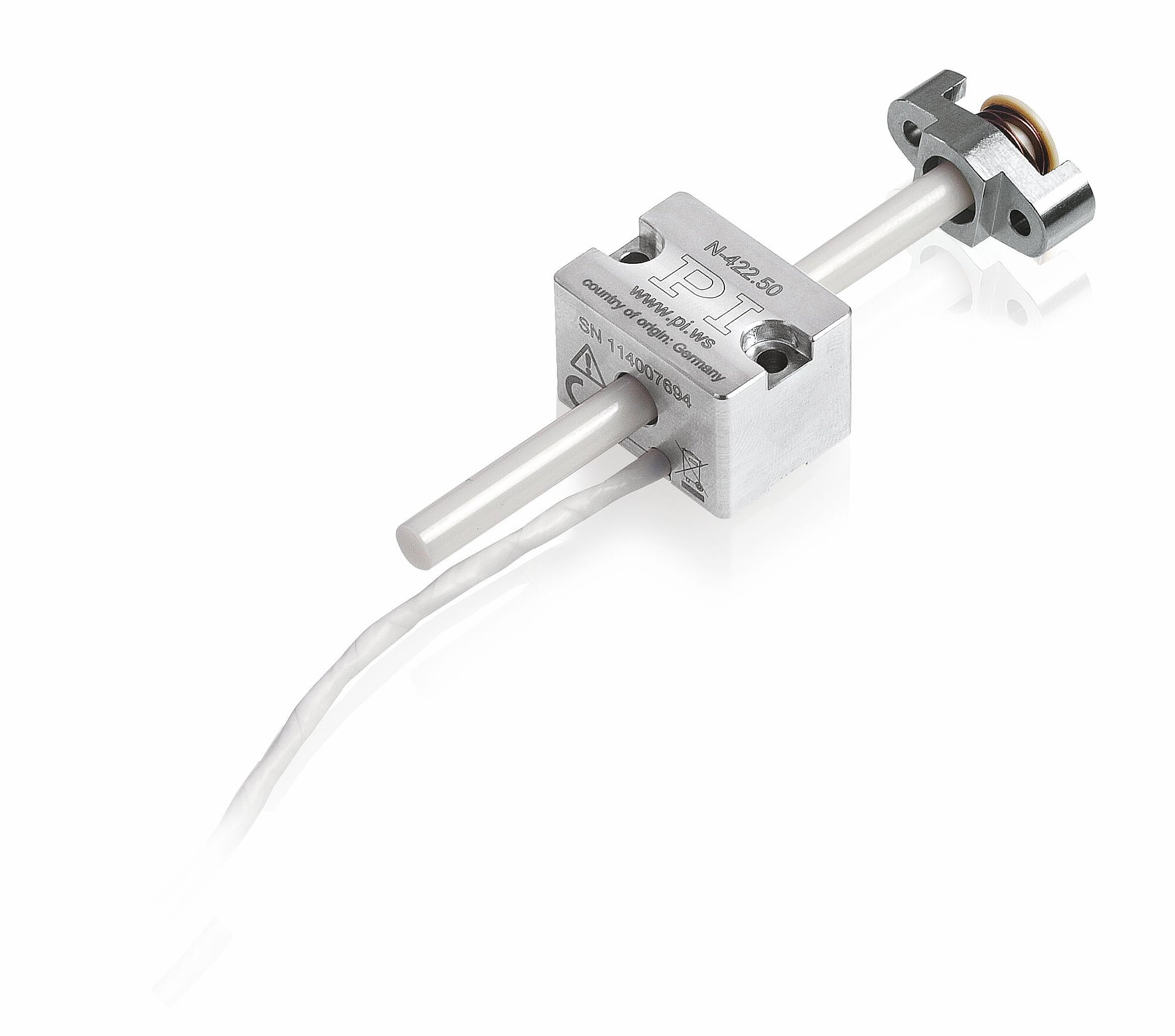

N-422 Linearaktor mit Piezomotor

N-422 Linearaktor mit Piezomotor

Preisgünstig und leicht integrierbar

Einfache Integration: zwei Montageversionen
Geräuschlos: Betriebsfrequenz bis >20 kHz
Geschwindigkeit über 5 mm/s
Sub-µm-Auflösung
Haltekraft bis 10 N

Angebot / Bestellung

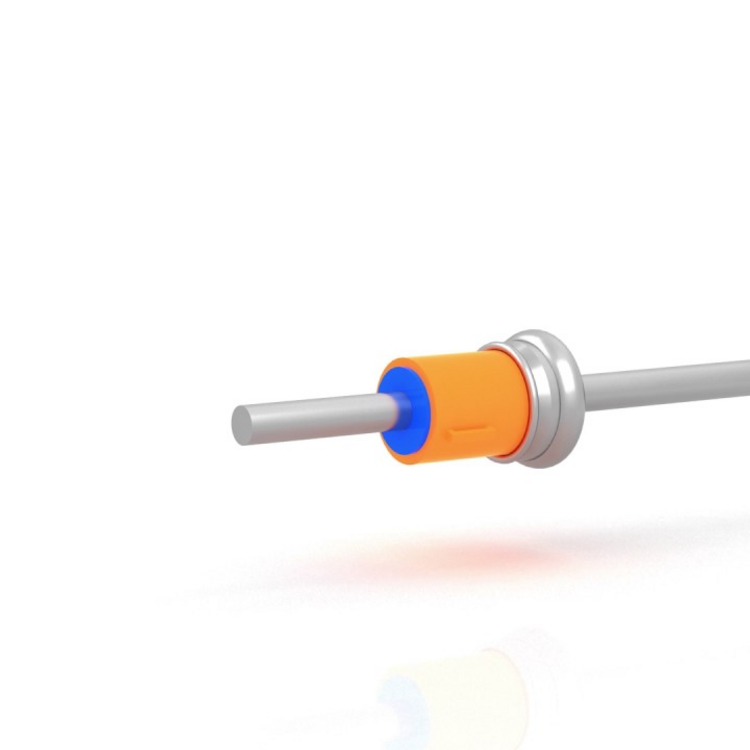

PIShift Drive Principle

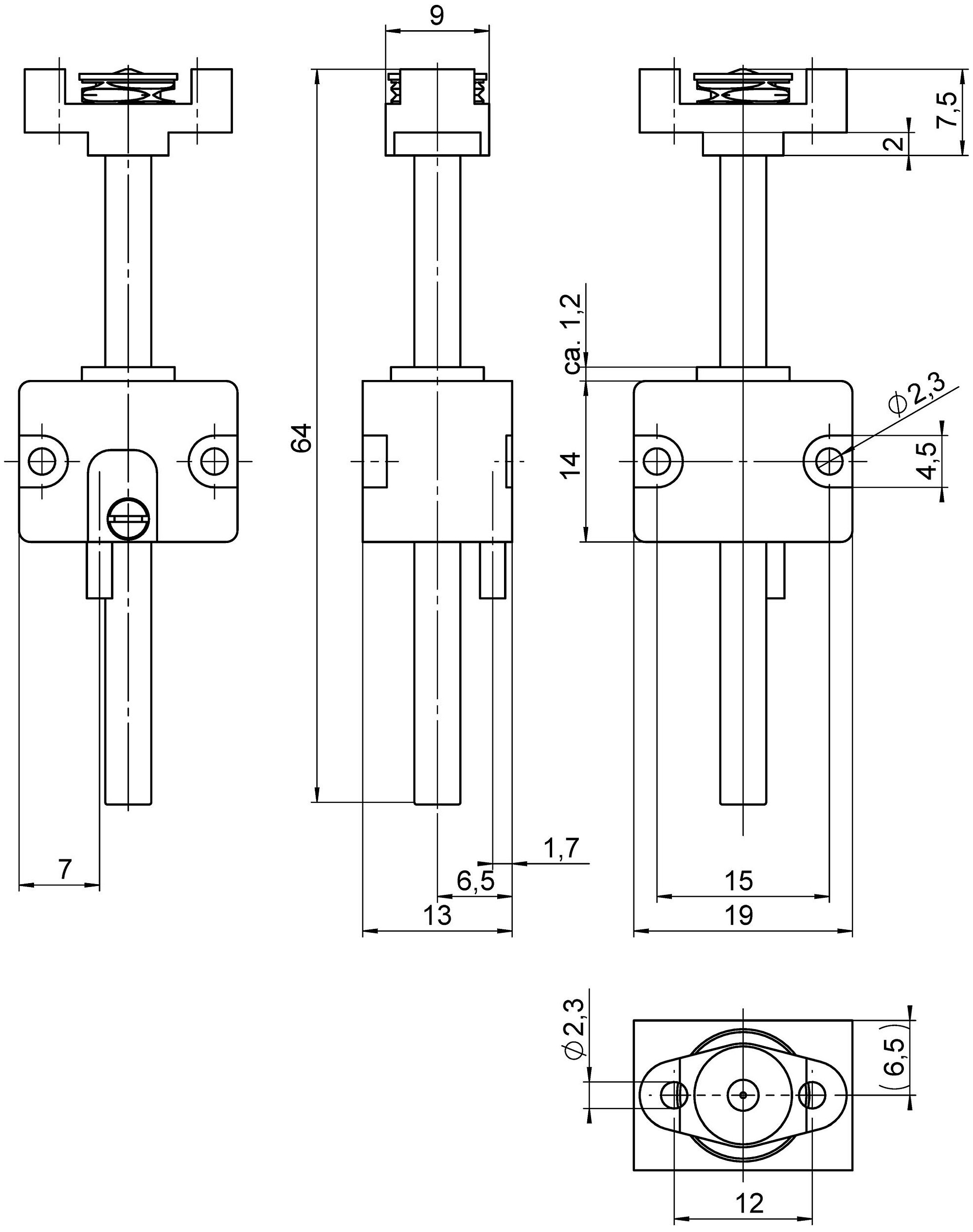

N-422, Abmessungen in mm

Piezomotorischer Direktantrieb

OEM-Aktor ohne Positionssensor. Kontinuierlicher Vortrieb mit Schrittfrequenzen im Ultraschallbereich. Montage über stirnseitiges Gewinde oder auf ebenem Untergrund senkrecht zur Bewegungsrichtung.

Trägheitsantrieb

Selbsthemmend im Ruhezustand, keine Wärmeentwicklung. Geräuschloser Antrieb mit Betriebsfrequenzen über 20 kHz. Auflösung im Schrittbetrieb ca. 300 nm ungeregelt.

Einsatzgebiete

Industrie und Forschung. Justierung optischer Elemente, Mikromanipulation, Biotechnologie, Zellmanipulation, Medizintechnik.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2023-03-07

pdf - 475 KB

Version / Datum

2023-03-07

pdf - 479 KB

Bewegen	N-422.50	Toleranz
Aktive Achsen	X
Stellweg in X	35 mm
Maximale Geschwindigkeit in X, unbelastet	5 mm/s	min.
Maximale Schrittfrequenz	20 kHz	max.
Schrittweite im Vollschrittbetrieb	300 nm	typ.
Antriebseigenschaften	N-422.50	Toleranz
Betriebsspannung	48	max.
Antriebstyp	Piezoelektrischer Trägheitsantrieb
Maximale Leistungsaufnahme	15 (Aktor), 30 (Eingang Treiber) W	nominal
Antriebskraft in X	7 N	max.
Mechanische Eigenschaften	N-422.50	Toleranz
Steifigkeit in X	> 4 N/µm	±20 %
Haltekraft in X, passiv	10 N	min.
Gesamtmasse	25 g	±5 %
Material	Rostfreier Stahl; Keramik (Läufer)
Anschlüsse und Umgebung	N-422.50	Toleranz
Betriebstemperaturbereich	0 bis 50 °C
Anschluss	LEMO FFA.0S.303.CLAC27
Kabellänge	2 m	+30 / -0 mm
Empfohlene Controller / Treiber	E-872.401

Maximale Schrittfrequenz und maximale Geschwindigkeit abhängig von der Treiberelektronik.

Sonderausführungen auf Anfrage.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2023-03-07

pdf - 475 KB

Version / Datum

2023-03-07

pdf - 479 KB

Dokumentation

N-422 PIShift OEM-Linearantrieb

Version / Datum

1.1.3 2023-03-26

pdf - 1 MB

Version / Datum

1.1.3 2023-03-26

pdf - 1 MB

3-D-Modelle

zip - 78 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

N-422.50

Linearaktor mit Piezomotor; piezoelektrischer Trägheitsantrieb; 35 mm Stellweg; 7 N Vorschubkraft; 5 mm/s maximale Geschwindigkeit; 2 m Kabellänge
