V-738 Hochpräzisions-Kreuztisch

Freie Apertur, hohe Ablaufgenauigkeit und Stabilität, Linearmotoren

Stellweg 102 mm × 102 mm (4")
Große Apertur, 150 mm × 150 mm
Unidirektionale Wiederholgenauigkeit bis 0,1 µm
Geschwindigkeit bis 500 mm/s
3-Phasen-Linearmotor
Hochauflösender inkrementeller Linearencoder

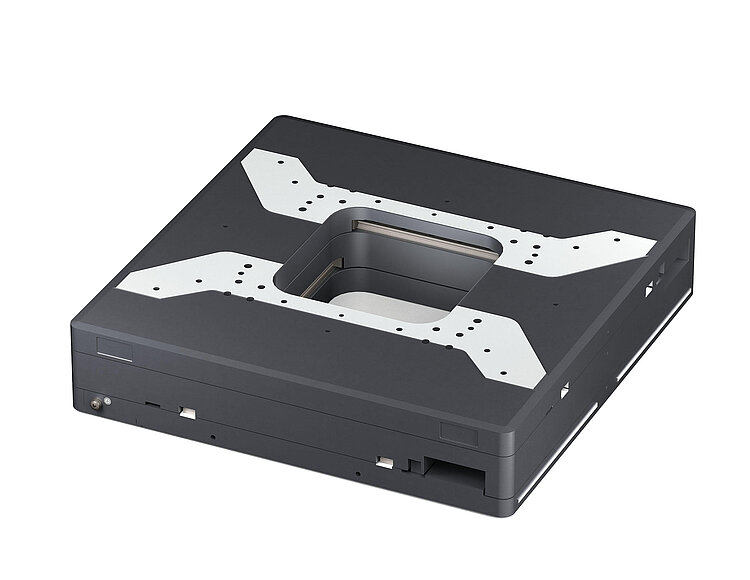

V-738.056111

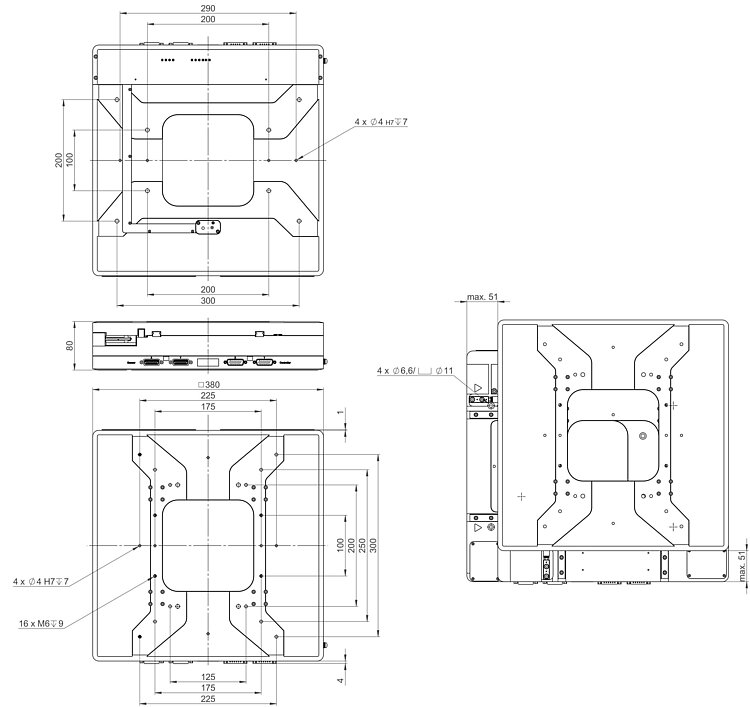

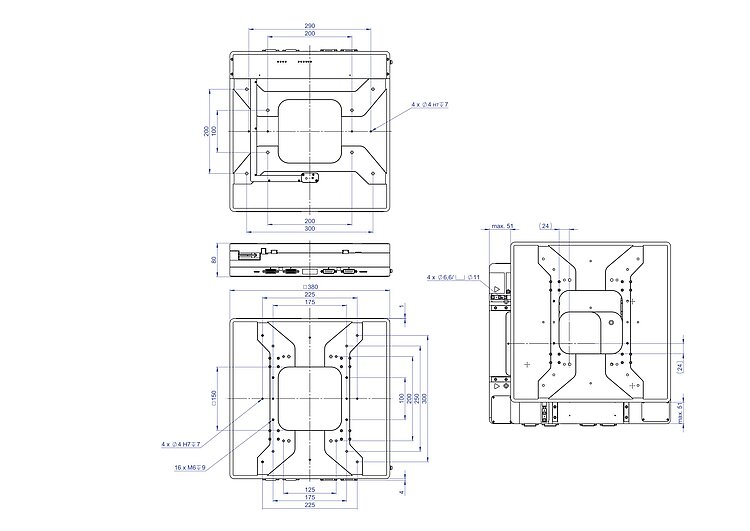

V-738, Abmessungen in mm

Linearmotoren sind elektromagnetische Direktantriebe. Sie verzichten auf mechanische Bauteile im Antriebsstrang und übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenlose Motoren eignen sich besonders für Positionieraufgaben mit höchsten Ansprüchen an Präzision, da es keine unerwünschten Wechselwirkungen mit den Permanentmagneten gibt. Dies ermöglicht einen gleichmäßigen Lauf auch bei niedrigsten Geschwindigkeiten, gleichzeitig treten keine Vibrationen bei hohen Geschwindigkeiten auf. Nichtlinearitäten im Regelverhalten werden vermieden und jede beliebige Position kann einfach geregelt werden. Die Antriebskraft ist frei einstellbar.

Kugelumlaufführungen zeichnen sich bei entsprechend sorgfältiger Montage durch eine vorteilhafte Kombination aus hoher Belastbarkeit, Lebensdauer, Wartungsfreiheit und Führungsgenauigkeit aus. Der bewegliche Teil der Tische wird von vier vorgespannten Kugelumlaufschuhen, die auf zwei Führungsschienen laufen, getragen. Jeder Lagerschuh beinhaltet zwei unabhängige Reihen umlaufender Kugeln.

Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.

Andere Stellwege auf Anfrage.

Medizinindustrie. Laserschneiden. Scannen. Biotechnologie. Messtechnik. AOI (Automatische optische Inspektion). Mikroskopie.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-09-16

pdf - 674 KB

Version / Datum

2020-09-16

pdf - 674 KB

Version / Datum

2019-08-02

pdf - 819 KB

Download

Bewegen und Positionieren	V-738.056111	Einheit	Toleranz
Stellweg	102 x 102	mm
Integrierter Sensor	Inkrementeller Linearencoder
Rechnerische Auflösung	0,001	µm
Sensorsignal	Sin/cos, 1 V Spitze-Spitze, 20 µm Signalperiode
Kleinste Schrittweite	0,02	µm	typ.
Unidirektionale Wiederholgenauigkeit	0,1	µm	typ.
Bidirektionale Wiederholgenauigkeit	±0,25	µm	typ.
Winkelfehler xry (Neigen)	±40	µrad	typ.
Winkelfehler xrz (Gieren)	±20	µrad	typ.
Winkelfehler yrx (Neigen)	±40	µrad	typ.
Winkelfehler yrz (Gieren)	±20	µrad	typ.
Geradheit / Ebenheit	±2	µm	typ.
Orthogonalität	±96,963	µrad	typ.
Geschwindigkeit	500	mm/s	max.
Beschleunigung in X, Y, ohne last	10	m/s²	max.
Referenz- und Endschalter	Gabellichtschranke, Öffner, 5V, NPN

Mechanische Eigenschaften	V-738.056111	Einheit	Toleranz
Belastbarkeit	100	N	max.
Zulässiges Drehmoment in θ_X, θ_Y	130	Nm	max.
Zulässiges Drehmoment in θ_Z	90	Nm	max.
Führung	Kugelumlaufführung

Antriebseigenschaften	V-738.056111	Einheit	Toleranz
Motortyp	Eisenloser 3-Phasen-Linearmotor
Betriebsspannung, nom.	48	V	nom.
Betriebsspannung, max.	48	V	max.
Spitzenkraft	200	N	max.
Nennkraft	87	N	typ.
Spitzenstrom, effektiv	15	A	typ.
Nennstrom, effektiv	4,4	A	typ.
Kraftkonstante, effektiv		N/A	typ.
Motorkonstante	71	N/√W	typ.
Elektrische Zeitkonstante	0,4	ms
Widerstand Phase-Phase	3,6	Ω	typ.
Induktivität Phase-Phase	1,2	mH	typ.
Gegen-EMK Phase-Phase	16	Vs/m	max.
Polteilung N-N	30	mm

Anschlüsse und Umgebung	V-738.056111	Einheit	Toleranz
Betriebstemperaturbereich	5 bis 40	°C
Material	Aluminium, schwarz eloxiert
Bewegte Masse in X, unbelastet	16,8	kg	±5 %
Bewegte Masse in Y, unbelastet	8	kg	±5 %
Gesamtmasse	24	kg	±5 %
Anschluss	2 × HD D-Sub 26 (m) (Motor) 2 × D-Sub 15 (f) (Sensor)
Empfohlener Controller	G-901.R319 SMC Hydra (zweiachsig) C-891 (einachsig) C-885 mit C-891.11C885 (bis 20 Achsen) Modularer ACS-Controller

Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
