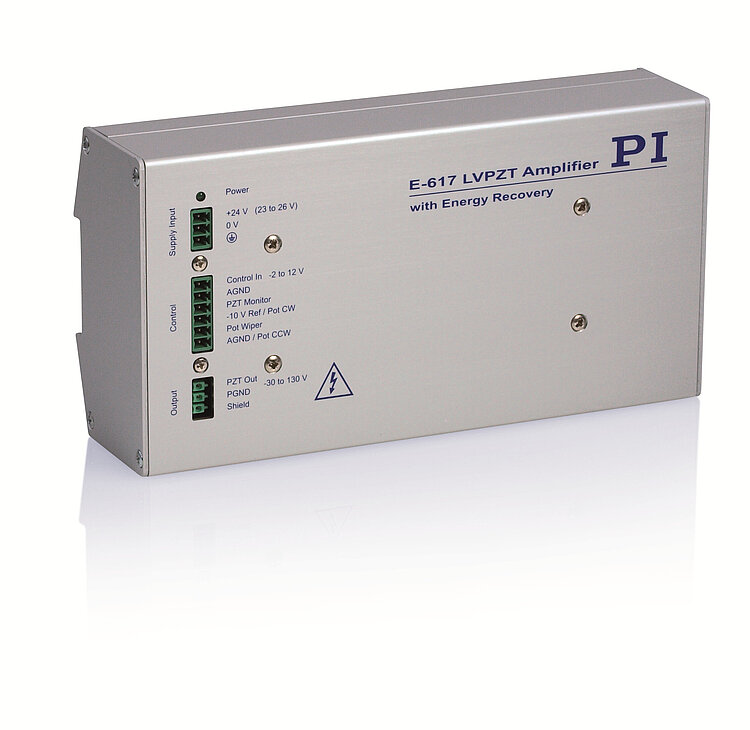

E-617 Hochleistungs-Piezoverstärker

Industrie- / OEM-Modul mit Energierückgewinnung für dynamische Daueranwendungen

  • Spitzenleistung bis 280 W
  • Hohe Ströme bis 2000 mA
  • Geringer Stromverbrauch durch integrierte Energierückgewinnung

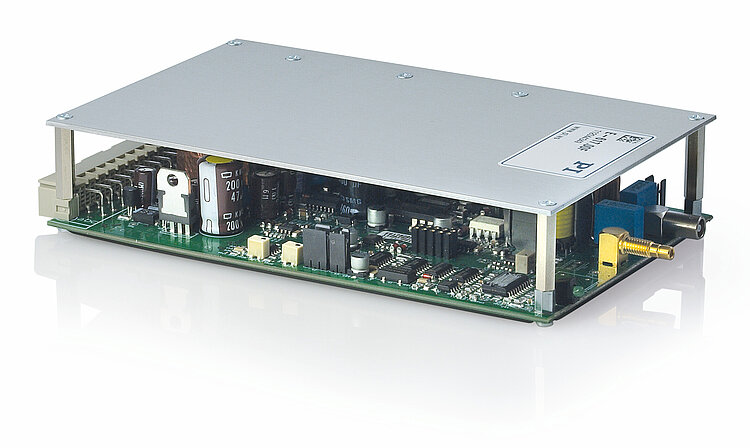

  • OEM-Modul und Version zur Hutschienenmontage
E-617 Hochleistungs-Piezoverstärker
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Hochleistungsverstärker für Niedervolt-Piezoaktoren

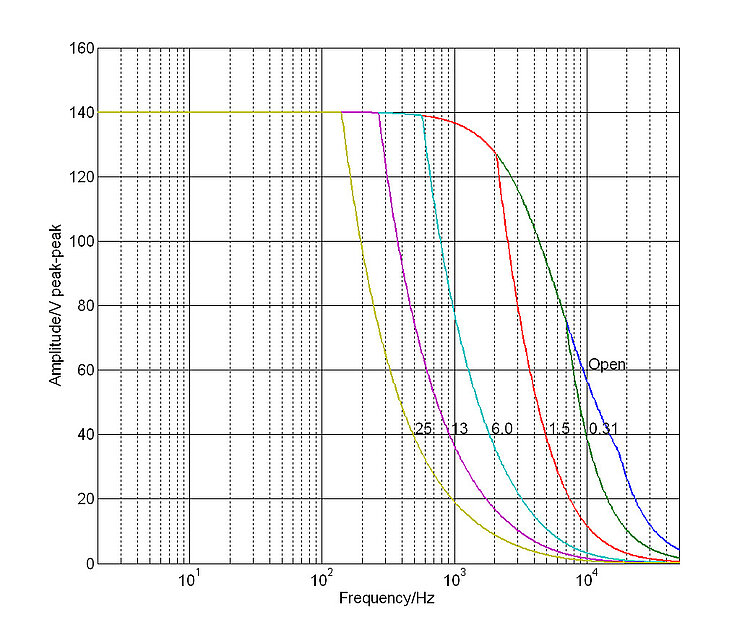

Spitzenleistung bis 280 W, Dauerausgangsleistung bis zu 100 W. Abgabe und Aufnahme eines Spitzenstroms bis 2000 mA. Dynamischer Betrieb von Piezoaktoren mit hoher Kapazität bei einer Bandbreite bis in den Kilohertzbereich.

Hohe Leistung auch bei großen Lasten

Eine analoge Eingangsspannung wird im Verstärker E-617 um den Faktor 10 verstärkt und dient dann der präzisen Steuerung von Piezoaktoren und Piezopositioniersystemen. Dieser Analogbetrieb ist ideal für Anwendungen, bei denen schnelle Ansprechzeiten bei maximaler Bandbreite erforderlich sind. Die Vorgabe oder die Rückmeldung der Position in absoluten Werten ist hier entweder nicht maßgeblich oder wird von externen Wegsensoren übernommen.

Energierückgewinnung

Das effiziente Schaltungsprinzip reduziert die Leistungsaufnahme und die Abwärme gerade bei dynamischen Anwendungen deutlich. So wird die Energie per Puls-Weiten-Modulation (PWM) verlustarm in den Piezo eingekoppelt. Die beim Entladen des Piezos anfallende Energie wird über Energierückgewinnung für das nächste Aufladen bereitgestellt. Zum Betrieb genügt eine unipolare Versorgungsspannung zwischen 23 und 26 V DC.

Einsatzgebiete

Industrie. Automatisierung. Hochdynamische Scan- oder Schaltanwendungen.
