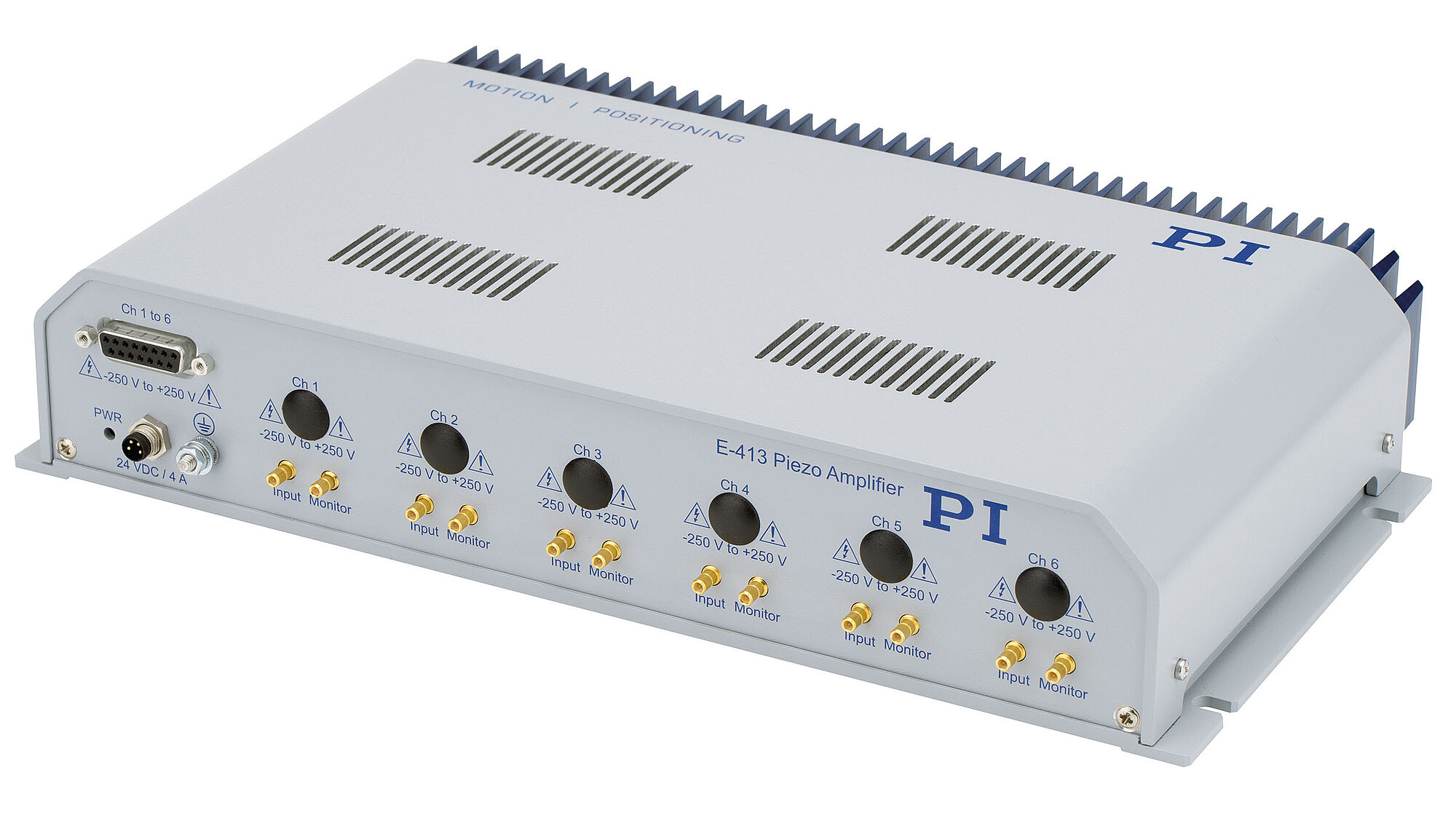

E-413.2 - E-413.6 Mehrkanal-Piezoverstärker
Für Piezorohre und PICA Shear Scheraktoren
- Rauscharmer Piezoverstärker
- Spitzenleistung bis 50 W
- Bipolarer Betrieb
- Ausgangsspannung -250 bis 250 V
- Optimal angepasst für Scannerrohre
- Monitor der Ausgangsspannung
Piezorohr ("Scannerrohr") ansteuern
Der Verstärker E-413 kann je nach Ausführung ein Piezorohr in zwei oder drei Bewegungsrichtungen ansteuern. Die möglichen Bewegungsrichtungen eines Piezorohrs hängen von der Anzahl seiner Elektroden-Segmente ab.
Bis zu sechs Piezoaktoren ansteuern
Der Verstärker ist auch erhältlich als Ausführung zum Ansteuern von bis zu sechs einzelnen Piezoaktoren mit bipolarer Betriebsspannung wie PICA Shear oder Picoactuator®.
Spannungsbereich und Steuersignal
Rauscharm und präzise im statischen und dynamischen Betrieb. Spitzenströme bis zu 100 mA pro Kanal bei -250 bis +250 V. Steuerung der Ausgangsspannung über analoges Eingangssignal -10 bis +10 V mit Verstärkungsfaktor 25. Erzeugung des Steuersignals möglich per PC über D/A-Wandler und PI-Treibersatz zur Verwendung mit NI LabVIEW-Software.
Schnittstellen
Steuersignale, Monitorsignale: SMB. Spannungsausgänge: D-Sub 15 (w)
Lieferumfang
Auslieferung inkl. Weitbereichsnetzteil 24 V.
Spezifikationen
Spezifikationen
Verstärker | E-413.30 / .20 | E-413.61 / .41 |
---|---|---|
Eingangsspannungsbereich | -10 bis 10 V | -10 bis 10 V |
Ausgangsspannung | -250 bis 250 V invertierter Ausgang: 250 bis -250 V | -250 bis 250 V |
Monitor der Ausgangsspannung | -2,5 bis 2,5 V invertierter Ausgang: 2,5 bis -2,5 V | -2,5 bis 2,5 V |
Spitzenausgangsleistung/Ausgang (<1 ms) | 50 W | 50 W |
Dauerausgangsleistung/Ausgang | >10 W | >10 W |
Spitzenstrom/Ausgang (<1 ms) | 100 mA | 100 mA |
Dauerausgangsstrom/Ausgang | >20 mA | >20 mA |
Strombegrenzung | Kurzschlussfest | Kurzschlussfest |
Spannungsverstärkung | 25 ±0,1 invertierter Ausgang: -25 ±0,1 | 25 ±0,1 |

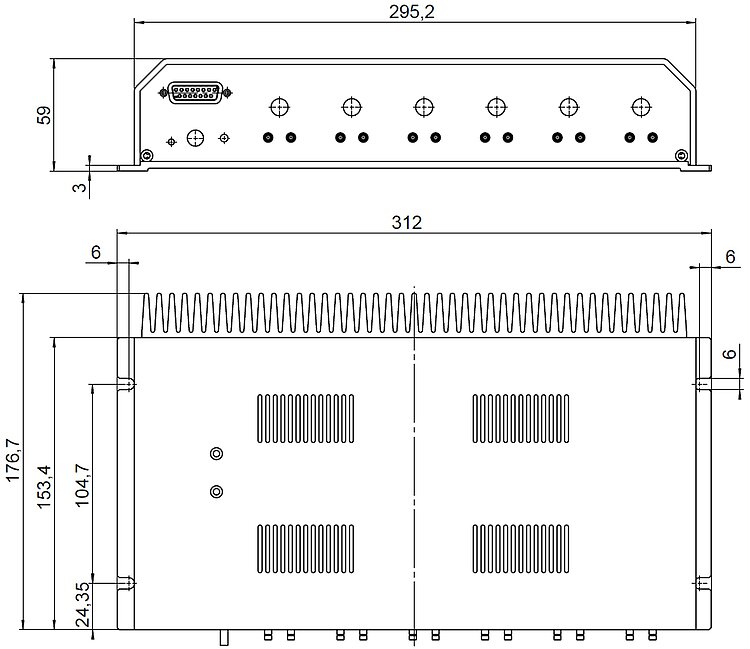

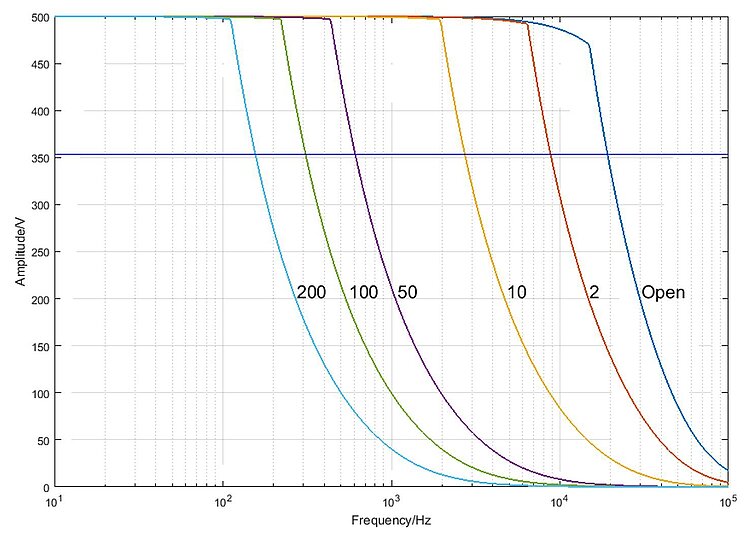

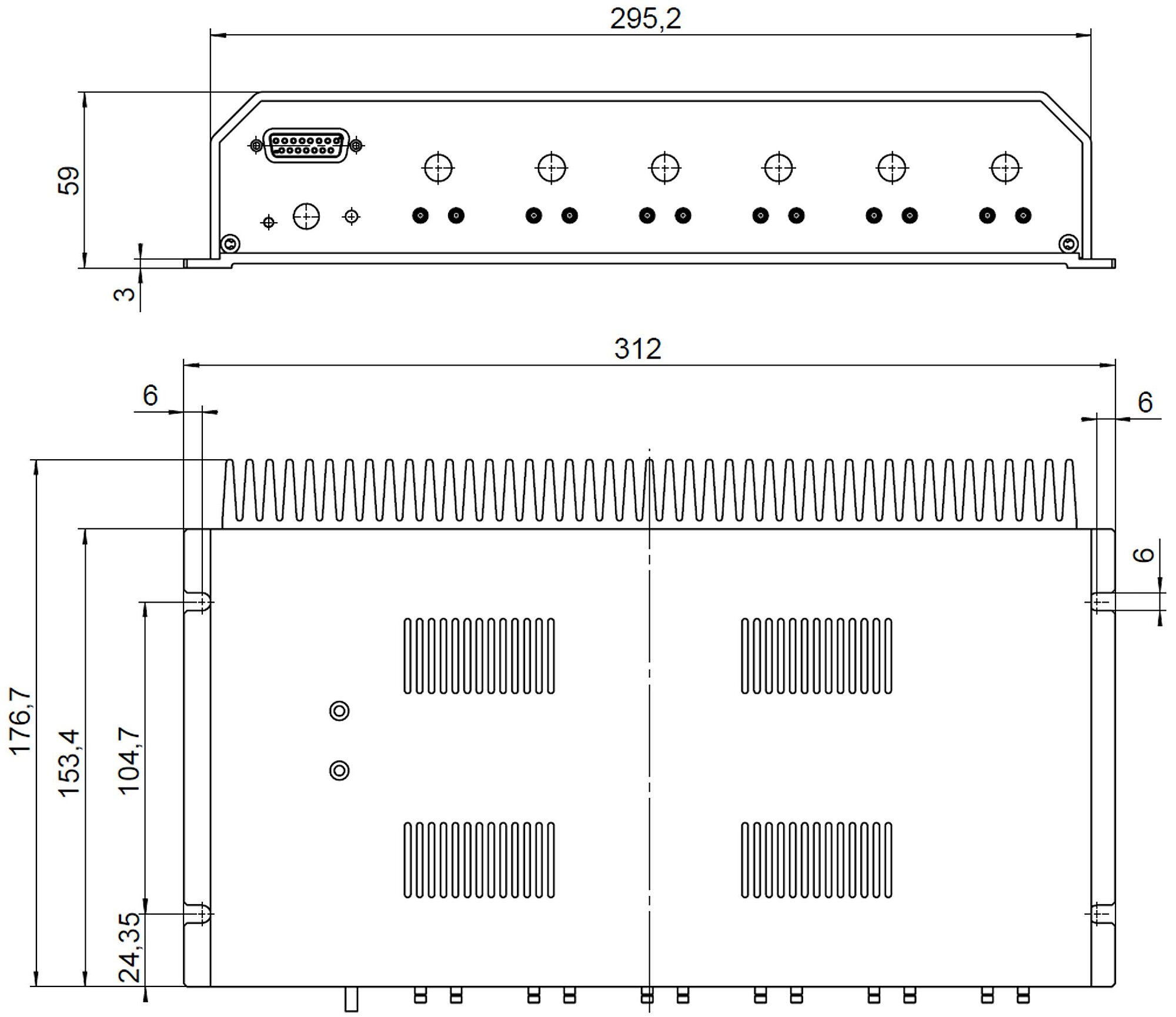

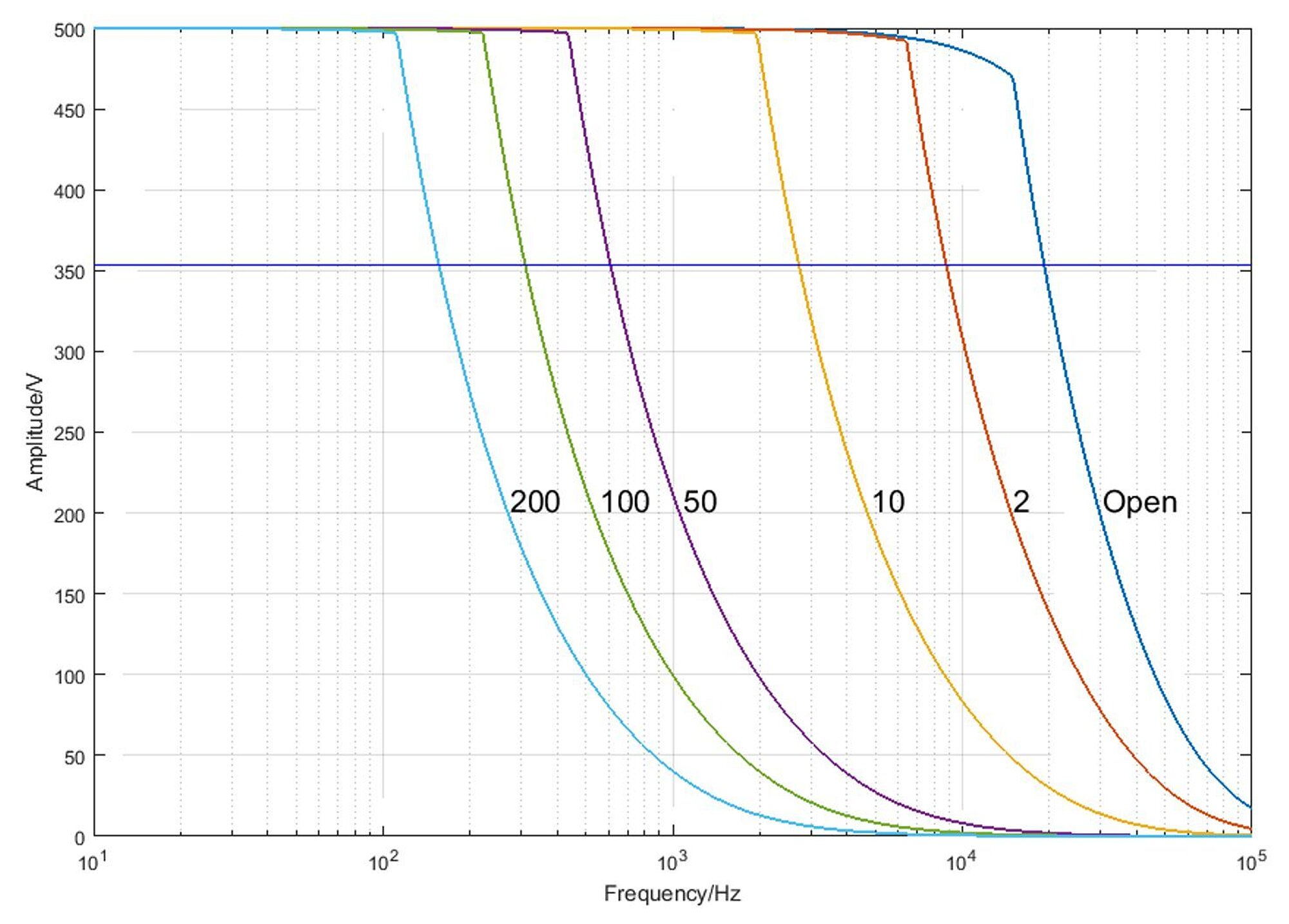

Bandbreite, Kleinsignal | ≥20 kHz | ≥20 kHz |
Welligkeit, Rauschen, 0 bis 10 kHz | <1 mVrms 5 mVpp <200 µVrms bei <10 kHz Bandbreite, 100 nF Aktorlast am Ausgang | <1 mVrms 5 mVpp <200 µVrms bei <10 kHz Bandbreite, 100 nF Aktorlast am Ausgang |
Grundlast (intern) | 2 nF | 2 nF |
Sinnvolle externe Aktorkapazität | >2 nF | >2 nF |
Ausgangsimpedanz | 1 kΩ, 2 nF | 1 kΩ, 2 nF |
Eingangsimpedanz | 100 kΩ | 100 kΩ |
