E-727.xF Digitaler Mehrkanal-Piezocontroller mit EtherCAT

Piezo-Nanopositioniersysteme über Feldbus-Schnittstelle steuern

E-727.xF Digitaler Mehrkanal-Piezocontroller mit EtherCAT
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Integration in Automatisierungsverbund dank EtherCAT
  • Betriebsarten: CSP, PP, Homing
  • Zykluszeit 2 ms
  • 20 kHz Abtastrate Regelung
  • ID-Chip-Erkennung für automatischen Abgleich des Controllers auf die Piezomechanik
  • Mechanik- und Elektroniklinearisierung mittels Polynomen 4. Ordnung

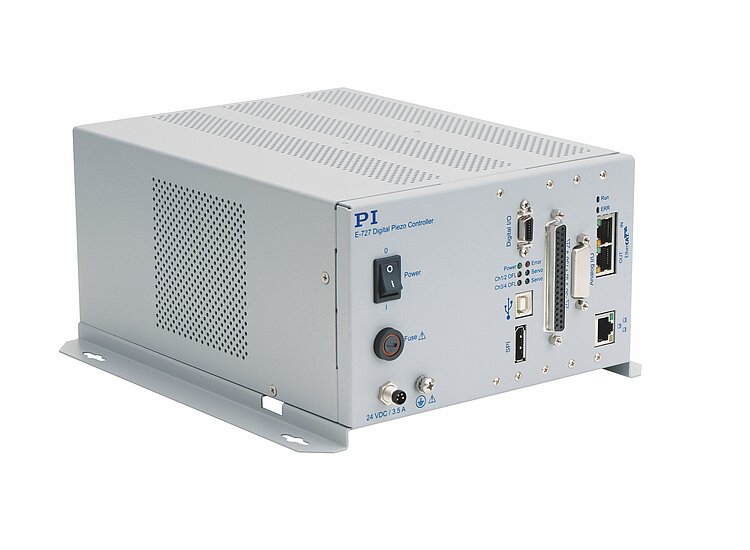

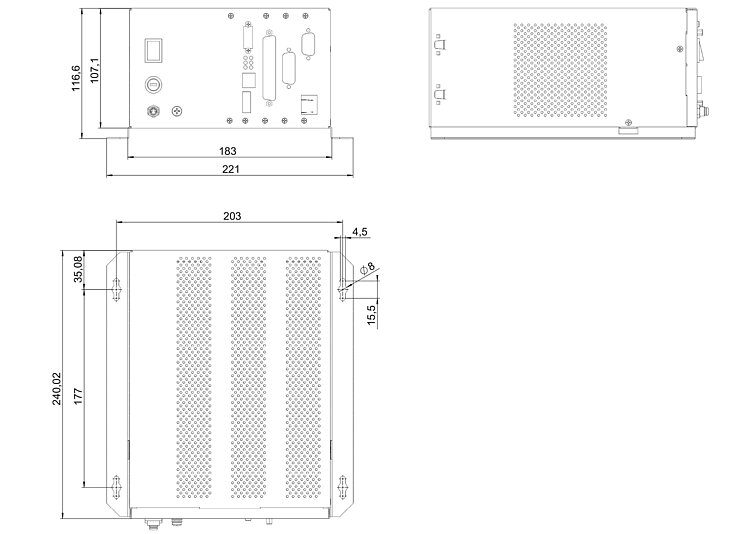

Digitaler Controller für piezobasierte Nanopositioniersysteme

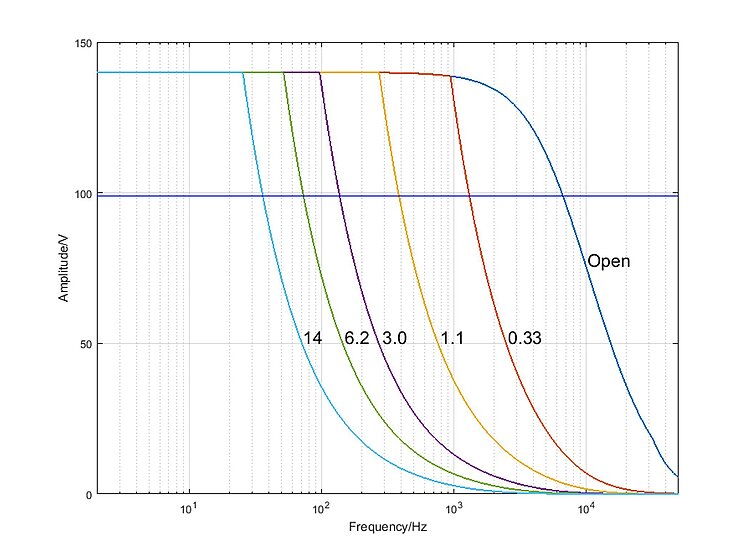

Integrierte, rauscharme Leistungsendstufen für PICMA® Piezoaktoren. Ausgangsspannung -30 bis +130 V. Unterstützt DMS-Sensoren, kapazitive Sensoren oder piezoresistive Sensoren. Auslieferung inkl. Weitbereichsnetzteil und USB-Kabel.

EtherCAT-Feldbusschnittstelle

Controller und Nanopositioniersystem verhalten sich wie ein intelligenter Multi-Achs-Antrieb gemäß CiA402-Antriebsprofil. Nahtlos integrierbar in Automatisierungsverbund in Industrie und Forschung. Betriebsarten nach IEC 61800-7-201: Cyclic Synchronous Position (CSP), Profile Position (PP) und Homing (herstellerspezifische Methode: Auto Zero). Zykluszeit 2 ms.

Betrieb über TCP/IP oder USB

Der Betrieb ohne EtherCAT-Master ist über TCP/IP oder USB möglich. Der Controller entspricht dann in der Funktionalität einem E-727 ohne Feldbus-Schnittstelle und wird über PI GCS kommandiert. Umfangreiche Softwareunterstützung, z.B. für NI LabVIEW, dynamische Bibliotheken für Windows und Linux.

Umfangreiche Funktionalität

P-I-Regler mit 2 Notchfiltern. Linearisierung durch Polynome 4. Ordnung. Optionale Dynamische Digitale Linearisierung (DDL). ID-Chip für schnelle Inbetriebnahme und Austauschbarkeit der Systemkomponenten.

Weitere Schnittstellen

SPI für schnelle serielle Übertragung von Positionswerten an / von einem SPI-Master. Je 4 analoge Eingänge und Ausgänge (optional) für externe Sensoren, Sollwertvorgaben oder externe Verstärker. Je 4 digitale Ein- und Ausgänge.
