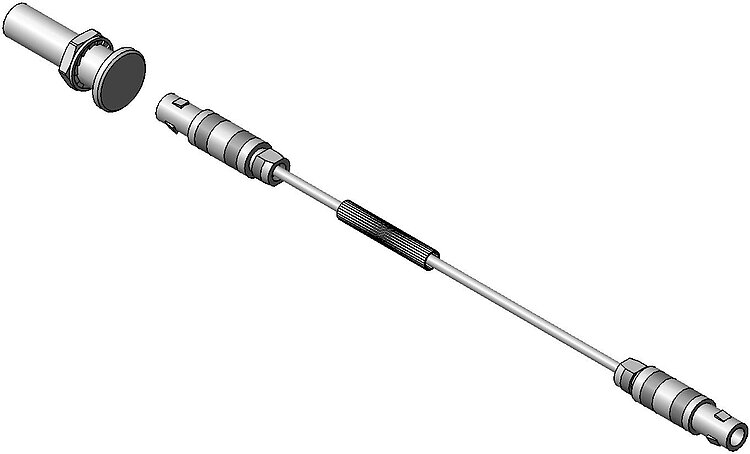

P-891.VA • P-892.VA Vakuumdurchführung

NEW

Zubehör für vakuumgeeignete Piezopositionierer

Abschluss und Ausleitung aus Vakuumkammern
Vakuumkompatibel bis 10^-6 hPa

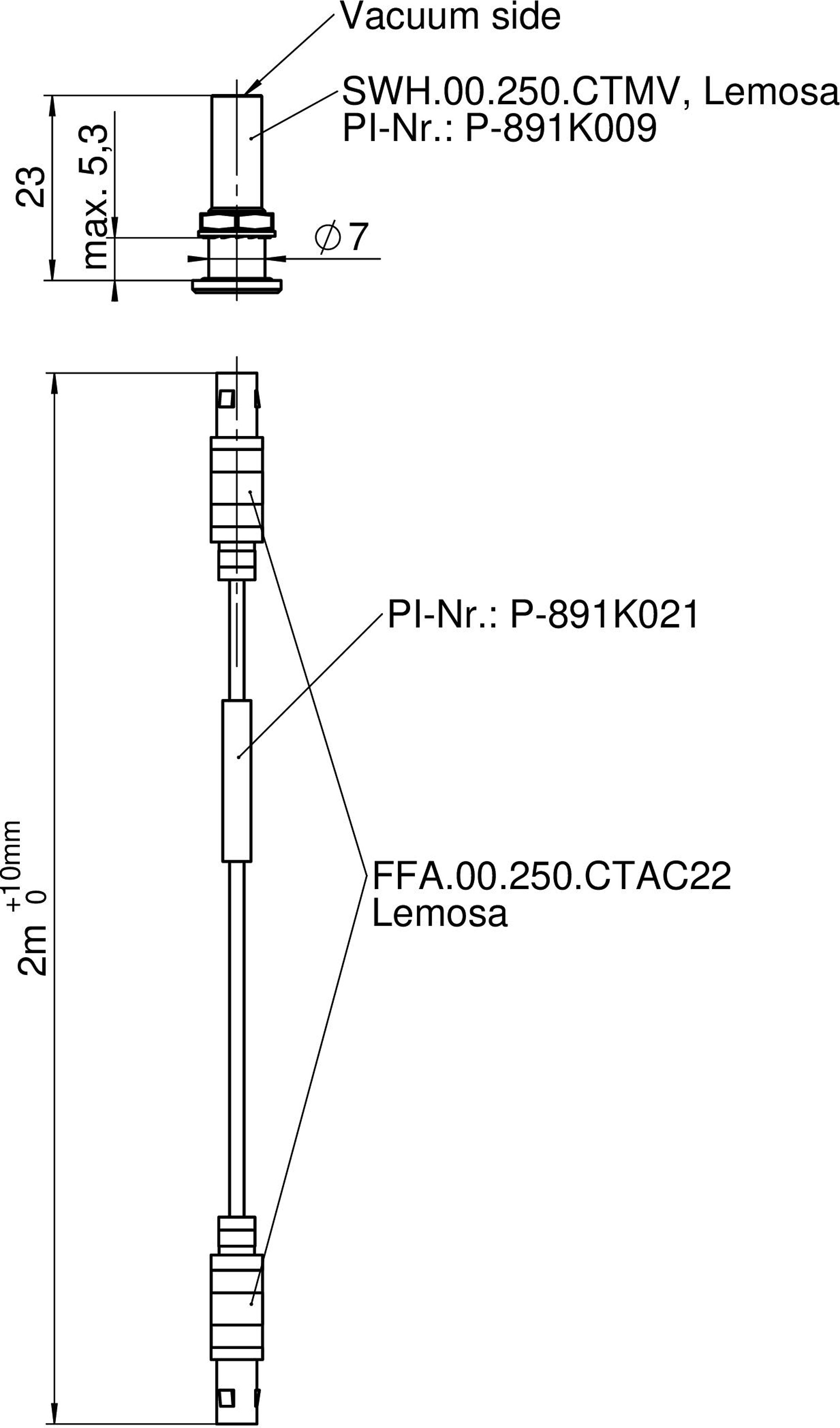

P-891.VA, Abmessungen in mm

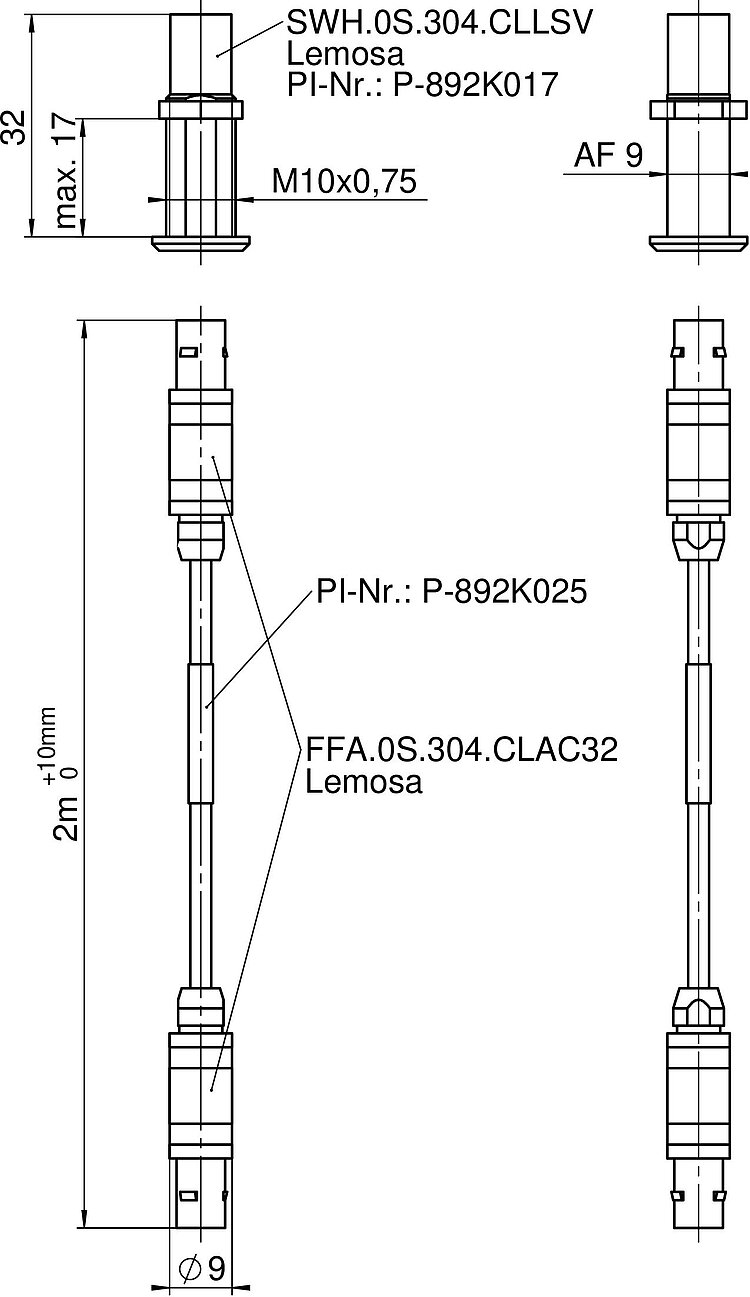

P-892.VA, Abmessungen in mm

Anbindung von Standard-Controllern an Vakuumanwendungen

Vakuumdurchführungen sind die Schnittstelle zwischen Positionierer in einem Vakuumvolumen und Controller auf der Luftseite. Mit ihnen ist es möglich, Standard-Controller an Vakuumanwendungen anzubinden. Die Vakuumdurchführungen P-891.VA und P-892.VA sind für Niedervolt-Piezosysteme verfügbar.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2022-03-11

pdf - 455 KB

Version / Datum

2022-03-11

pdf - 454 KB

Download

	P-891.VA	P-892.VA
Flanschmaterial	Messing, verchromt	Messing, verchromt
Dichtungsmaterial	Polytetrafluorethylen (PTFE)	Polyetheretherketon (PEEK)
Leckrate	0.0000001 mbar·l/s (He)	0.0000001 mbar·l/s (He)
Prüfspannung	3000 V	1500 V
Luftseitiger Anschluss	FFA.00.250.CTAC22	FFA.0S.304.CLAC32
Vakuumseitiger Anschluss	SWH.00.250.CTMPV	SWH.0S.304.CLLP
Kabellänge	2 m	2 m
Vakuumklasse	10E-6 hPa	10E-6 hPa
Betriebstemperaturbereich	-20 bis 100 °C	-20 bis 80 °C
Maximale Ausheiztemperatur	100 °C	100 °C

Hinweis zu Prüfspannung: angegebener Wert gilt für Gleichstrom (DC)

Download Datenblatt downloads

Datenblatt

Version / Datum

2022-03-11

pdf - 455 KB

Version / Datum

2022-03-11

pdf - 454 KB

Download

3-D-Modelle

zip - 262 KB

Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

P-891.VA NEW!

Vakuumdurchführung für Piezospannung, LEMO-Stecker, 100 °C Ausheiztemperatur, geeignet für Hochvakuum (bis 10^-6 hPa), inkl. luftseitigem Kabel, 2 m

Auf die Anfrageliste Von der Anfrageliste entfernen

P-892.VA NEW!

Vakuumdurchführung für DMS-Sensorsignale, LEMO-Stecker, 100 °C Ausheiztemperatur, geeignet für Hochvakuum (bis 10^-6 hPa), inkl. luftseitigem Kabel, 2 m

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
