C-815.VFxx Vakuumdurchführungen

Schnittstelle zwischen Luftseite und Hochvakuum (HV) bzw. Ultrahochvakuum (UHV)

Zubehör für vakuumgeeignete Positioniertische
Abschluss und Ausleitung aus Vakuumkammern
Vakuumkompatibel bis 10^-9 hPa

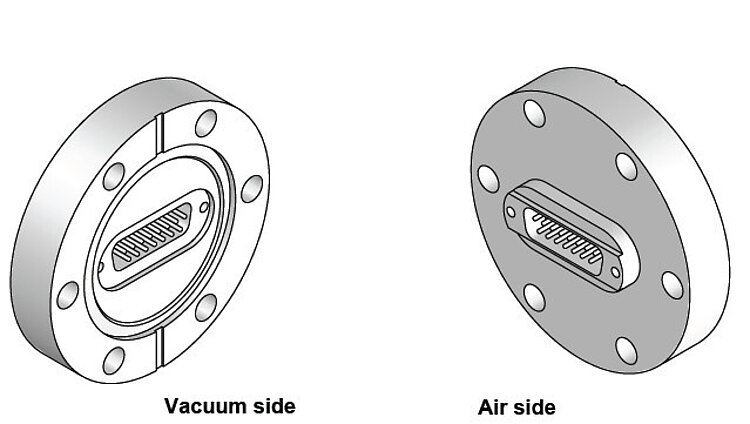

C-815.VFU1

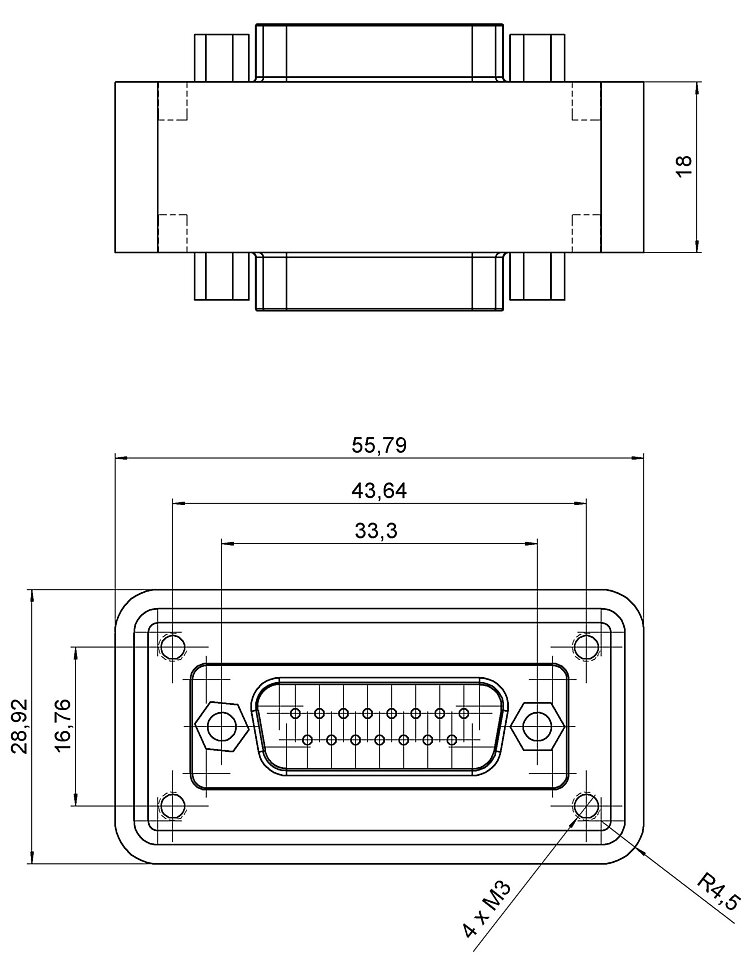

C-815.VF, Abmessungen in mm

C-815.VFU33, Abmessungen in mm

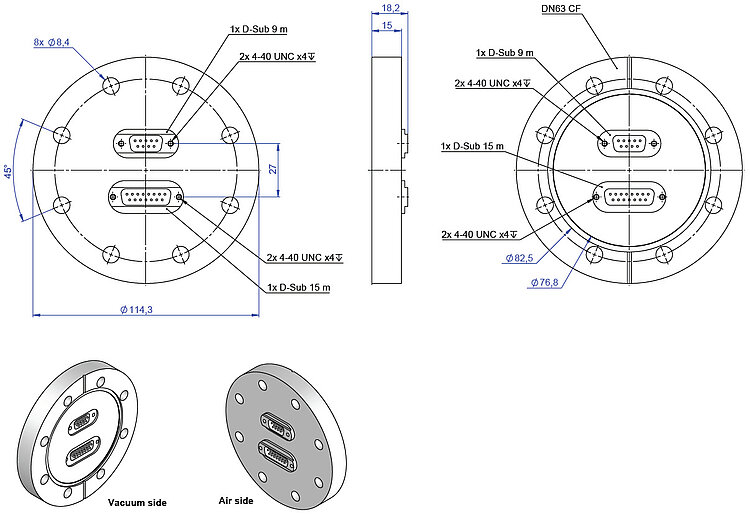

C-815.VFU11, Abmessungen in mm

C-815.VFU15, Abmessungen in mm

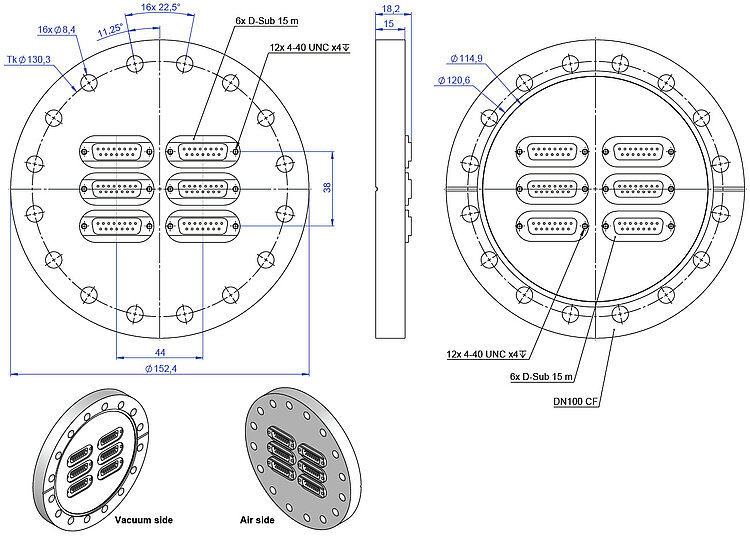

C-815.VFU6, Abmessungen in mm

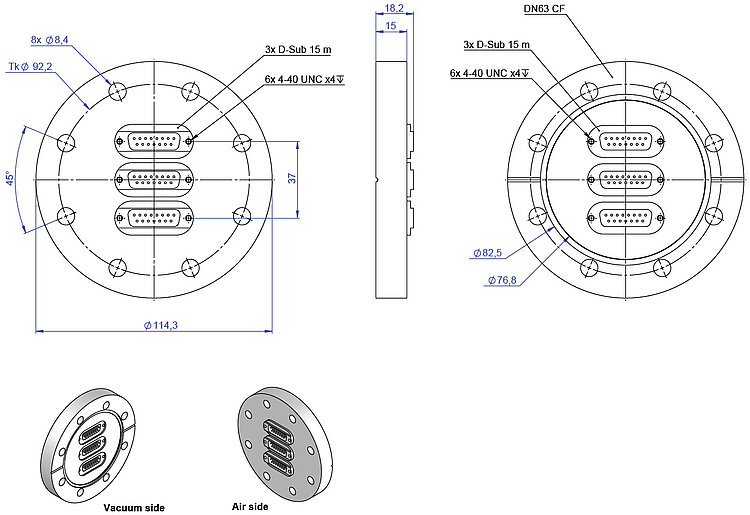

C-815.VFU3, Abmessungen in mm

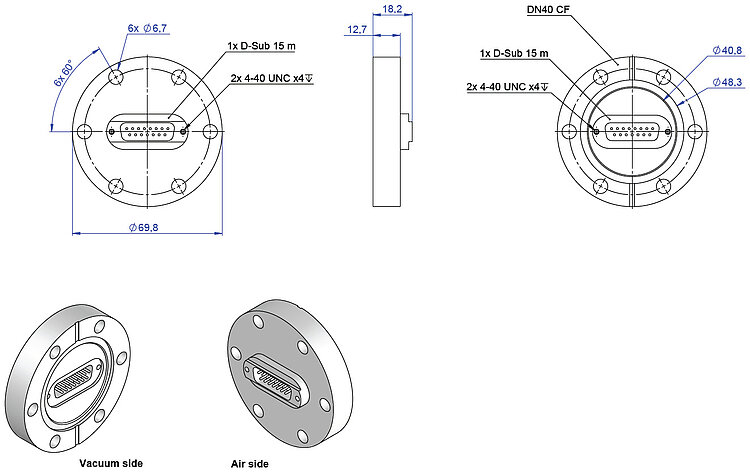

C-815.VFU1, Abmessungen in mm

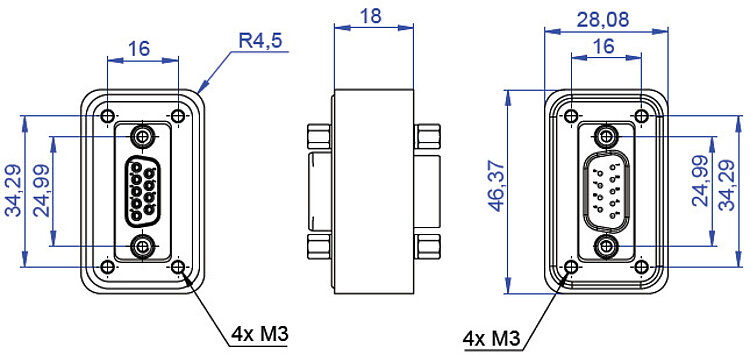

C-815.VF9, Abmessungen in mm

C-815.VF26, Abmessungen in mm

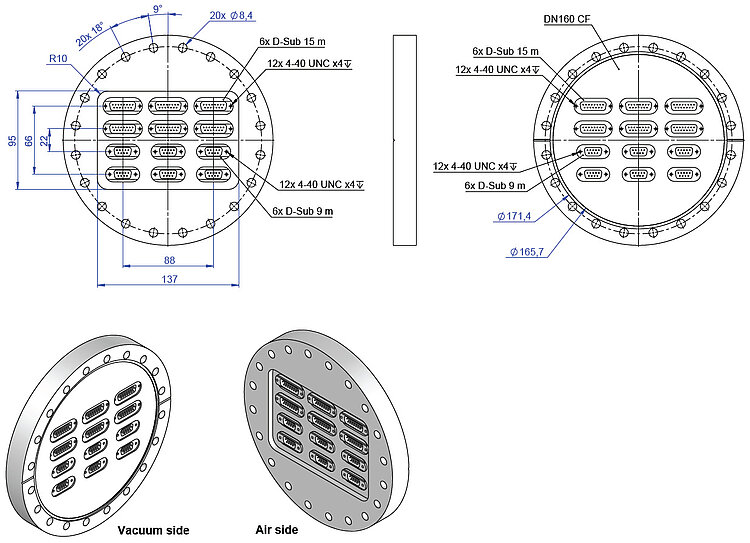

C-815.VFU66, Abmessungen in mm

Vakuumdurchführungen sind die Schnittstelle zwischen Positionierer in einem Vakuumvolumen und Controller auf der Luftseite. Mit ihnen ist es möglich, Standard-Controller an Vakuumanwendungen anzubinden. Vakuumdurchführungen sind für verschiedene Anschlüsse und für eine unterschiedliche Anzahl von Kabeln verfügbar. Die Kabel sind nicht Teil des Lieferumfangs der Durchführungen.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2019-12-17

pdf - 2 MB

Version / Datum

2019-12-17

pdf - 2 MB

Version / Datum

2021-01-14

pdf - 1 MB

Download

Eigenschaften	V6-Durchführungen	V7- und V9-Durchführungen	Einheit
Dichtung	Fluorelastomer	Glaskeramik
Flansch	Aluminiumlegierung, gelb chromatiert	Edelstahl 316L
Prüfspannung	1000	500	V
Max. Strom pro Pin	5	5	A
Temperaturbereich	-40 bis 125	-200 bis 300	°C
Leckrate	< 5 × 10^-9	< 5 × 10^-10	mbar l/s He
Gesamtmasseverlust (TML)	< 1		%
Aufgefangene flüchtige kondensierbare Anteile (CVCM)	< 0,1		%

Download Datenblatt downloads

Datenblatt

Version / Datum

2019-12-17

pdf - 2 MB

Version / Datum

2019-12-17

pdf - 2 MB

Version / Datum

2021-01-14

pdf - 1 MB

Download

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

C-815.VF

Vakuumdurchführung, D-Sub 15 (m/f), geeignet für Hochvakuum (bis 10^-6 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VF26

Vakuumdurchführung, HD D-Sub 26 (m/f), geeignet für Hochvakuum (bis 10^-6 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VF9

Vakuumdurchführung, D-Sub 9 (m/f), geeignet für Hochvakuum (bis 10^-6 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU1

Vakuumdurchführung, CF40-Flansch, 1 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU3

Vakuumdurchführung, CF63-Flansch, 3 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU6

Vakuumdurchführung, CF100-Flansch, 6 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU15

Vakuumdurchführung, CF160-Flansch, 15 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU11

Vakuumdurchführung, CF63-Flansch, 1 × D-Sub 9 (m/m) und 1 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU33

Vakuumdurchführung, CF100-Flansch, 3 × D-Sub 9 (m/m) und 3 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.VFU66

Vakuumdurchführung, CF160-Flansch, 6 × D-Sub 9 (m/m) und 6 × D-Sub 15 (m/m), geeignet für Hochvakuum (bis 10^-7 hPa) und Ultrahochvakuum (bis 10^-9 hPa)

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
