Aktive Ausrichtungssysteme und Werkzeuge für die Photonik

Einzigartige, leicht integrierbare Subsysteme für das Ausrichten von Optiken und für die Silizium-Photonik

PI bietet eine Vielzahl von innovativen aktiven optischen Ausrichtungsprodukten an, von piezobasierten Scannern, motorisierten Faserpositionierern bis zu automatisierten Subsystemen mit hohem Durchsatz für Anwendungen in der Silizium-Photonik (SiP), der Herstellung von Optiken, der Datenkommunikation und für das automatisierte Packaging. Hochleistungscontroller setzen firmwarebasierte Routinen für die simultane Optimierung mehrerer Ein- und Ausgänge ein. Durch die integrierten Routinen ist es möglich sowohl einachsige Ausrichtungen bis hin zu komplexen mehrachsigen Faser-Array-Positionierungen innerhalb kürzester Zeit durchzuführen. Alle Systeme werden mit umfangreicher Software für eine einfache Einrichtung und Anbindung geliefert.

Schnelle Mehrkanal-Photonik-Ausrichtungssysteme

Die schnellen Mehrkanal-Photonik-Ausrichtungssysteme (FMPA) von PI basieren auf einem hochspezialisierten digitalen Motion-Controller (E-712) und einem hybriden aktiven Ausrichtungsmechanismus und erreichen so lange Stellwege ohne Einbußen bei Stabilität, Auflösung oder Ausrichtgeschwindigkeit. Die FMPA-Funktionalität ist in der modularen Firmware des Controllers E-712 verankert, um die schnelle, simultane Ausrichtung und das Tracking von Mehrkanalkopplungen in mehreren Freiheitsgraden zu ermöglichen. Diese effizienten Algorithmen für First-Light-Erkennung, Flächenscan und Gradientensuche garantieren den höchsten Durchsatz im Dauerbetrieb rund um die Uhr.

F-712.HU1 Schnelles Faserpositioniersystem

System mit 6 Freiheitsgraden zur Justage von Fasern und optischen Bauelementen

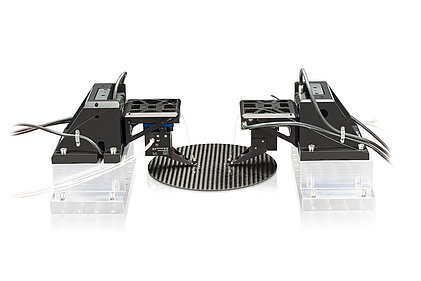

F-712.MA2 Hochpräzises doppelseitiges Faserjustage-System

Gestapeltes Mehrachs-System zur Justage von Fasern und optischen Bauelementen

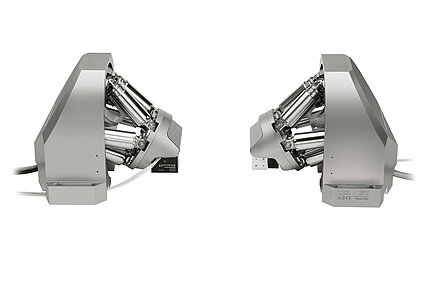

F-712.HA2 Hochpräzises doppelseitiges Faserjustage-System

System mit 6 Freiheitsgraden zur Justage von Fasern und optischen Bauelementen

F-712.MA1 Hochpräzises einseitiges Faserjustage-System

Gestapeltes Mehrachs-System zur Justage von Fasern und optischen Bauelementen

F-712.HA1 Hochpräzises einseitiges Faserjustage-System

System mit 6 Freiheitsgraden zur Justage von Fasern und optischen Bauelementen
NEW

F-603.4x Faserhalter für P-616

Zubehör

Hexapoden für die Ausrichtung

Die hexapodbasierten Photonik-Positioniersysteme von PI bieten sechs Freiheitsgrade der Bewegung. Der Hexapod-Controller hat viele eingebaute Befehlsroutinen zur First-Light-Erkennung und die Optimierung der Ausrichtung. Ein optionaler analoger Eingang kann in Kombination mit optischen Leistungsmessern oder Photodetektoren verwendet werden. Der durch den Nutzer frei programmierbare Pivotpunkt ist ein wesentlicher Vorteil – er kann an jeder beliebigen Stelle platziert werden, z.B. an der Spitze einer Faser, der Taille eines Strahls oder der Oberfläche eines SiP-Wafers.

Hexapod Motion Controllers

Hexapod Controller

H-811.I2 6-Achsen-Miniatur-Hexapod

Schnell, kompakt und höchst präzise

H-811.F2 6-Achsen-Miniatur-Hexapod

Ideal für Faserjustage
NEW

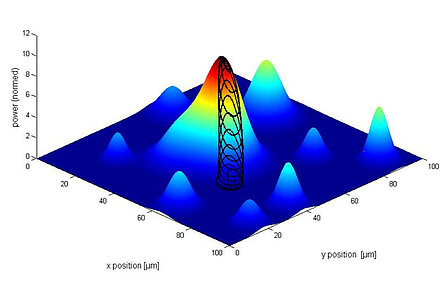

Schnelle, mehrkanalige Gradienten-Suchroutinen

Firmware-Funktionalität bietet schnelle Optimierung in mehreren Achsen

Modulare Ausrichtungssysteme

Modulare Ausrichtungssysteme basieren auf einer Kombination aus Lineartischen und Goniometer für die Rotation. Beim F-131, ist ein Piezo-XYZ-Scanner auf einem motorisierten XYZ-Aufbau für lange Stellwege montiert. Der Piezo-Scanner ermöglicht ultraschnelles Scannen und Ausrichten, oder das Charakterisieren des Ausgangs einer optischen Vorrichtung in Sekundenbruchteilen.

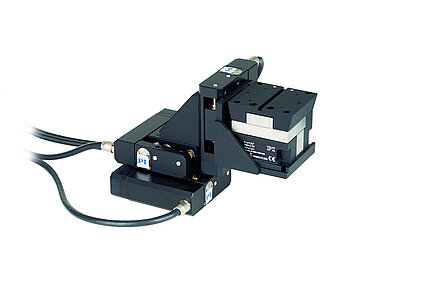

F-131 Leistungsfähiges Faserjustage-System

Optimal für Anwendungen in der Photonik

Schnelle Mehrachsen-Piezo-Scanner ideal für Tracking und Ausrichten

P-616 NanoCube® Nanopositionierer

Kompaktes parallelkinematisches Piezosystem für die Nanopositionierung und Faserjustage

P-611.3 NanoCube® XYZ-System

Kompaktes mehrachsiges Piezosystem für die Nanopositionierung und Faserjustage

P-733.3 XYZ-Piezonanopositionierer

Hochpräziser XYZ-Scanner mit Apertur

Optischer Leistungsmesser, Photometer

NEW

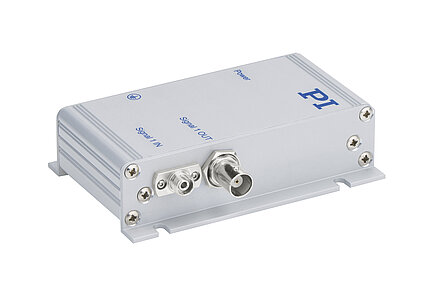

F-712.IRP Hochauflösendes Photometer

Für optische Leistungsmessung in Alignment-Aufgaben

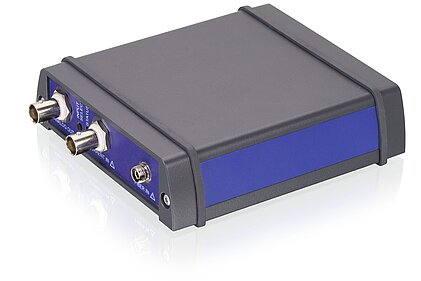

F-712.PM1 Optischer Leistungsmesser

Ideal für Anwendungen in der Siliziumphotonik

Technologie

Anwendungen

Downloads

Broschüre

Übersicht: Systemkomponenten für die automatisierte, schnelle Ausrichtung in mehreren Freiheitsgraden

Verbesserung der Zuverlässigkeit und Einsparung von Entwicklungs- und Prozesszeit

Version / Datum
2019-08
pdf - 3 MB
Englisch
Broschüre

Ausrichtung für Optiken und Silizium-Photonik

Schnelles Faserpositioniersystem

Version / Datum
BRO57E 2017-10
pdf - 8 MB
Version / Datum
BRO57CN 2018-11
pdf - 20 MB
Whitepaper

Praktische Beispiele der Automatisierung der Parallelen Ausrichtung

Version / Datum
WP4010E 2018-04
pdf - 1 MB
Version / Datum
WP4010CN 2018-12
pdf - 786 KB
