P-878 DuraAct Power Flächenwandler

Hocheffizient und robust

Einsatz als Aktor, Sensor oder Energieerzeuger
Niedrige Spannungen bis 120 V
Kompakte Bauweise
Individuelle Lösungen

P-878.A1, Abmessungen in mm

Die DuraAct Power Multilayer-Flächenwandler nutzen den Longitudinal- oder d33-Effekt, bei dem die Auslenkung parallel zum elektrischen Feld E und der Polarisationsrichtung P des Piezoaktors erfolgt. Die piezoelektrischen Ladungskoeffizienten d33 für die longitudinale Auslenkung sind deutlich höher als die Koeffizienten d31 für die transversale Auslenkung, die vollkeramische Wandler nutzen (Quelle: Wierach, DLR).

Funktionalität als Aktor- und Sensorkomponente. Nominale Betriebsspannung von -20 bis 120 V. Mögliche Energieerzeugung für autarke Systeme bis in den Milliwattbereich. Applizierbar auch auf gekrümmten Flächen.

DuraAct Power nutzt in Längsrichtung den hocheffizienten d₃₃-Effekt.

Laminierte Struktur aus PICMA® Multilayer-Piezoelement, Elektroden und Polymermaterialien. Herstellung durch blasenfreies Injektionsverfahren. Die Polymerummantelung dient gleichzeitig als elektrische Isolierung und als mechanische Vorspannung, so dass der DuraAct biegsam ist.

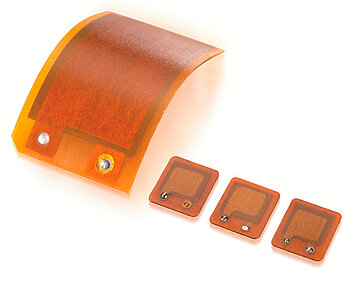

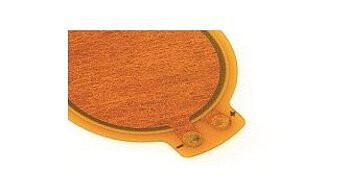

Flexible Wahl der Größe

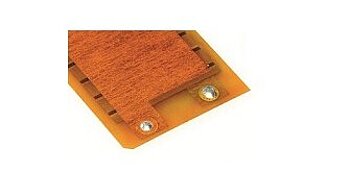

Variable Gestaltung der elektrischen Anschlüsse
Kombinierte Aktor- / Sensor-Applikationen, auch mit mehreren aktiven Lagen

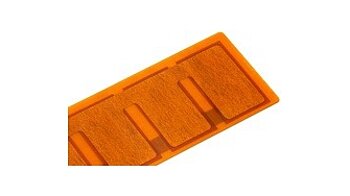

Feldanordnungen (Array)

Industrie und Forschung. Applizierbar auch auf gekrümmten Flächen, oder zur Integration in Strukturen. Für adaptive Systeme, Energy Harvesting, Strukturüberwachung (Structural Health Monitoring).

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-02-12

pdf - 414 KB

Version / Datum

2020-02-12

pdf - 416 KB

Version / Datum

2019-02-06

pdf - 641 KB

Download

	P-878.A1	Einheit
Betriebsspannungsbereich	-20 bis 120 V
Bewegung und Positionieren
Min. axiale Dehnung	1200	µm/m
Rel. axiale Dehnung	10	µm/m/V
Min. laterale Kontraktion	250	µm/m
Rel. laterale Kontraktion	1,2	µm/m/V
Mechanische Eigenschaften
Blockierkraft	44	N
Min. Biegeradius	24	mm
Antriebseigenschaften
Elektrische Kapazität	100	nF
Piezokeramik	PIC252
Aktives Element	15 mm × 5,4 mm
Anschlüsse und Umgebung
Spannungsanschluss	Lötpunkte
Abmessungen	27 mm × 9,4 mm × 0,6 mm
Empfohlene Elektroniken	E-503, E-504, E-505, E-506, E-610, E-617, E-618, E-663, E-821, E-831, E-836

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT, Toleranz ±20 %.

Betriebstemperaturbereich: -20 bis 150 °C.

Sonderausführungen und andere Spezifikationen auf Anfrage.

Download Datenblatt downloads

Datenblatt

Version / Datum

2020-02-12

pdf - 414 KB

Version / Datum

2020-02-12

pdf - 416 KB

Version / Datum

2019-02-06

pdf - 641 KB

Download

Dokumentation

P-876, P-878 DuraAct und DuraAct Power Flächenwandler

Version / Datum

2020-06-22

pdf - 617 KB

Version / Datum

2020-06-22

pdf - 655 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

P-878.A1

DuraAct Power Flächenwandler, 27 mm × 9,4 mm × 0,6 mm
