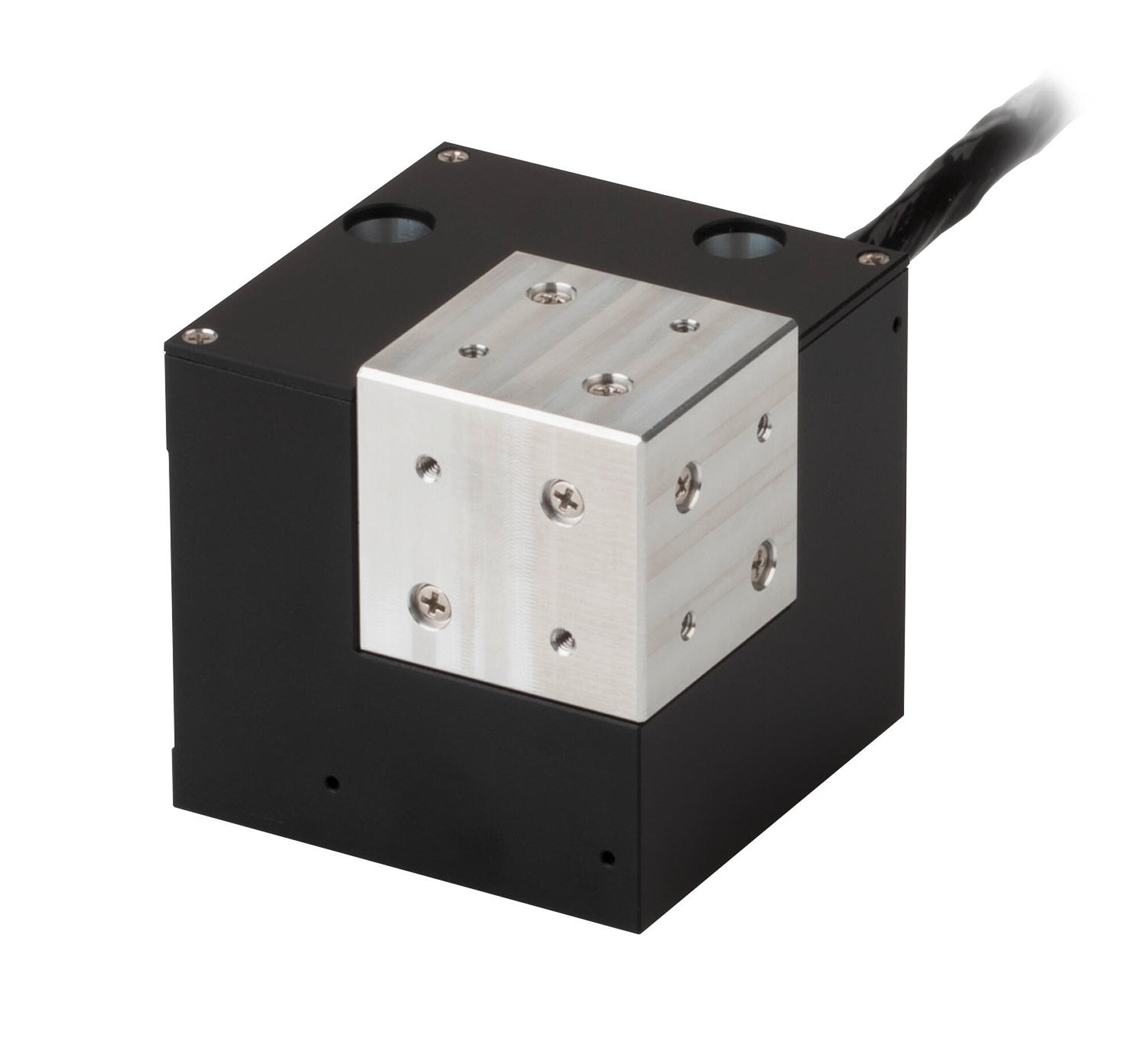

P-616 NanoCube® Nanopositionierer

Kompaktes parallelkinematisches Piezosystem für die Nanopositionierung und Faserjustage

P-616 NanoCube® Nanopositionierer
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Parallelkinematisches Design für höchste Steifigkeiten in allen Raumrichtungen
  • Hochdynamische Bewegungen mit Lasten bis zu 100 g durch hohe Resonanzfrequenzen
  • Innovatives Produktdesign durch eine einzige, flexibel einsetzbare Montageplattform
  • Einziger auf dem Markt verfügbarer Nanopositionierer mit ID-Chip-Funktionalität
  • Kleinster und leichtester NanoCube® am Markt mit 100 µm Stellweg

Einsatzgebiete

  • Faserpositionierung und -ausrichtung
  • Scanning-Mikroskopie
  • 2-Photonen-Polymerisation
  • Nanotechnologie und Nanofertigung
  • Photonik / integrierte Optik
  • Mikromanipulation
  • Probenpositionierung

Überragende Lebensdauer dank PICMA® Piezoaktoren

Die patentierten PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Sub-Nanometer-Auflösung mit kapazitiven Sensoren

Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie sind 100 % vakuumtauglich und arbeiten in einem weiten Temperaturbereich.

Automatische Konfiguration und schneller Komponentenaustausch

Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.

Hochdynamischer Mehrachsbetrieb durch Parallelkinematik

In einem parallelkinematischen Mehrachssystem wirken alle Aktoren auf eine gemeinsame Plattform. Die minimale Massenträgheit und die identische Auslegung aller Achsen erlauben eine schnelle, dynamische und dennoch präzise Bewegung.

Geeignet für anspruchsvolle Vakuumanwendungen

Alle Komponenten, die in Piezosystemen Verwendung finden, sind hervorragend für den Einsatz im Vakuum geeignet. Zum Betrieb sind keine Schmiermittel oder Fette erforderlich. Polymerfreie Piezosysteme erlauben besonders niedrige Ausgasraten.

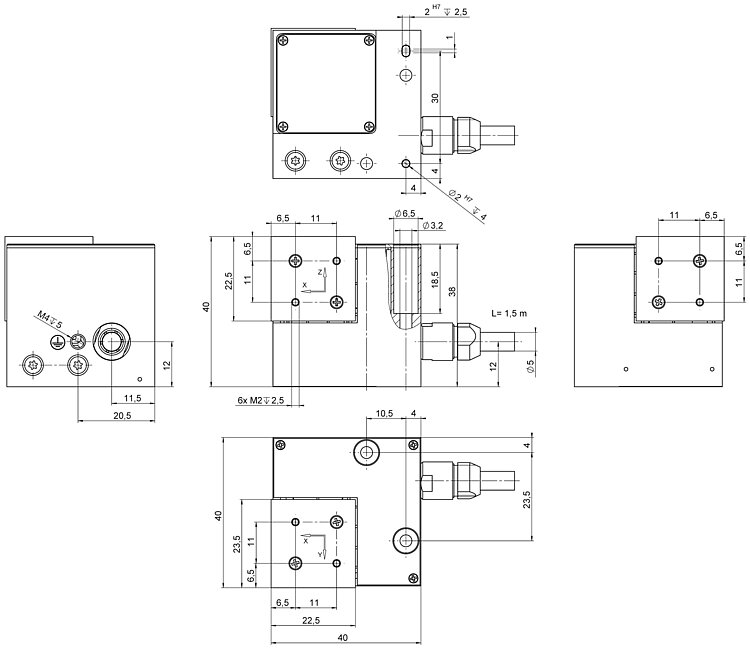

Spezifikationen

Datenblatt P-616

Version / Datum
2018-12-04
Version / Datum
2018-12-04
Version / Datum
2018-06-08
Version / Datum
2018-06-08
Dokumentsprache
pdf - 1 MB
pdf - 1 MB
pdf - 676 KB
pdf - 743 KB

Downloads

Datenblatt

Datenblatt P-616

Version / Datum
2018-12-04
Version / Datum
2018-12-04
Version / Datum
2018-06-08
Version / Datum
2018-06-08
Dokumentsprache
pdf - 1 MB
pdf - 1 MB
pdf - 676 KB
pdf - 743 KB

Dokumentation

User Manual F603T0003

F-603.41 / F-603.42 / F-603.43 Fiber holders for P-616-type (NanoCube®) piezo positioners
Version / Datum
2018-12-03
Dokumentsprache Englisch
pdf - 793 KB

Benutzerhandbuch PZ268

P-616 NanoCube® XYZ-Nanopositionierer
Version / Datum
1.0.2 2018-01-17
Version / Datum
1.0.2 2018-01-17
Dokumentsprache
pdf - 655 KB
pdf - 669 KB

Kurzanleitung PZ240

P-5xx, P-6xx, P-7xx Piezopositioniersysteme
Version / Datum
5.0.0
pdf - 908 KB

3-D-Modelle

P-616.3C 3D-Modell

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Zubehör für Faserjustage (optional)
