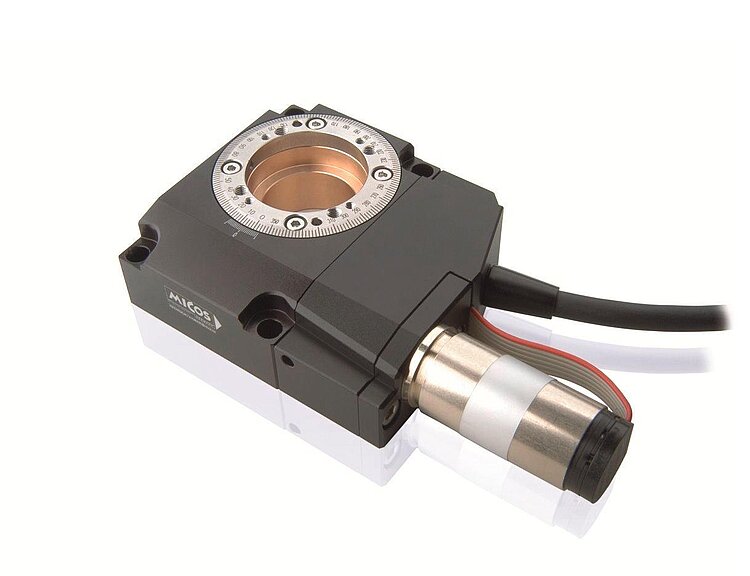

RS-40 V7 Vakuumgeeigneter kompakter Rotationstisch

Präzise Positionierung

Vakuumgeeignet bis zu 10^-7 hPa
Unbegrenzter Stellbereich
Wiederholgenauigkeit bis 87 µrad
20 mm Ø Apertur
Referenzschalter

Angebot / Bestellung

Richtung der Achsen und Momente für Rotationstische

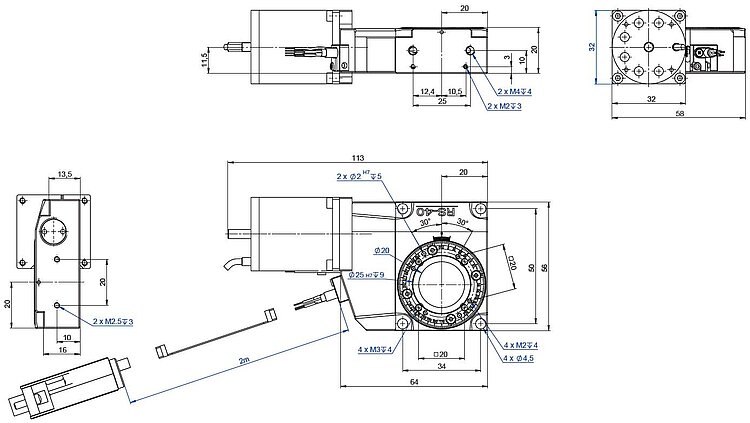

RS-40 Rotationstisch, Abmessungen in mm

Rotationstisch der Standardklasse

Schneckenantrieb. Apertur mit 20 mm Ø. Referenzschalter.

Reduziertes Ausgasen speziell für den Einsatz in Vakuumumgebung

Insbesondere die Schmierung der Führung und der Spindel ist mit einem besonders ausgasarmen Stoff durchgeführt. Damit kann eine Ausheiztemperatur bis 80 °C erreicht werden.

Höhere Güte für Anwendungen im Hochvakuum

Hier werden spezielle hochvakuumgeeignete Komponenten eingesetzt, wie Motor, Messsystem und Endschalter. Zusätzlich ist die Oberfläche aus blankem Aluminium, Spindeln und Führungen sind aus Edelstahl. Dadurch wird die PI Vakuumklasse V7 erreicht, d. h. bis zu 10^-7 hPa .

Antrieb

Schrittmotor mit Getriebe.

Einsatzgebiete

Vakuumkammern. Forschung. Beamline-Instrumentierung. Mikroskopie. Elektronikmontage und -inspektion.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2025-04-14

pdf - 387 KB

Version / Datum

2025-04-14

pdf - 391 KB

Version / Datum

2021-01-14

pdf - 436 KB

Download

Bewegen	3216V21000	Toleranz
Aktive Achsen	θZ
Rotationsbereich in θZ	360 °
Maximale Winkelgeschwindigkeit in θZ, unbelastet	20 °/s
Radiale Abweichung in X	± 5 µm	typ.
Axiale Abweichung	± 5 µm	typ.
Verkippung um X (Wobble)	± 35 µrad	typ.
Positionieren	3216V21000	Toleranz
Kleinste Schrittweite in θZ	87 µrad	typ.
Unidirektionale Wiederholgenauigkeit in θZ	± 43,5 µrad	typ.
Bidirektionale Wiederholgenauigkeit in θZ	1400 µrad	typ.
Referenzschalter	Hall-Effekt, Öffner, 3,8 V bis 24 V, NPN
Antriebseigenschaften	3216V21000	Toleranz
Antriebstyp	2-Phasen-Schrittmotor
Nennspannung	24 V
Motorauflösung	200 Vollschritte/U
Antriebsmoment in Uhrzeigerrichtung in θZ	0,2 N·m	max.
Antriebsmoment gegen die Uhrzeigerrichtung in θZ	0,2 N·m	max.
Mechanische Eigenschaften	3216V21000	Toleranz
Zulässige Druckkraft in Y	5 N	max.
Zulässige Druckkraft in Z	20 N	max.
Zulässiges Moment in θX	2 N·m	max.
Zulässiges Moment in θY	2 N·m	max.
Haltemoment in θZ, passiv	0,2 N·m
Trägheitsmoment in θZ, unbelastet	15,5 kg·mm²	±20 %
Bewegte Masse in X, unbelastet	90 g
Schneckengetriebeuntersetzung	90 : 1
Lagertyp	Kugellager
Gesamtmasse	400 g
Material	Aluminium, Edelstahl, Rotguss
Anschlüsse und Umgebung	3216V21000	Toleranz
Betriebstemperaturbereich	5 bis 40 °C
Vakuumklasse	10⁻⁷ ǀ hPa
Anschluss	D-Sub 15 (w)
Kabellänge	2 m
Empfohlene Controller/Treiber	C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller

Hinweis zu Kabellänge: Fixkabel, fest am Produkt angebracht

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2025-04-14

pdf - 387 KB

Version / Datum

2025-04-14

pdf - 391 KB

Version / Datum

2021-01-14

pdf - 436 KB

Download

Dokumentation

Kompakter Rotationstisch

Version / Datum

2022-05-03

pdf - 655 KB

Version / Datum

2022-05-03

pdf - 567 KB

Dokumentation

Positionierer mit Elektromotoren: DT-xx / HPS-170 / L-xxx / LS-xxx / PRS-xxx / RS-40 / UPL-120 / VT-80 / WT-xx / WT-xxx

Version / Datum

3.0.0 2024-01-15

pdf - 261 KB

Version / Datum

3.0.0 2024-01-15

pdf - 295 KB

Download

3-D-Modelle

Version / Datum

2020-03-30

zip - 4 MB

Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

3216V21000

Vakuumgeeigneter kompakter Rotationstisch; 2-Phasen-Schrittmotor; 360 ° Rotationswinkel; 10 N Belastbarkeit; 20 °/s maximale Winkelgeschwindigkeit; vakuumkompatibel bis 10⁻⁷ hPa; 2 m Kabellänge
