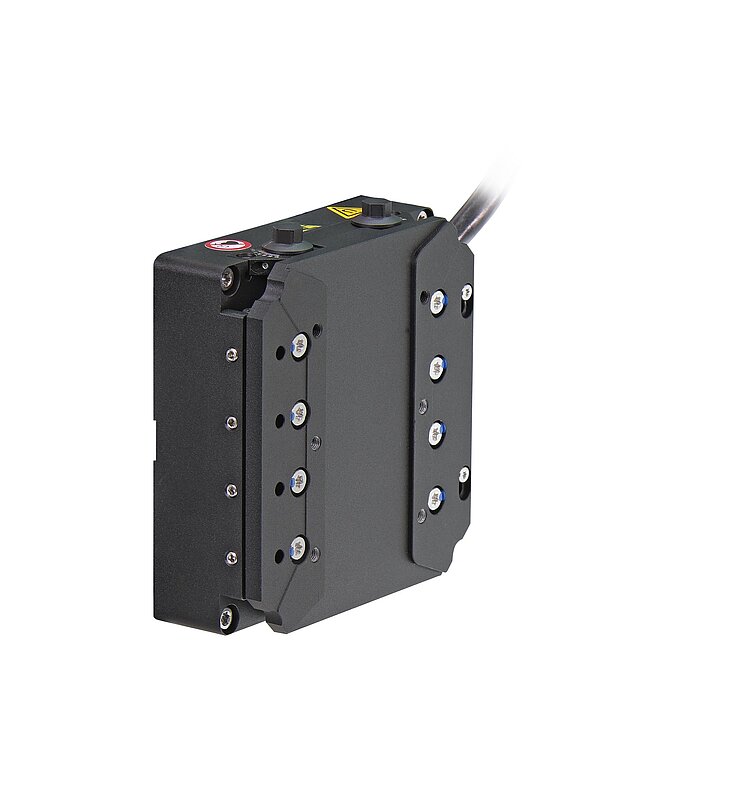

V-308 Voice-Coil PIFOC® Fokusantrieb für Objektive
Hochdynamischer Positionierer für Mikroskopobjektive
- Einstellbare Stellwegsbegrenzung auf insgesamt 1 bis 7 mm
- Hochdynamischer Direktantrieb
- Integrierte Gewichtskraftkompensation bis 1 kg, durch den Anwender einstellbar
- Kleinste Schrittweite 10 nm
- Hochbelastbare Kreuzrollenführung

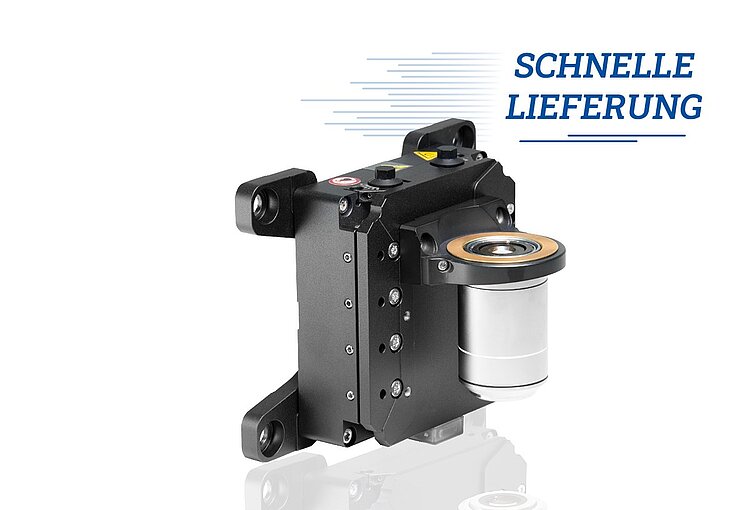

- Passendes optionales Zubehör wie Objektivhalter
Z-Positionierung von Objektiven mit PIFOC®
Bei vielen Untersuchungen bzw. Mikroskopiertechnologien ist eine Probenbewegung in Z-Richtung, also entlang der optischen Achse des Objektivs, nötig. Alternativ besteht die Möglichkeit, das Objektiv selbst in Z-Richtung zu verstellen. Dafür bietet PI unter der Bezeichnung PIFOC® Lösungen an.
Integrierte Gewichtskraftkompensation
Das Produkt ist mit einer magnetischen Gewichtskraftkompensation ausgestattet. Diese hält bei vertikal ausgerichteter Bewegungsachse eine Last bis 1 kg auch in unbestromtem Zustand in Position. Die Gewichtskraftkompensation ist durch den Anwender einstellbar.
PIMag® Voice-Coil-Motor
Voice-Coil-Motoren sind elektromagnetische Direktantriebe. Bei Direktantrieben wird die Kraft des Antriebselements ohne mechanische Übertragungselemente wie Kupplung, Spindel oder Getriebe direkt auf die zu bewegende Last übertragen. Voice-Coil-Antriebe bestehen aus einem Dauermagneten und einem Wicklungskörper, die sich im Luftspalt des Magnetfeldes befinden. Fließt ein Strom durch den Wicklungskörper, so bewegt sich der Wicklungskörper im Magnetfeld des Dauermagneten. Voice-Coil-Antriebe eignen sich durch ihr geringes Gewicht und das reibungsfreie Antriebsprinzip sehr gut für Anwendungen, die hohe Dynamik und hohe Geschwindigkeiten bei begrenzten Stellwegen erfordern. Hohe Scanfrequenzen und präzise Positionierung sind mit diesen Antrieben ebenfalls möglich, da sie frei von Hystereseeffekten sind.
Kreuzrollenführung
Bei Kreuzrollenführungen wird der Punktkontakt der Kugeln in Kugelführungen durch den Linienkontakt gehärteter Rollen ersetzt. Sie sind dadurch wesentlich steifer und kommen mit geringerer Vorspannung aus, was die Reibung reduziert und einen gleichmäßigeren Lauf ermöglicht. Kreuzrollenführungen zeichnen sich darüber hinaus durch hohe Führungsgenauigkeit und Tragfähigkeit aus. Zwangsgesteuerte Wälzkörperkäfige verhindern Käfigwandern.
Direkte Positionsmessung
Die Positionsmessung erfolgt mit höchster Genauigkeit direkt an der bewegten Plattform, so dass Nichtlinearität, mechanisches Spiel oder elastische Deformation keinen Einfluss auf die Positionsmessung haben.
Einsatzgebiete
Mikroskopie: Multi-Photonen-Fluoreszenzmikroskopie, Deep Tissue Inspection, Digital Slide Scanning Microscopy. Biotechnologie: Genomsequenzierung mit der Solexa-Illumina-Methode, Immuno-Assay Fluorescence. Medizinische Geräte: Scanning Laser Ophthalmology, Automated Cell Counters/Flowcytometers. Biomedizinische Forschung: Optical- & Magnetic Tweezers. Laser-Materialbearbeitung: Laser-Mikrobearbeitung, Laserablation. Halbleiterindustrie: Halbleiter-/Wafer-Inspektion.

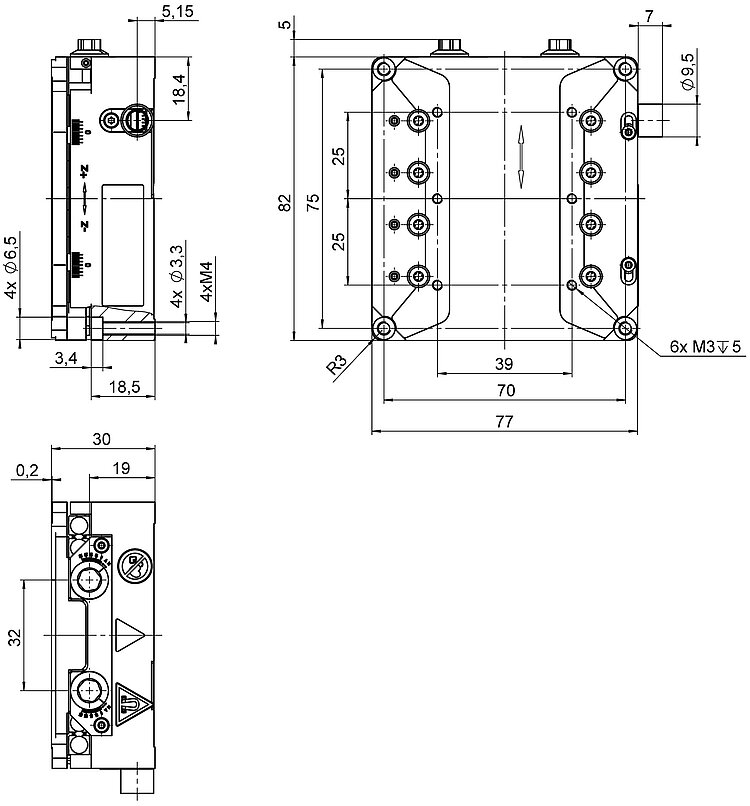

Spezifikationen
Spezifikationen
Bewegen | V-308.753030 | Toleranz |
---|---|---|
Aktive Achsen | Z | |
Stellweg in Z | 7 mm | |
Beschleunigung in Z, unbelastet | 8 m/s² | max. |
Maximale Geschwindigkeit in Z, unbelastet | 200 mm/s | |
Ebenheit (Lineares Übersprechen in X bei Bewegung in Z) | ± 0,75 µm | max. |
Geradheit (Lineares Übersprechen in Y bei Bewegung in Z) | ± 0,75 µm | max. |
Gieren (Rotatorisches Übersprechen in θX bei Bewegung in Z) | ± 50 µrad | max. |
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in Z) | ± 50 µrad | max. |
Rollen (Rotatorisches Übersprechen in θZ bei Bewegung in Z) | ± 50 µrad | max. |
Positionieren | V-308.753030 | Toleranz |
Integrierter Sensor | PIOne: Inkrementeller Linearencoder | |
Systemauflösung in Z | 1 nm | |
Bidirektionale Wiederholgenauigkeit in Z | ± 0,5 µm | typ. |
Bidirektionale Wiederholgenauigkeit in Z, 100-nm-Schritt | ± 25 nm | |
Positioniergenauigkeit in Z, kalibriert | ± 0,6 µm | typ. |
Positioniergenauigkeit in Z, unkalibriert | ± 4 µm | typ. |

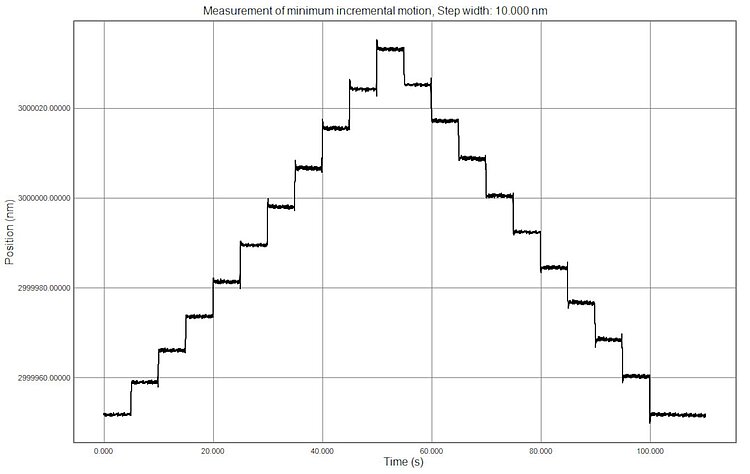

Kleinste Schrittweite in Z | 0,01 µm | typ. |

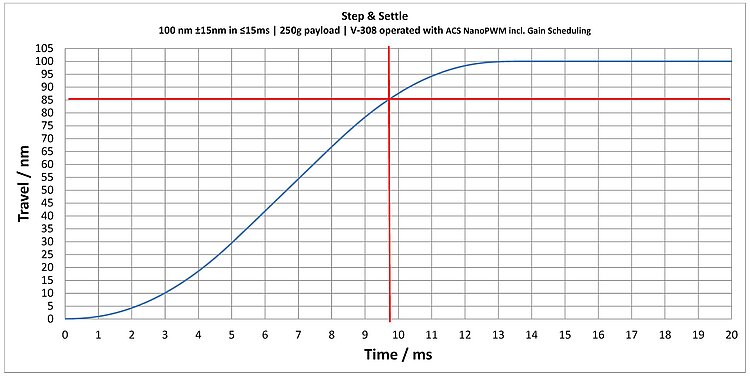

Einschwingzeit in Z (100-nm-Schritt, ± 15 nm Fehlerband) | 15 ms | |
Einschwingzeit in Z (250-nm-Schritt, ± 15 nm Fehlerband) | 15 ms | |
Positionsrauschen in Z | 3 nm | max. |
Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | |
Sensorauflösung | 1 nm | |
Sensorsignalperiode | 2 µm | |
Referenzschalter | Optisch, richtungserkennend (Referenzflankenspur), 5 V, TTL | |
Wiederholgenauigkeit des Referenzschalters | 0,5 µm | |
Antriebseigenschaften | V-308.753030 | Toleranz |
Antriebstyp | Voice-Coil | |
Nennspannung | 48 V | |
Nennstrom, effektiv | 1,15 A | typ. |
Spitzenstrom, effektiv | 3,5 A | typ. |
Antriebskraft in negativer Bewegungsrichtung in Z | 4,2 N | typ. |
Antriebskraft in positiver Bewegungsrichtung in Z | 4,2 N | typ. |
Spitzenkraft in negativer Bewegungsrichtung in Z | 9,45 N | |
Spitzenkraft in positiver Bewegungsrichtung in Z | 9,45 N | |
Kraftkonstante | 2,7 N/A | |
Motorkonstante | 1,37 N/√W | typ. |
Widerstand Phase-Phase | 3,9 Ω | typ. |
Induktivität Phase-Phase | 0,85 mH | |
Gegen-EMK | 2,7 V·s/m | max. |
Maximal zulässige Temperatur von Positioniererkomponenten | 50 °C | |
Mechanische Eigenschaften | V-308.753030 | Toleranz |
Führung | Kreuzrollenführung | |
Bewegte Masse in Z, unbelastet | 200 g | |
Zulässige Druckkraft in X | 10 N | max. |
Zulässige Druckkraft in Y | 10 N | max. |
Zulässige Druckkraft in Z | 10 N | max. |
Gesamtmasse | 600 g | |
Masse ohne Kabel | 450 g | |
Material | Aluminium, eloxiert | |
Anschlüsse und Umgebung | V-308.753030 | Toleranz |
Anschluss | HD D-Sub 26-polig (m) | |
Empfohlene Controller / Treiber | C-414, G-910, ACS SPiiPlus + NPMpm (NanoPWM inkl.) | |
Kabellänge | 1,5 m | |
Betriebstemperaturbereich | 10 bis 50 °C |
Hinweis zu Sensorauflösung und kleinster Schrittweite: mit C-414 Motion Controller bei einer Interpolation von 211
Hinweis zu Einschwingzeit: mit Gain-Scheduling (nur mit NanoPWM)
Hinweis zu Positioniergenauigkeit und Wiederholgenauigkeit: in Anlehnung an ISO 230-2
Hinweis zu Nennstrom, Spitzenstrom: max. 10 s bei 70 °C Spulentemperatur
Hinweis zu Nennstrom, effektiv: Wert ohne Kühlung; mit Kühlung: 1,55 A; bei horizontal ausgerichtetem Positionierer, mit Lochplatte aus Stahl, 200 mm × 250 mm × 12 mm
Hinweis zu Induktivität: Wert bei 100 mHz
Die Spezifikationen gelten bei Raumtemperatur (22 °C ± 3 °C). Außerhalb dieses Bereichs können die Spezifikationen abweichen.
