Lineartisch der Referenzklasse
Hohe Ablaufgenauigkeit. Induktive Endschalter. Hohe Positionsauflösung durch inkrementellen Encoder mit analoger Signalübertragung (sin/cos, 1 Vpp).
Versionen mit DC-Servomotoren oder Schrittmotoren sind im selben Formfaktor verfügbar.
Magnetischer Direktantrieb
Eisenloser magnetischer Direktantrieb für hohe Geschwindigkeit und Beschleunigung. Hohe Positionsauflösung.
Einsatzgebiete
Industrie und Forschung. Messtechnik, Präzisionsscannen in der Halbleiter- oder Elektronikproduktion.
| Bewegen | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | |
| Stellweg in X | 304 mm | 508 mm | 813 mm | 1016 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 800 mm/s | 800 mm/s | 800 mm/s | 800 mm/s | |
| Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 3 µm | ± 4 µm | ± 7 µm | ± 10 µm | typ. |
| Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 3 µm | ± 4 µm | ± 7 µm | ± 10 µm | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 40 µrad | ± 80 µrad | ± 100 µrad | ± 120 µrad | typ. |
| Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 20 µrad | ± 30 µrad | ± 40 µrad | ± 50 µrad | typ. |
| Positionieren | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
| Kleinste Schrittweite in X | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | typ. |
| Positioniergenauigkeit in X, unkalibriert | ± 70 µm | ± 70 µm | ± 70 µm | ± 70 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,0375 µm | ± 0,0375 µm | ± 0,0375 µm | ± 0,0375 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 0,3 µm | 0,3 µm | 0,3 µm | 0,3 µm | typ. |
| Endschalter | Induktiv | Induktiv | Induktiv | Induktiv | |
| Integrierter Sensor | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
| Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | |
| Sensorauflösung | 15 nm | 15 nm | 15 nm | 15 nm | |
| Antriebseigenschaften | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
| Antriebstyp | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | |
| Nennspannung | 48 V | 48 V | 48 V | 48 V | |
| Nennstrom, effektiv | 3,7 A | 3,7 A | 3,7 A | 3,7 A | typ. |
| Spitzenstrom, effektiv | 17,5 A | 17,5 A | 17,5 A | 17,5 A | typ. |
| Antriebskraft in X | 100 N | 100 N | 100 N | 100 N | typ. |
| Spitzenkraft in X | 480 N | 480 N | 480 N | 480 N | |
| Kraftkonstante | 27,5 N/A | 27,5 N/A | 27,5 N/A | 27,5 N/A | |
| Widerstand Phase-Phase | 1,28 Ω | 1,28 Ω | 1,28 Ω | 1,28 Ω | typ. |
| Induktivität Phase-Phase | 1 mH | 1 mH | 1 mH | 1 mH | |
| Gegen-EMK Phase-Phase | 22,5 V·s/m | 22,5 V·s/m | 22,5 V·s/m | 22,5 V·s/m | max. |
| Polteilung N-N | 42 mm | 42 mm | 42 mm | 42 mm | |
| Mechanische Eigenschaften | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
| Zulässige Druckkraft in Y | 500 N | 500 N | 500 N | 500 N | max. |
| Zulässige Druckkraft in Z | 500 N | 500 N | 500 N | 500 N | max. |
| Bewegte Masse in X, unbelastet | 2500 g | 2500 g | 2500 g | 2500 g | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 35000 g | 42000 g | 51000 g | 61000 g | |
| Material | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | |
| Anschlüsse und Umgebung | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
| Betriebstemperaturbereich | 10 bis 50 °C | 10 bis 50 °C | 10 bis 50 °C | 10 bis 50 °C | |
| Anschluss | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | |
| Sensoranschluss | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | |
| Empfohlene Controller / Treiber | Modularer ACS-Controller | Modularer ACS-Controller | Modularer ACS-Controller | Modularer ACS-Controller | |
| Anschluss für Temperatursensor | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) |

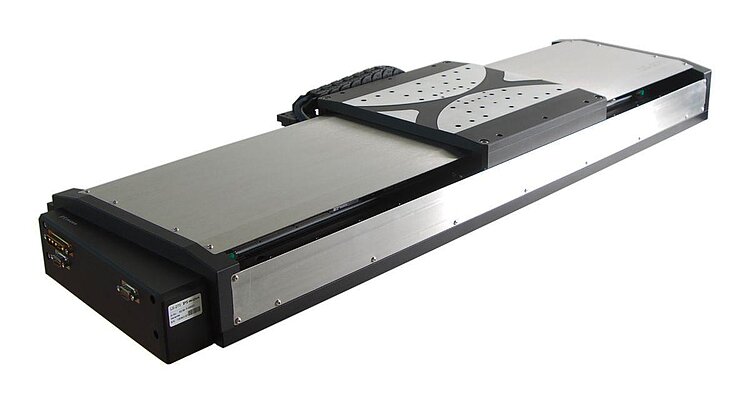

LMS-270 Lineartisch mit Direktantrieb
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

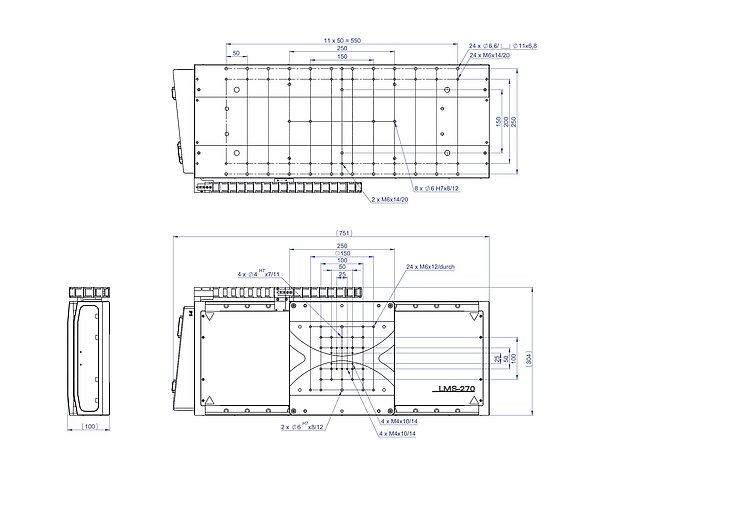

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 304 mm (12 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

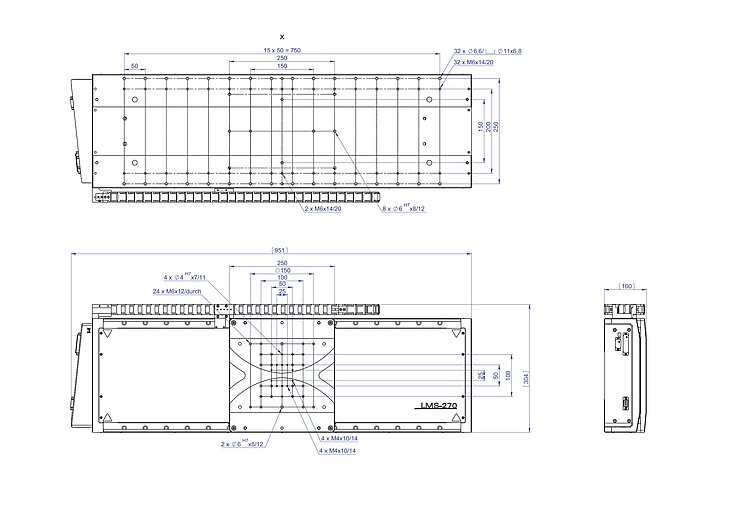

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 508 mm (20 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

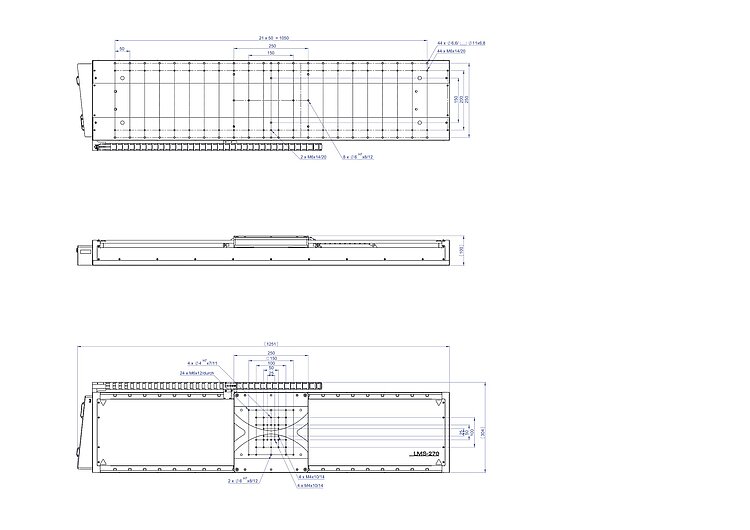

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 813 mm (32 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

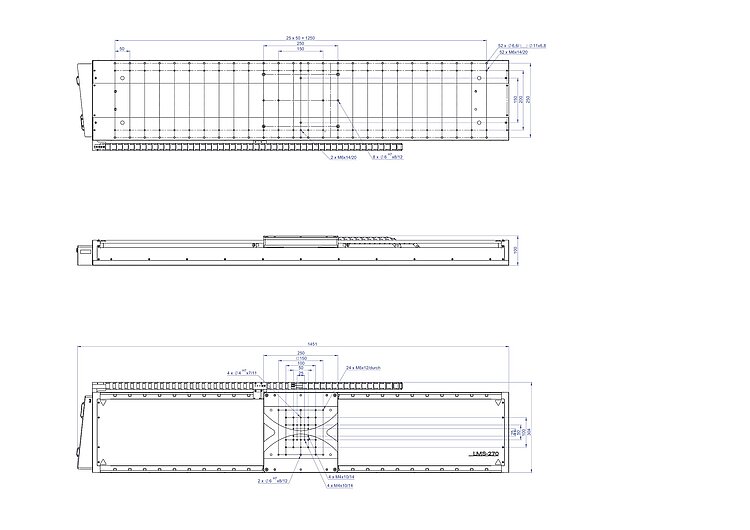

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 1016 mm (40 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze
