Vakuumgeeigneter Präzisionshubtisch; 2-Phasen-Schrittmotor; 26 mm Stellweg; 55 N Belastbarkeit; 7,5 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; vakuumkompatibel bis 10-6 hPa

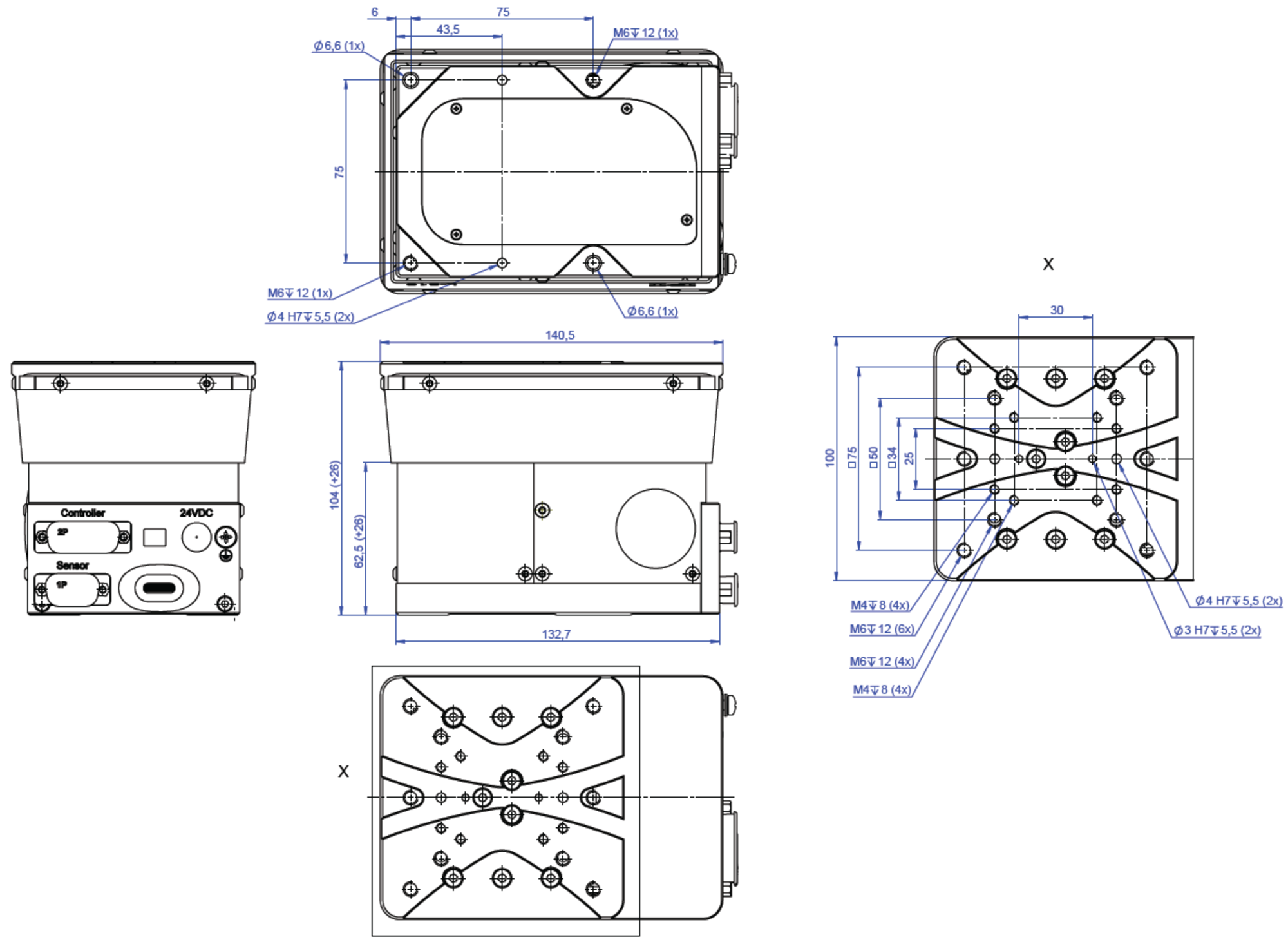

L-310 V6 Vakuumgeeigneter Präzisionshubtisch
Kompakt kombinierbar mit Linear- und Drehtischen
- Vakuumgeeignet bis zu 10-6 hPa
- Stellweg 26 mm (1")
- Hochauflösender Encoder
- Schrittmotor
- Spielfreie Kugelumlaufspindel
- Belastbarkeit bis 5,5 kg
Hubtisch der Präzisionsklasse
Hohe Führungsgenauigkeit und Steifigkeit durch Kugelumlaufspindel und Kreuzrollenführungen. Grundprofil aus entspanntem Aluminium für hohe Stabilität. 2-Phasen-Schrittmotor für hohes Drehmoment auch bei kleinen Geschwindigkeiten und hohe Auflösung. Kontaktlose End- und Referenzschalter (Hall-Effekt). Referenzschalter mit Richtungserkennung in der Mitte des Stellwegs. Integrierter Linearencoder, zentrisch montiert.
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Reduziertes Ausgasen speziell für den Einsatz in Vakuumumgebung
Insbesondere die Schmierung der Führung und der Spindel ist mit einem besonders ausgasarmen Stoff durchgeführt. Damit kann eine Ausheiztemperatur bis 80 °C erreicht werden. Durch diese und weitere Modifikationen der PI Vakuumklasse V6 kann dieser Positionierer bei bis zu 10-6 hPa verwendet werden.
Einsatzgebiete
Vakuumkammern. Forschung. Beamline-Instrumentierung. Mikroskopie. Elektronikmontage und -inspektion.
Spezifikationen
Spezifikationen
Bewegen | L-310.021211V6 | Toleranz |
---|---|---|
Aktive Achsen | Z | |
Stellweg in Z | 26 mm | |
Maximale Geschwindigkeit in Z, unbelastet | 7,5 mm/s | |
Ebenheit (Lineares Übersprechen in X bei Bewegung in Z) | ± 3 µm | typ. |
Geradheit (Lineares Übersprechen in Y bei Bewegung in Z) | ± 3 µm | typ. |
Gieren (Rotatorisches Übersprechen in θX bei Bewegung in Z) | ± 150 µrad | typ. |
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in Z) | ± 150 µrad | typ. |
Positionieren | L-310.021211V6 | Toleranz |
Integrierter Sensor | Inkrementeller Linearencoder | |
Unidirektionale Wiederholgenauigkeit in Z | 0,1 µm | typ. |
Bidirektionale Wiederholgenauigkeit in Z | ± 0,2 µm | typ. |
Kleinste Schrittweite in Z | 0,05 µm | typ. |
Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | |
Sensorsignalperiode | 20 µm | |
Referenzschalter | Hall-Effekt, Öffner, 5 V, NPN | |
Wiederholgenauigkeit des Referenzschalters | 2 µm | |
Endschalter | Hall-Effekt, Öffner, 5 V, NPN | |
Antriebseigenschaften | L-310.021211V6 | Toleranz |
Antriebstyp | 2-Phasen-Schrittmotor | |
Motorauflösung | 200 Vollschritte/U | |
Nennspannung | 24 V | |
Spitzenspannung | 48 V | |
Antriebskraft in negativer Bewegungsrichtung in Z | 55 N | typ. |
Antriebskraft in positiver Bewegungsrichtung in Z | 55 N | typ. |
Mechanische Eigenschaften | L-310.021211V6 | Toleranz |
Führung | Kreuzrollenführung | |
Spindeltyp | Kugelumlaufspindel | |
Spindelsteigung | 1 mm | |
Haltekraft in Z, passiv | 50 N | |
Bewegte Masse in Z, unbelastet | 900 g | |
Zulässige Druckkraft in X | 100 N | max. |
Zulässige Druckkraft in Y | 50 N | max. |
Zulässige Druckkraft in Z | 55 N | max. |
Zulässiges Moment in θX | 40 N·m | max. |
Zulässiges Moment in θY | 80 N·m | max. |
Zulässiges Moment in θZ | 80 N·m | max. |
Gesamtmasse | 2600 g | |
Material | Aluminium eloxiert | |
Anschlüsse und Umgebung | L-310.021211V6 | Toleranz |
Anschluss | HD D-Sub 26-polig (m) | |
Sensoranschluss | D-Sub 9-polig (m) | |
Vakuumklasse | 10⁻⁶ hPa | |
Empfohlene Controller / Treiber | C-663.12 C-885 mit C-663.12C885 Modularer ACS Controller | |
Betriebstemperaturbereich | 5 bis 40 °C |
