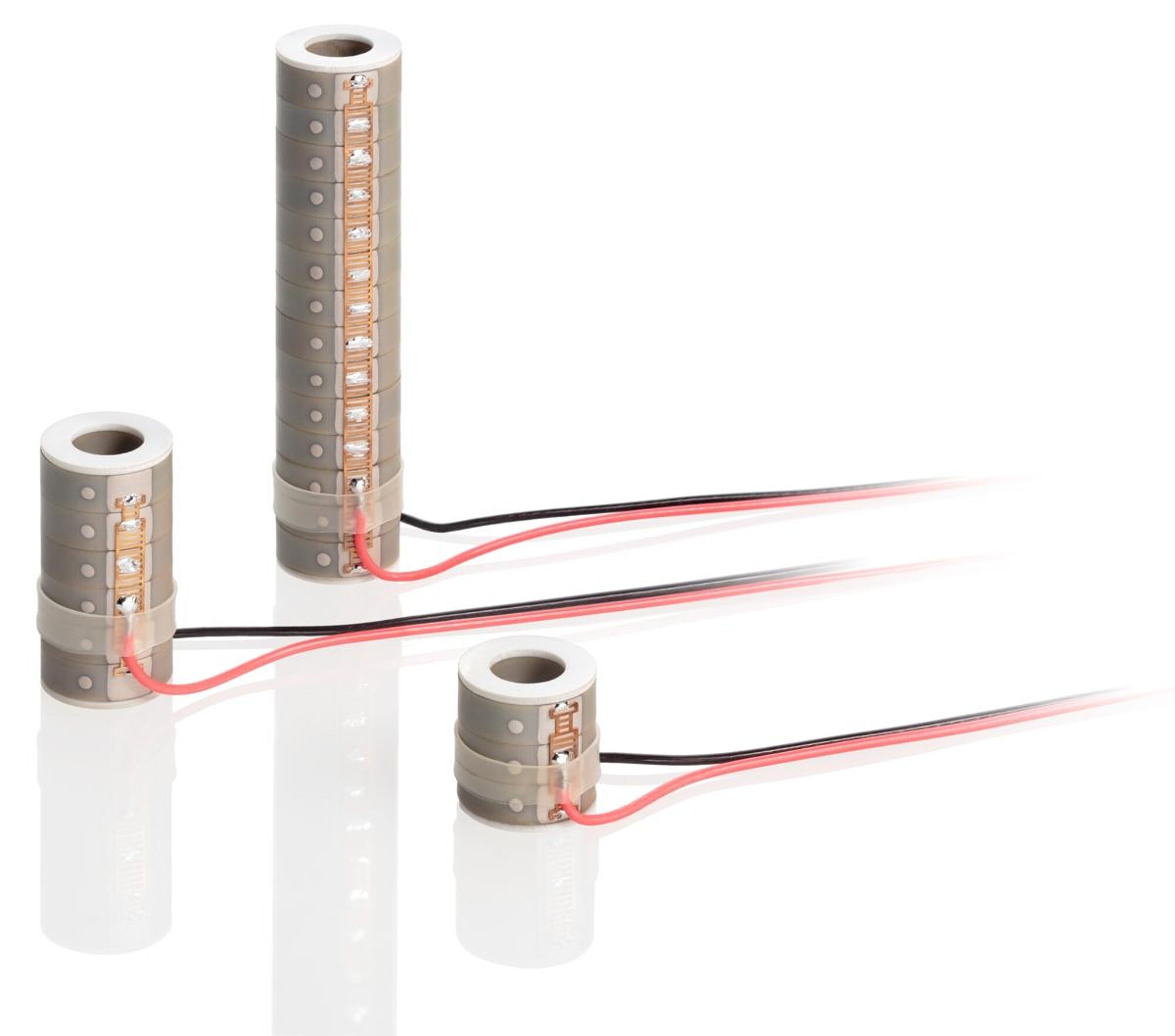

P-080 PICMA® Stack Multilayer-Ringaktor

Mit Innenbohrung

Innenbohrung für Vorspannung oder als Durchgang für optische Anwendungen
Überlegene Lebensdauer
Ideal für den dynamischen Betrieb
µs-Ansprechzeit
Sub-nm-Auflösung
UHV-kompatibel bis 10^-9 hPa

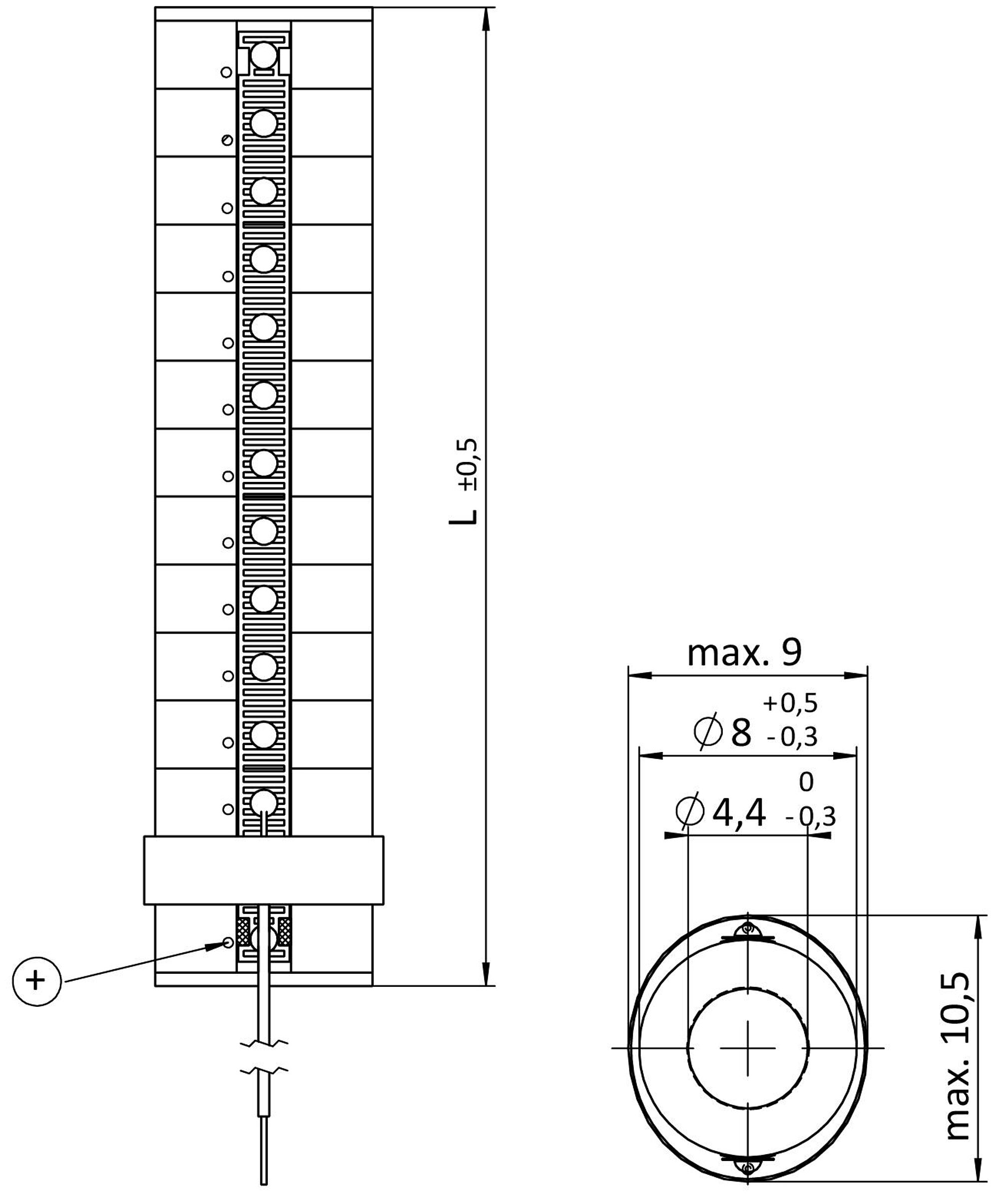

P-080 PICMA® Stack Multilayer-Ringaktor, Abmessungen in mm. Modelle P-080.31x: L = 8,5 mm; Modelle P-080.34x: L = 16 mm; Modelle P-080.39x: L = 36 mm.

Gestapelte Multilayer-Piezoaktoren

Flexibel im Stellweg bis zu 30 µm. Runder Querschnitt für einfache Integration.

UHV-kompatibel bis 10^-9 hPa, kein Ausgasen, hohe Ausheiztemperatur.

PICMA® Piezolinearaktoren

Niedrige Betriebsspannung -20 bis 100 V. Keramische Isolierung. Hohe Zuverlässigkeit, lange Lebensdauer.

Mögliche Modifikationen

Verschiedene Bauhöhen, schnell nach Kundenwunsch montierbar. Verschiedene Geometrien. Überschliffene Endflächen für verringerte Toleranzen.

Einsatzgebiete

Industrie und Forschung. Für Lasertuning, Mikrodosierung, Life Sciences.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-13

pdf - 387 KB

Version / Datum

2023-12-13

pdf - 392 KB

Download

Bewegen	P-080.310	P-080.311	P-080.340	P-080.341	P-080.390	P-080.391	Toleranz
Aktive Achsen	Z	Z	Z	Z	Z	Z
Stellweg in Z, ungeregelt, bei 0 bis 100 V	5,5 µm	5,5 µm	11 µm	11 µm	25 µm	25 µm
Antriebseigenschaften	P-080.310	P-080.311	P-080.340	P-080.341	P-080.390	P-080.391	Toleranz
Aktortyp	Linearaktor	Linearaktor	Linearaktor	Linearaktor	Linearaktor	Linearaktor
Antriebstyp	PICMA® Stack	PICMA® Stack	PICMA® Stack	PICMA® Stack	PICMA® Stack	PICMA® Stack
Betriebsspannung	-20 bis 100 V	-20 bis 100 V	-20 bis 100 V	-20 bis 100 V	-20 bis 100 V	-20 bis 100 V
Elektrische Kapazität in Z	0,86 µF	0,86 µF	1,7 µF	1,7 µF	4 µF	4 µF	±20 %
Mechanische Eigenschaften	P-080.310	P-080.311	P-080.340	P-080.341	P-080.390	P-080.391	Toleranz
Steifigkeit in Z	145 N/µm	145 N/µm	75 N/µm	75 N/µm	34 N/µm	34 N/µm
Resonanzfrequenz in Z, unbelastet	135 kHz	135 kHz	85 kHz	85 kHz	40 kHz	40 kHz	±20 %
Blockierkraft in Z	800 N	800 N	825 N	825 N	850 N	850 N	±20 %
Empfohlene Vorspannung für dynamischen Betrieb	15 MPa	15 MPa	15 MPa	15 MPa	15 MPa	15 MPa
Max. Vorspannung für konstante Kraftausübung	30 MPa	30 MPa	30 MPa	30 MPa	30 MPa	30 MPa
Querschnitt	ringförmig	ringförmig	ringförmig	ringförmig	ringförmig	ringförmig
Material	Piezokeramik. Keramikendflächen aus Al₂O₃.	Piezokeramik. Keramikendflächen aus Al₂O₃.	Piezokeramik. Keramikendflächen aus Al₂O₃.	Piezokeramik. Keramikendflächen aus Al₂O₃.	Piezokeramik. Keramikendflächen aus Al₂O₃.	Piezokeramik. Keramikendflächen aus Al₂O₃.
Piezomaterial	PIC252	PIC252	PIC252	PIC252	PIC252	PIC252
Länge	8,5 mm	8,5 mm	16 mm	16 mm	36 mm	36 mm
Außendurchmesser	8 mm	8 mm	8 mm	8 mm	8 mm	8 mm
Innendurchmesser	4,4 mm	4,4 mm	4,4 mm	4,4 mm	4,4 mm	4,4 mm
Anschlüsse und Umgebung	P-080.310	P-080.311	P-080.340	P-080.341	P-080.390	P-080.391	Toleranz
Betriebstemperaturbereich	-40 bis 150 °C	-40 bis 150 °C	-40 bis 150 °C	-40 bis 150 °C	-40 bis 150 °C	-40 bis 150 °C
Vakuumklasse	10⁻⁹ hPa	10⁻⁹ hPa	10⁻⁹ hPa	10⁻⁹ hPa	10⁻⁹ hPa	10⁻⁹ hPa
Anschluss	lötbare Kontakte	Anschlusslitzen, PTFE-isoliert, AWG 30, Ø 0,61 mm	lötbare Kontakte	Anschlusslitzen, PTFE-isoliert, AWG 30, Ø 0,61 mm	lötbare Kontakte	Anschlusslitzen, PTFE-isoliert, AWG 30, Ø 0,61 mm
Empfohlene Controller / Treiber	E-610, E-617, E-831, E-836	E-610, E-617, E-831, E-836	E-610, E-617, E-831, E-836	E-610, E-617, E-831, E-836	E-610, E-617, E-831, E-836	E-610, E-617, E-831, E-836
Kabellänge		0,1 m		0,1 m		0,1 m	±5 mm

Stellweg in Z, ungeregelt: Toleranz ±20 % bei Modellen P-080.31x und P-080.34x. Toleranz ±10 % bei Modellen P-080.39x.

Resonanzfrequenz in Z, unbelastet: Gemessen bei 1 V_pp, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.

Elektrische Kapazität in Z: Gemessen bei 1 V_pp, 1 kHz, RT.

Alle Angaben bei 0 bis 100 V.

Sonderausführungen auf Anfrage.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-13

pdf - 387 KB

Version / Datum

2023-12-13

pdf - 392 KB

Download

Dokumentation

P-882 – P-888 PICMA® Stack Multilayer-Piezoaktoren, P-080 PICMA® Stack Multilayer-Ringaktoren mit Innenbohrung, P-088 PICMA® Stack Multilayer-Piezoaktoren, runder Querschnitt

Version / Datum

1.1.0 2021-09-27

pdf - 3 MB

Version / Datum

1.1.0 2021-09-27

pdf - 3 MB

Dokumentation

PICMA® Multilayer-Piezoaktoren: P-08x, P-88x, PD0xx, PD410, PL0xx, PL1xx, PICMA® Stack, PICMA® Chip, PICMA® Bender

Version / Datum

3.1.0 09/2024

pdf - 136 KB

Version / Datum

3.1.0 09/2024

pdf - 138 KB

Download

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-080.310

PICMA^® Stack Multilayer-Ringaktor; PICMA^® piezoaktorischer Antrieb; 5,5 µm Stellweg (ungeregelt); 8 mm × 4,4 mm × 8,5 mm (OD × ID × L); 800 N Vorschubkraft; vakuumkompatibel bis 10^-9 hPa; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

P-080.311

PICMA^® Stack Multilayer-Ringaktor; PICMA^® piezoaktorischer Antrieb; 5,5 µm Stellweg (ungeregelt); 8 mm × 4,4 mm × 8,5 mm (OD × ID × L); 800 N Vorschubkraft; vakuumkompatibel bis 10^-9 hPa; Anschlusslitzen, PTFE-isoliert, AWG 30, Ø 0,61 mm; Kabellänge 0,1 m

Auf die Anfrageliste Von der Anfrageliste entfernen

P-080.340

PICMA^® Stack Multilayer-Ringaktor; PICMA^® piezoaktorischer Antrieb; 11 µm Stellweg (ungeregelt); 8 mm × 4,4 mm × 16 mm (OD × ID × L); 825 N Vorschubkraft; vakuumkompatibel bis 10^-9 hPa; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

P-080.341

PICMA^® Stack Multilayer-Ringaktor; PICMA^® piezoaktorischer Antrieb; 11 µm Stellweg (ungeregelt); 8 mm × 4,4 mm × 16 mm (OD × ID × L); 825 N Vorschubkraft; vakuumkompatibel bis 10^-9 hPa; Anschlusslitzen, PTFE-isoliert, AWG 30, Ø 0,61 mm; Kabellänge 0,1 m

Auf die Anfrageliste Von der Anfrageliste entfernen

P-080.390

PICMA^® Stack Multilayer-Ringaktor; PICMA^® piezoaktorischer Antrieb; 25 µm Stellweg (ungeregelt); 8 mm × 4,4 mm × 36 mm (OD × ID × L); 850 N Vorschubkraft; vakuumkompatibel bis 10^-9 hPa; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

P-080.391

PICMA^® Stack Multilayer-Ringaktor; PICMA^® piezoaktorischer Antrieb; 25 µm Stellweg (ungeregelt); 8 mm × 4,4 mm × 36 mm (OD × ID × L); 850 N Vorschubkraft; vakuumkompatibel bis 10^-9 hPa; Anschlusslitzen, PTFE-isoliert, AWG 30, Ø 0,61 mm; Kabellänge 0,1 m

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
