U-760.DNOS
PILine® Kreuztisch-System, 25 mm × 25 mm, für inverse Mikroskope von Nikon/Olympus

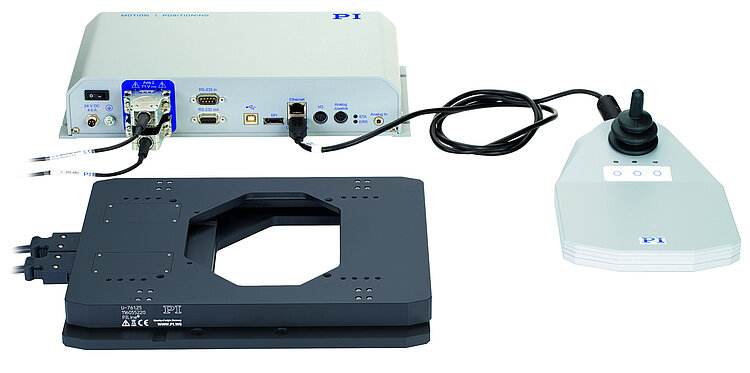

U-760 PILine® Kreuztischsystem mit Controller und Joystick
Kompakt, vibrationsarm, flach
- Flach bauender, leiser PILine® Ultraschallmotor
- Passend für inverse Lichtmikroskope mehrerer Hersteller
- Bidirektionale Wiederholgenauigkeit: ±0,5 µm
- Verfahrbereich 25 mm × 25 mm
- System mit Controller und USB-Joystick
- Umfangreiches Zubehör

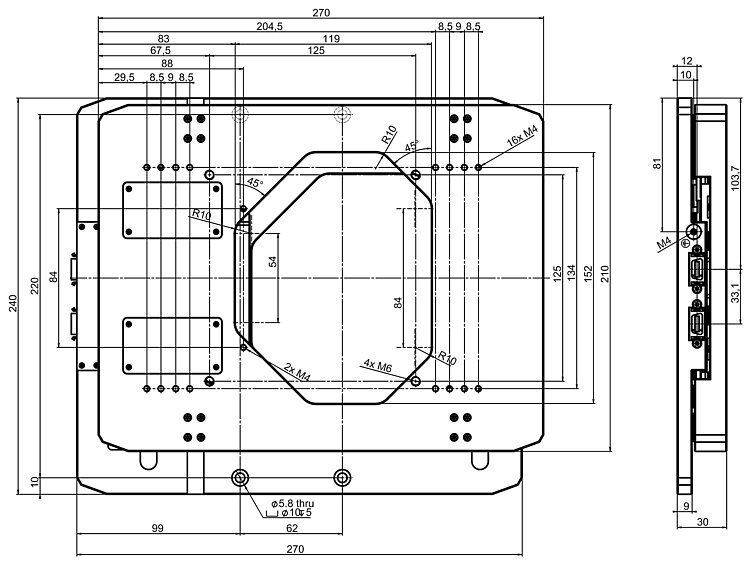

U-761.25, Abmessungen in mm
U-760 PILine® Kreuztischsystem mit Controller und Joystick
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Mikroskopkreuztisch für Untersuchungen mit Objektträgern und Petrischalen
Der kompakte und flach bauende Mikroskopkreuztisch U-760 ist mit einem Stellweg von 25 × 25 mm besonders geeignet, um Proben auf Standard-Objektträgern zu untersuchen. Ein Probenhalter ist zusätzlich erforderlich und separat zu bestellen.
Notwendiges Zubehör: Probenhalter, Feinpositioniertische und Z-Hubtische
Passende Feinpositioiniertische (X / Y / Z / ΘX / ΘY / ΘZ), Probenhalter (Objektträger, Halter für Petrischalen), sowie eventuell nötige Adapterplatten, finden Sie in unserer Broschüre „Microscope Stage Configurator“.

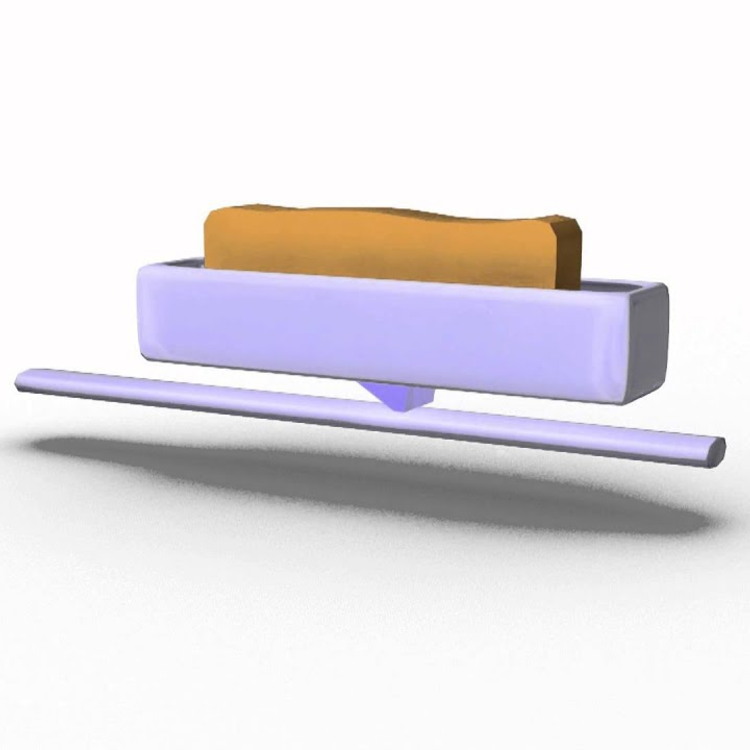

Hochauflösender PILine® Piezolinearantrieb
Bidirektionale Wiederholgenauigkeit ±0,5 µm. Höchste Stabilität durch geringe thermische Last und Schmiermittelfreiheit. Großer Dynamikbereich von 10 µm/s bis 100 mm/s, ideal für Bedienung über Joystick. Selbsthemmend im Ruhezustand. Leise.
Passend für Mikroskope mehrerer Hersteller
Für inverse Mikroskope von Nikon (Eclipse Ti, Ti2) und Olympus (IX, IX2, IX3). Versionen für weitere Mikroskope auf Anfrage.
Umfangreiches Zubehör / Kombinierbar mit zahlreichen PI Nanopositionierern
Direkte Montage von Piezo-Nanopositionierern der P-545 PInano® und P-541 / P-542 Serie auf der Plattform des U-760 möglich. Für die Kombination mit anderen Piezo-Nanopositionierern von PI sind Adapterplatten verfügbar.
Verschiedene Probenhalter (Halter für Objektträger/Petrischalenhalter) erhältlich.
Spezifikationen
Spezifikationen
Bewegen und Positionieren | U-760.DNOS | Einheit | Toleranz |
|---|---|---|---|
System mit U-761.25 für Nikon- und Olympus-Mikroskope | |||
Aktive Achsen | X, Y | ||
Stellweg | 25 mm × 25 mm | ||
Integrierter Sensor | Linearencoder | ||
Sensorauflösung | 0,01 | µm | |
Bidirektionale Wiederholgenauigkeit | ±0,5 | µm | |
Neigen / Gieren | ±200 | µrad | |
Geschwindigkeit | 100 | mm/s | max. |
Referenzschalter | Optisch, 1 µm Wiederholgenauigkeit |
Piezomotorcontroller | U-760.DNOS |
|---|---|
Typ | C-867K058 mit USB-Joystick (im Lieferumfang enthalten) |
Schnittstelle / Kommunikation | USB, RS-232, SPI, Ethernet |
I/O-Leitungen | 4 analoge / digitale Eingänge 4 digitale Ausgänge auf Mini-DIN 9-pol. Digital: TTL Analog: 0 bis 5 V |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Softwaretreiber | GCS-DLL (mit Code-Beispielen für die gängigsten Programmiersprachen wie C++, C#, VB.NET, Python, Delphi), Treiber für LabVIEW, MATLAB-Bibliothek |
Unterstützte Funktionen | Startup-Makro, Makro, Datenrecorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler |
Abmessungen Controller | 312 mm × 153,4 mm × 59,3 mm (inkl. Montageschienen) |
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch U761T0001
U-761.25 PILine® XY Mikroskoptisch
Version / Datum
2020-09-25
pdf - 1 MB
Englisch
Dokumentation
Benutzerhandbuch MS231
C-867.2U2 Piezomotorcontroller / Treiber, vernetzbar, 2 Achsen, für PILine® Systeme mit D-Sub-Stecker
Version / Datum
3.0.0 2024-03-28
pdf - 8 MB
Version / Datum
3.0.0 2024-03-28
pdf - 8 MB
Broschüre
Broschüre
Mikroskoptisch-Konfigurator
Probentische und -halter für inverse Mikroskope
Version / Datum
BRO70E R3D
pdf - 4 MB
Englisch
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Zubehör
U-761.AP1
Adapterplatte für die Montage des PInano® Z-Mikroskopiescannertisches P-736.ZRxS auf dem U-760 Kreuztisch.
P-733.AP1
Adapterplatte zur Montage von P-733-Piezotischen auf M-545-Kreuztische und U-760-Kreuztisch-Systeme
P-545.SH3
Objektträgerhalter für PInano® Piezotische
P-545.PD3
Halter für Petrischalen, 35 mm, für PInano® Piezotische
P-542.SH1
Objektträgerhalter für P-54x Nanopositioniersysteme
P-542.PD1
Halter für Petrischalen für P-54x Nanopositioniersysteme, 35 mm
