Mikroskopiekreuztisch der Referenzklasse

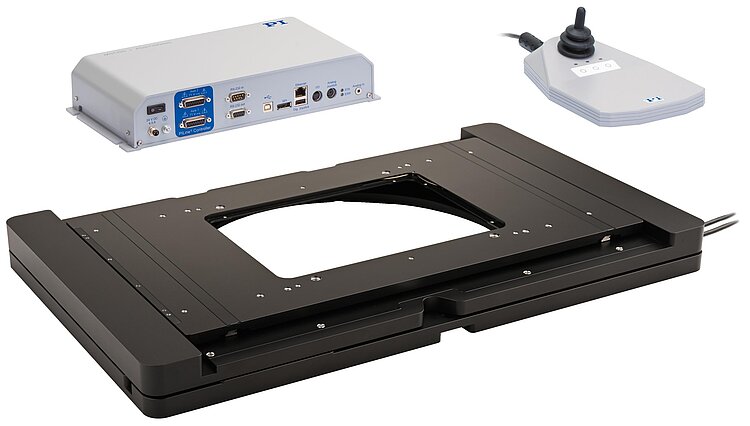

System bestehend aus U-781.NOZL XY-Kreuztisch, Controller und USB-Joystick. Große freie Apertur 160 mm × 110 mm.

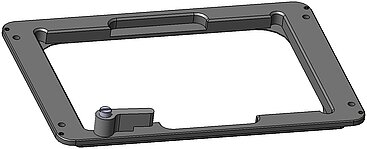

Zubehör: Probenhalter, Feinpositioniertische und Z-Hubtische
Passende Feinpositioniertische (X / Y / Z / ΘX / ΘY / ΘZ) und Probenhalter (Halter für Objektträger, Petrischalen und Mikrotiterplatten) finden Sie in unserer Broschüre „Microscope Stage Configurator“.
Geeignet für folgende inverse Mikroskope:
Die Kompatibilität zu den genannten Mikroskopen wird durch mechanische Adapterelemente gewährleistet.
Hochauflösender PILine® Piezolinearantrieb
Selbsthemmend im Ruhezustand. Leise. Höchste Stabilität durch geringe thermische Last und Schmiermittelfreiheit. Großer Dynamikbereich von 100 nm/s bis 120 mm/s, ideal für Bedienung über Joystick und automatisierte High-Content-Verfahren.
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Encoder messen die Ist-Position mit höchster Genauigkeit direkt an den Bewegungsplattformen, so dass der Einfluss von Nichtlinearität, mechanischem Spiel oder elastischer Deformation auf die Positionsmessung erheblich reduziert wird.
Bedienersoftware
PIMikroMove®. PI General Command Set (GCS). Treiber für NI LabVIEW. Kompatibel mit µManager, Andor iQ, MATLAB.
Einsatzgebiete
Für inverse Mikroskope von Nikon, Olympus, Zeiss und Leica. Versionen für weitere Mikroskope auf Anfrage. Für Superauflösungsmikroskopie, Tiling, automatisierte Scanningmikroskopie, Floureszenzmikroskopie, Zwei-Photonen-Floureszenzmikroskopie, TIRF-Mikroskopie.
| Bewegen | U-781.OS | U-781.LS | U-781.NS | U-781.ZS | Toleranz |
|---|---|---|---|---|---|
| Aktive Achsen | X ǀ Y | X ǀ Y | X ǀ Y | X ǀ Y | |
| Stellweg in X | 128 mm | 128 mm | 128 mm | 128 mm | |
| Stellweg in Y | 86 mm | 86 mm | 86 mm | 86 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 120 mm/s | 120 mm/s | 120 mm/s | 120 mm/s | |
| Maximale Geschwindigkeit in Y, unbelastet | 120 mm/s | 120 mm/s | 120 mm/s | 120 mm/s | |
| Positionieren | U-781.OS | U-781.LS | U-781.NS | U-781.ZS | Toleranz |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,4 µm | ± 0,4 µm | ± 0,4 µm | ± 0,4 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in Y | ± 0,6 µm | ± 0,6 µm | ± 0,6 µm | ± 0,6 µm | typ. |
| Referenzschalter | Optisch | Optisch | Optisch | Optisch | |
| Integrierter Sensor | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
| Sensorauflösung | 10 nm | 10 nm | 10 nm | 10 nm | |
| Antriebseigenschaften | U-781.OS | U-781.LS | U-781.NS | U-781.ZS | Toleranz |
| Antriebstyp | PILine® Piezomotor, Leistungsklasse 2 | PILine® Piezomotor, Leistungsklasse 2 | PILine® Piezomotor, Leistungsklasse 2 | PILine® Piezomotor, Leistungsklasse 2 | |
| Mechanische Eigenschaften | U-781.OS | U-781.LS | U-781.NS | U-781.ZS | Toleranz |
| Zulässige Druckkraft in Z | 25 N | 25 N | 25 N | 25 N | max. |
| Masse Kreuztisch | 3,78 kg | 3,78 kg | 3,78 kg | 3,78 kg | ±5 % |
| Material | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | |
| Anschlüsse und Umgebung | U-781.OS | U-781.LS | U-781.NS | U-781.ZS | Toleranz |
| Betriebstemperaturbereich | 20 bis 40 °C | 20 bis 40 °C | 20 bis 40 °C | 20 bis 40 °C | |
| Anschluss | 2 × D-Sub 15 (m) | 2 × D-Sub 15 (m) | 2 × D-Sub 15 (m) | 2 × D-Sub 15 (m) | |
| Kabellänge | 1,5 m | 1,5 m | 1,5 m | 1,5 m | +30 / -0 mm |
| Kompatible inverse Mikroskope | Olympus IX3 ǀ Olympus IX2 ǀ Olympus IX | Leica DMI8 ǀ Leica DMI6000 | Nikon Eclipse Ti2 ǀ Nikon Eclipse Ti | Zeiss Axio Observer | |
| Controller | U-781.OS | U-781.LS | U-781.NS | U-781.ZS | Toleranz |
| Controllertyp | C-867.2U2 mit USB-Joystick | C-867.2U2 mit USB-Joystick | C-867.2U2 mit USB-Joystick | C-867.2U2 mit USB-Joystick | |
| Anwendungsbezogene Funktionen | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | |
| Kommunikationsschnittstellen | Ethernet ǀ RS-232 ǀ SPI ǀ USB | Ethernet ǀ RS-232 ǀ SPI ǀ USB | Ethernet ǀ RS-232 ǀ SPI ǀ USB | Ethernet ǀ RS-232 ǀ SPI ǀ USB | |
| Befehlssatz | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | |
| Bedienersoftware | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | |
| Software-APIs | Dynamische Bibliothek für PI General Command Set (GCS) ǀ MATLAB ǀ NI LabView | Dynamische Bibliothek für PI General Command Set (GCS) ǀ MATLAB ǀ NI LabView | Dynamische Bibliothek für PI General Command Set (GCS) ǀ MATLAB ǀ NI LabView | Dynamische Bibliothek für PI General Command Set (GCS) ǀ MATLAB ǀ NI LabView | |
| I/O-Leitungen | 4 analoge / digitale Eingänge; 4 digitale Ausgänge auf Mini-DIN 9-pol.; Digital: TTL; Analog: 0 bis 5 V. | 4 analoge / digitale Eingänge; 4 digitale Ausgänge auf Mini-DIN 9-pol.; Digital: TTL; Analog: 0 bis 5 V. | 4 analoge / digitale Eingänge; 4 digitale Ausgänge auf Mini-DIN 9-pol.; Digital: TTL; Analog: 0 bis 5 V. | 4 analoge / digitale Eingänge; 4 digitale Ausgänge auf Mini-DIN 9-pol.; Digital: TTL; Analog: 0 bis 5 V. | |
| Abmessungen Controller | 312 mm × 153,4 mm × 59,3 mm | 312 mm × 153,4 mm × 59,3 mm | 312 mm × 153,4 mm × 59,3 mm | 312 mm × 153,4 mm × 59,3 mm |
Unidirektionale Wiederholgenauigkeit in X und Y: Mittelwert
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
U-781 Kreuztischsysteme
Probentische und -halter für inverse Mikroskope
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
PILine® Kreuztischsystem mit Controller und Joystick; Kreuztisch für inverse Mikroskope von Olympus; PILine® Piezomotor; 128 mm × 86 mm Stellweg (X × Y); 25 N Belastbarkeit; 120 mm/s × 120 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder; 10 nm Sensorauflösung
PILine® Kreuztischsystem mit Controller und Joystick; Kreuztisch für inverse Mikroskope von Leica; PILine® Piezomotor; 128 mm × 86 mm Stellweg (X × Y); 25 N Belastbarkeit; 120 mm/s × 120 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder; 10 nm Sensorauflösung
PILine® Kreuztischsystem mit Controller und Joystick; Kreuztisch für inverse Mikroskope von Nikon; PILine® Piezomotor; 128 mm × 86 mm Stellweg (X × Y); 25 N Belastbarkeit; 120 mm/s × 120 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder; 10 nm Sensorauflösung
PILine® Kreuztischsystem mit Controller und Joystick; Kreuztisch für inverse Mikroskope von Zeiss; PILine® Piezomotor; 128 mm × 86 mm Stellweg (X × Y); 25 N Belastbarkeit; 120 mm/s × 120 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder; 10 nm Sensorauflösung
