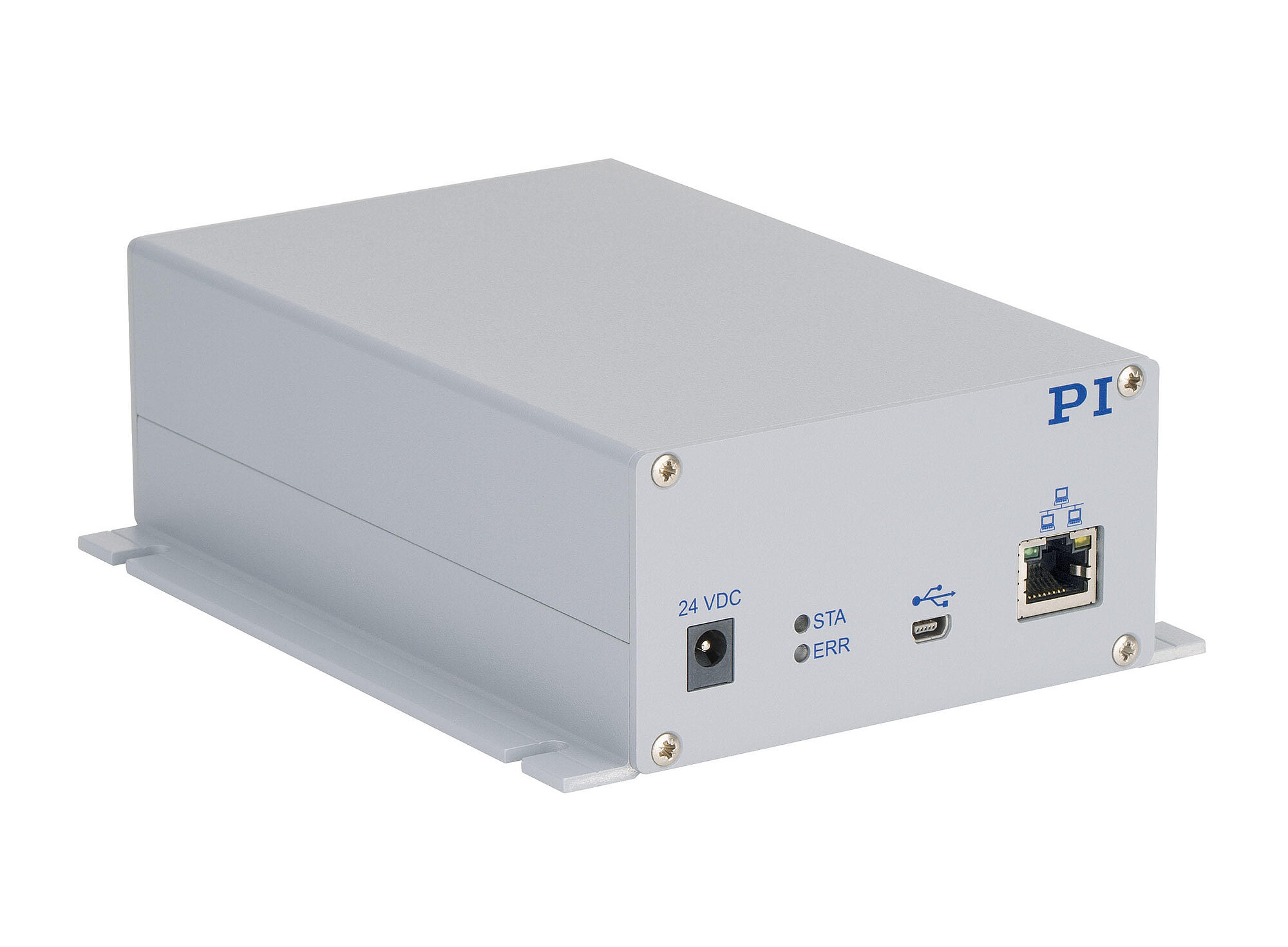

E-135 PIRest-Treiberelektronik

Ansteuerung von bis zu 6 PIRest Active Shims

E-135 PIRest-Treiberelektronik
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Einfache Nachjustierung von Maschinen an unzugänglichen Stellen
  • Ansteuerung von bis zu 6 PIRest Active Shims
  • Eigenständige Anpassung von Betriebsparametern an die Umgebungsbedingungen
  • ID-Chip-Erkennung für automatische Konfiguration von Betriebsparametern
  • Schnittstellen: TCP/IP, USB

Langzeitstabile Positionierung mit PIRest Active Shims

Die PIRest-Treiberelektronik wird nur während des Justagevorgangs der PIRest-Ausgleichsaktoren benötigt. Einmal ausgelenkt halten die Aktoren mit PIRest-Technologie ihre Position ohne eine permanente Ansteuerspannung stabil. Nanometergenaue Justierungen lassen sich auch an unzugänglichen Stellen wartungsfreundlich und kostengünstig durchführen. Bis zu 6 Aktoren können angeschlossen und nacheinander justiert werden.

Hohe Bedienfreundlichkeit durch automatische Konfiguration

Wichtige Betriebsparameter sind im ID-Chip der Mechanik gespeichert und werden beim Einschalten der Elektronik automatisch ausgelesen. Während des Justagevorgangs werden die Betriebsparameter eigenständig an die Umgebungsbedingungen angepasst.

Einfache Integration und Handhabung

Alle PIRest Active Shims sind mit einem D-Sub-Stecker versehen. Das Kabel für den Anschluss an die Treiberelektronik steht in mehreren Varianten zur Verfügung und ist deshalb separat mitzubestellen. Die Ansteuerung der Treiberelektronik erfolgt per PC über eine Ethernet- oder USB-Schnittstelle. Softwareunterstützung ist im Lieferumfang enthalten.

Einsatzgebiete

  • Set-and-Forget-Anwendungen
  • Adaptive Mechanik
  • Driftkompensation
  • Justage optischer Komponenten
  • Feinwerktechnik
  • Statische Präzisionspositionierung
  • Metrologie und Interferometrie

Spezifikationen

Datenblatt

Datenblatt E-135

Version / Datum
2018-04-16
Version / Datum
2018-04-16
Version / Datum
2019-05-10
Version / Datum
2018-01-08
Dokumentsprache
pdf - 529 KB
pdf - 532 KB
pdf - 688 KB
pdf - 588 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-135

Version / Datum
2018-04-16
Version / Datum
2018-04-16
Version / Datum
2019-05-10
Version / Datum
2018-01-08
Dokumentsprache
pdf - 529 KB
pdf - 532 KB
pdf - 688 KB
pdf - 588 KB

Dokumentation

Dokumentation

Technical Note A000T0074

Leitfaden zu Erdung und Schirmung
Version / Datum
2018-11-22
Version / Datum
2018-11-22
Dokumentsprache
Anfrage Downloadlink
Dokumentation

Benutzerhandbuch PZ290

E-135.601M PIRest Drive Electronics
Version / Datum
2020-01-20
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Software Manual PZ295

GCS Driver Set for use with NI LabVIEW Software, for E-135 PIRest Drive Electronics
Version / Datum
6.18.0 2018-10-15
Dokumentsprache Englisch
Anfrage Downloadlink

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Software-Handbuch SM157

PIPython - Programmierung von PI Controllern mit Python
Version / Datum
2020-01-17
Version / Datum
2020-01-17
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software
Version / Datum
6.18.0 2018-10-16
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0
Version / Datum
1.1.0 2016-02-29
Version / Datum
1.1.0 2016-02-29
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Technical Note A000T0032

PI Update Finder: Softwareaktualisierung ohne Internetverbindung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Technical Note A000T0028

PI Update Finder: Beschreibung und allgemeine Anweisung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format
Version / Datum
1.2.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL
Version / Datum
2.10.0 2019-08-26
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove
Version / Datum
2.14.0 2020-01-30
Dokumentsprache Englisch
Anfrage Downloadlink
