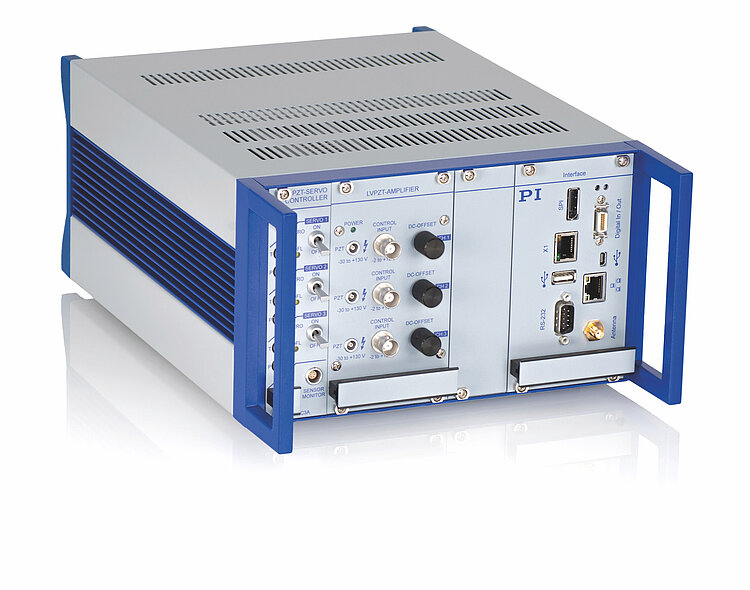

E-500 • E-501 Modularer Piezocontroller

Flexibles System für Piezoaktoren und Nanopositionierer

  • Bis zu drei Achsen; Sonderausführungen auch mehr
  • Piezoverstärkermodule für Niederspannung und Hochspannung, 14 bis 400 W Spitzenleistung
  • Positionsregelmodule für kapazitive und DMS-Sensoren, 1 bis 3 Kanäle
  • PC-Schnittstellen- / Display-Module
  • 19- und 9,5-Zoll-Chassis
E-500 • E-501 Modularer Piezocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Modulares Motion-Control-System für mehr Flexibilität

Modular konfigurierbar. Unterstützt Piezoaktoren, piezobasierte Kippplattformen und Positioniersysteme mit bis zu drei Bewegungsachsen.

Verstärker / Endstufen

Verstärker / Endstufen für Piezoaktoren mit bis zu 135 V, ±250 V oder 1000 V Betriebsspannung. Für hohe Dynamik sind Verstärker mit geschalteten Endstufen verfügbar. Hohe Linearität auch ohne Positionsrückmeldung kann mit Ladungsverstärkern erzielt werden. Verstärkermodule werden je nach Leistungsklasse für ein bis drei Kanäle je Modul angeboten.

Sensormodule

Je nach Genauigkeitsanforderung setzt PI in seinen Positioniersystemen kapazitive oder Dehnungssensoren ein. E-500 unterstützt den Betrieb von bis zu drei Achsen mit ein- bis dreikanaligen Sensormodulen.

Die Flexibilität des E-500 Systems erlaubt den gemischten Betrieb mit verschiedenen einkanaligen Verstärker- oder Sensormodulen. Die Ansteuerung erfolgt entweder direkt an den analogen Eingängen der Verstärker oder über das Schnittstellenmodul mit digitalen Schnittstellen zur Ansteuerung über einen externen Host.

Spezifikationen

Datenblatt

Datenblatt E-500 • E-501

Version / Datum
2018-09-28
pdf - 405 KB
Version / Datum
2018-09-28
pdf - 408 KB
Version / Datum
2018-10-02
pdf - 472 KB
Version / Datum
2018-12-12
pdf - 431 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-500 • E-501

Version / Datum
2018-09-28
pdf - 405 KB
Version / Datum
2018-09-28
pdf - 408 KB
Version / Datum
2018-10-02
pdf - 472 KB
Version / Datum
2018-12-12
pdf - 431 KB

Dokumentation

Dokumentation

Kurzanleitung PZ300

Gehauste analoge Piezoelektroniken E-4xx, E-5xx, E-6xx, E-8xx

Version / Datum
1.1.0 04/2021
pdf - 1 MB
Version / Datum
1.1.0 04/2021
pdf - 1 MB
Dokumentation

Technical Note A000T0074

Leitfaden zu Erdung und Schirmung

Version / Datum
2018-11-22
pdf - 120 KB
Version / Datum
2018-11-22
pdf - 125 KB
Dokumentation

Benutzerhandbuch PZ62

E-500 / E-501 Serie modularer Piezocontroller: Gehäuse mit Stromversorgung, Verstärkermodule (E-503, E-504, E-505, E-506, E-508), Sensor- und Sensorcontrollermodule (E-509), Display- und Interfacemodule (E-515, E-517).

Version / Datum
2013-07-11
pdf - 2 MB
Englisch

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format

Version / Datum
1.2.1
pdf - 153 KB
Englisch
Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0028

Aktualisierung von PI-Software mit dem PIUpdateFinder

Version / Datum
2020-05-20
pdf - 482 KB
Version / Datum
2020-05-20
pdf - 488 KB

Bestellinformatinen

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
