V-817.xxHxx Schleppkette für V-817 Positionierer

Kabel-Management für V-817 Lineartische und XY-Aufbauten

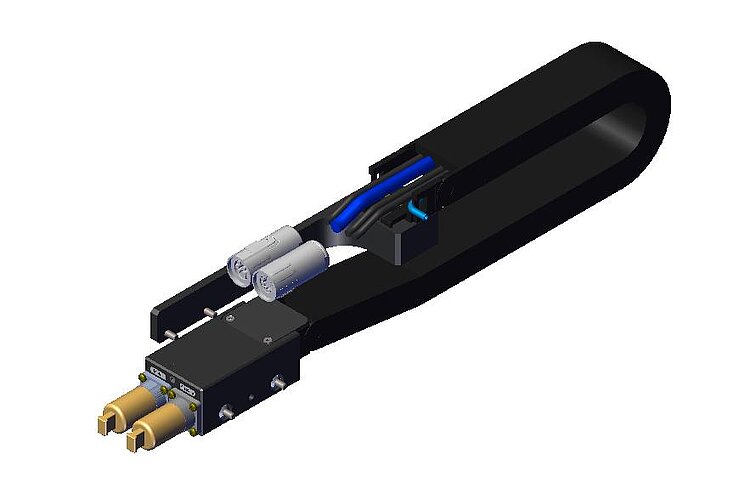

V-817.E1H17: Schleppkette für V-817 Lineartisch mit 407 mm Stellweg

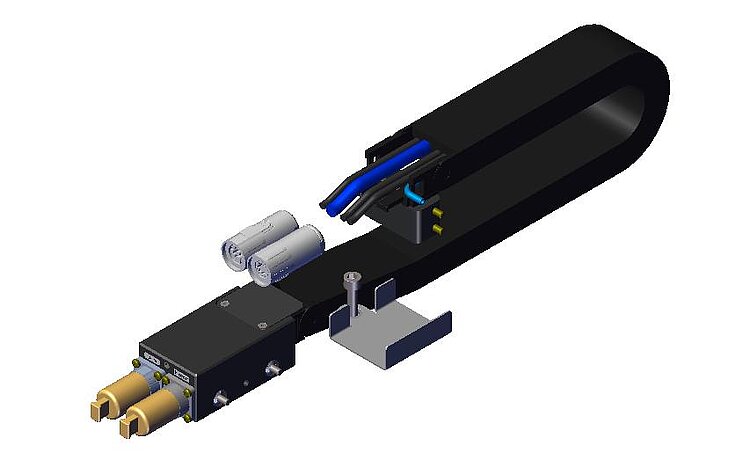

V-817.XYH17: Schleppkette für XY-Aufbau auf V-817 Lineartisch mit 407 mm Stellweg

Schleppketten für Lineartische

V-817.096xxxE0 - 204 mm Stellweg: V-817.E1H09

V-817.176xxxE0 - 407 mm Stellweg: V-817.E1H17

V-817.256xxxE0 - 610 mm Stellweg: V-817.E1H25

V-817.336xxxE0 - 813 mm Stellweg: V-817.E1H33

Schleppketten für XY-Aufbauten

V-817.096xxxE0 - 204 mm Stellweg: V-817.XYH09

V-817.176xxxE0 - 407 mm Stellweg: V-817.XYH17

V-817.256xxxE0 - 610 mm Stellweg: V-817.XYH25

V-817.336xxxE0 - 813 mm Stellweg: V-817.XYH33

Datenblatt

Version / Datum

2022-08-23

pdf - 215 KB

Version / Datum

2022-08-23

pdf - 216 KB

	V-817.E1H09	V-817.E1H17	V-817.E1H25	V-817.E1H33	V-817.XYH09	V-817.XYH17	V-817.XYH25	V-817.XYH33
Material	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert	Aluminium, schwarz eloxiert
Gesamtmasse	694 g	745 g	779 g	821 g	703 g	736 g	788 g	830 g
Maximale Beschleunigung	0,5 m/s²	0,5 m/s²	0,5 m/s²	0,5 m/s²	0,5 m/s²	0,5 m/s²	0,5 m/s²	0,5 m/s²
Maximale Geschwindigkeit	3 m/s	3 m/s	3 m/s	3 m/s	3 m/s	3 m/s	3 m/s	3 m/s
Länge	610 mm	760 mm	810 mm	910 mm	660 mm	710 mm	860 mm	960 mm
Außenhöhe	75 mm	75 mm	75 mm	75 mm	75 mm	75 mm	75 mm	75 mm
Innenhöhe	14,4 mm	14,4 mm	14,4 mm	14,4 mm	14,4 mm	14,4 mm	14,4 mm	14,4 mm
Außenbreite	37,8 mm	37,8 mm	37,8 mm	37,8 mm	37,8 mm	37,8 mm	37,8 mm	37,8 mm
Innenbreite	30 mm	30 mm	30 mm	30 mm	30 mm	30 mm	30 mm	30 mm
Biegeradius	28 mm	28 mm	28 mm	28 mm	28 mm	28 mm	28 mm	28 mm
Verfahrweg	204 mm	407 mm	610 mm	813 mm	204 mm	407 mm	610 mm	813 mm
Anzahl Glieder	18	23	28	33	18	23	28	33
Teilung	20 mm	20 mm	20 mm	20 mm	20 mm	20 mm	20 mm	20 mm
