P-1x1.0xT PICA Shear Scheraktoren

Kompakte Aktoren für kryogene und UHV-Umgebung

UHV-kompatibel bis 10^-9 hPa
Für kryogene Umgebung
Sehr zuverlässig: >10⁹ Zyklen
Picometer-Auflösung
µs-Ansprechzeit

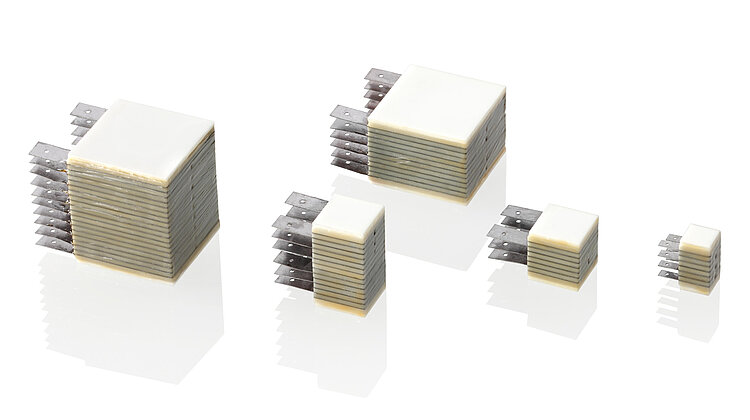

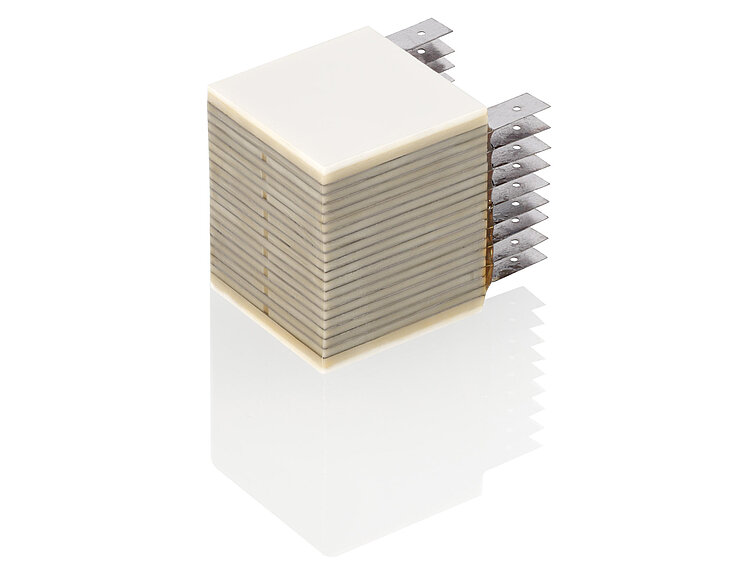

PICA Shear Aktoren P-1x1.0xT für kryogene und UHV-Umgebung

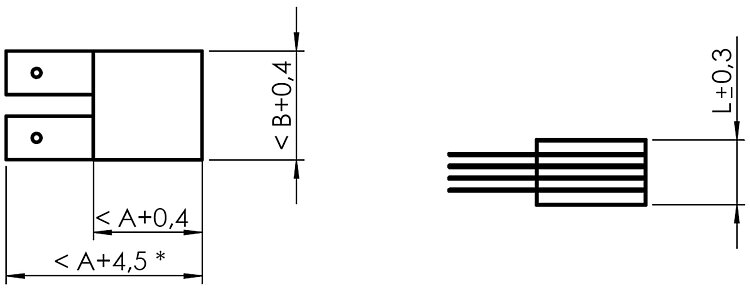

PICA Shear Aktoren P-1xx.xxT. Grundfläche A × B und Länge L siehe Datentabelle. Abmessungen in mm. (* <A+2,5 bei Querschnitt 3 × 3)

Achsen- und Kabelzuordnung für PICA Shear Aktoren. GND: 0 V. +: ±250 V.

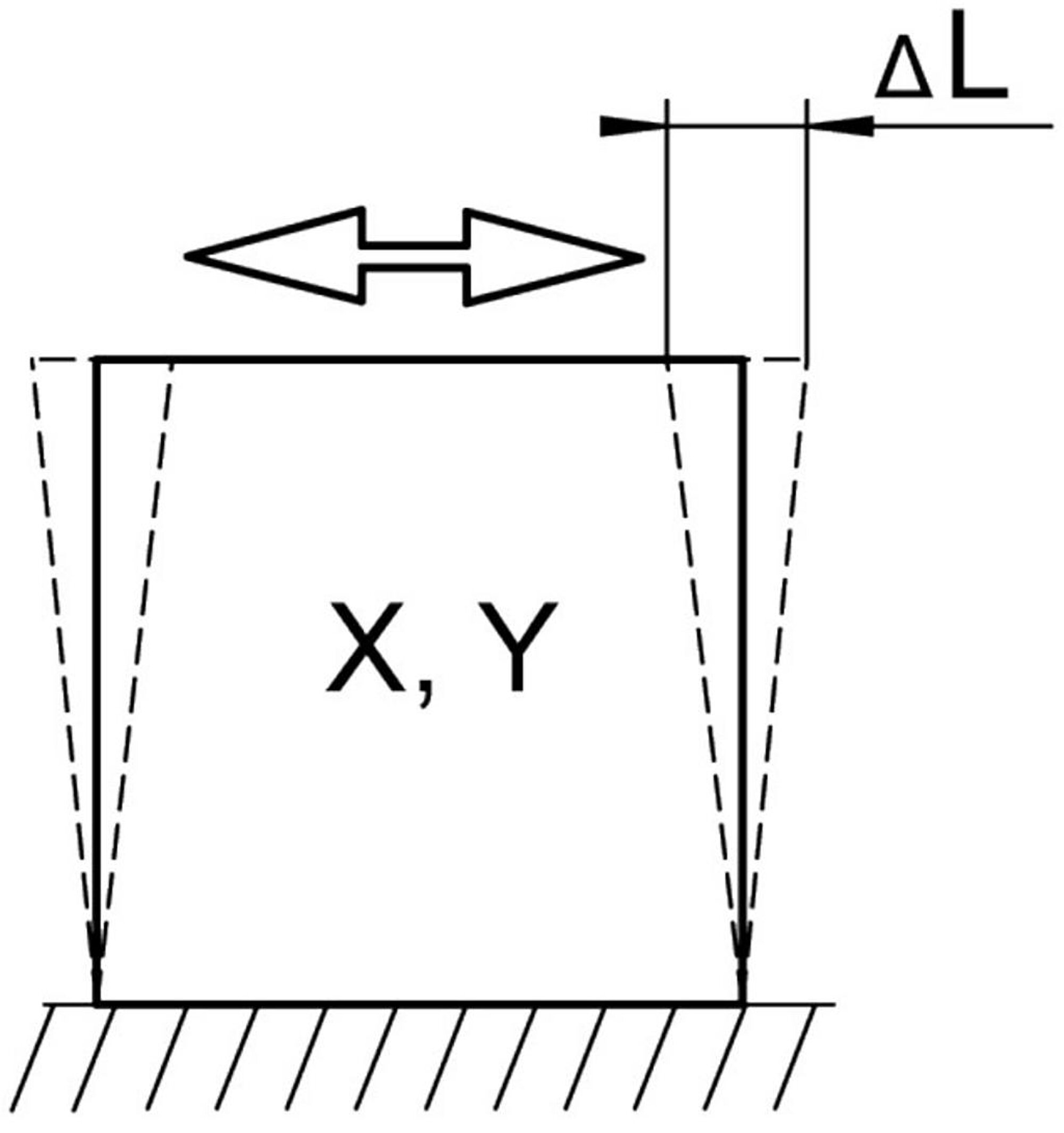

Prinzip der Scherbewegung. ΔL bezeichnet den Stellweg.

Piezo-Scheraktoren

Betriebsspannung -250 bis 250 V. Geeignet für den Einsatz in kryogener Umgebung und UHV bis 10^-9 hPa. Laterale Bewegung basiert auf dem piezoelektrischen Schereffekt. Hervorragende dynamische Eigenschaften bei minimalem elektrischem Leistungsbedarf.

Varianten für mehrachsige Bewegung, auch mit Innenbohrung.

Mögliche Modifikationen

Piezokeramikmaterial
Unmagnetische Ausführungen
Spannungsbereich, Auslenkung, Lagendicke, Querschnittsabmessung
Belastbarkeit, Krafterzeugung
Endstücke: flach, sphärisch, Metall, Keramik, Glas, Saphir etc.
Verringerte Längentoleranzen

Einsatzgebiete

Industrie und Forschung
Tieftemperatur- / Vakuumumgebung bis 10^-9 hPa
Scanning-Anwendungen
Mikroskopie
Präzisionsmechanik
Schaltanwendungen

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-13

pdf - 466 KB

Version / Datum

2023-12-13

pdf - 470 KB

Version / Datum

2018-05-14

pdf - 745 KB

Download

Bewegen	P-111.01T	P-111.03T	P-121.01T	P-121.03T	Toleranz
Aktive Achsen	X	X	X	X
Stellweg in X, ungeregelt	1 µm	3 µm	1 µm	3 µm	±30 %
Antriebseigenschaften	P-111.01T	P-111.03T	P-121.01T	P-121.03T	Toleranz
Aktortyp	Scheraktor	Scheraktor	Scheraktor	Scheraktor
Antriebstyp	PICA Shear	PICA Shear	PICA Shear	PICA Shear
Betriebsspannung	-250 bis 250 V	-250 bis 250 V	-250 bis 250 V	-250 bis 250 V
Elektrische Kapazität	2 × 0,25 nF	6 × 0,25 nF	2 × 0,70 nF	6 × 0,70 nF	±20 %
Mechanische Eigenschaften	P-111.01T	P-111.03T	P-121.01T	P-121.03T	Toleranz
Axiale Steifigkeit	110 N/µm	55 N/µm	310 N/µm	150 N/µm
Axiale Resonanzfrequenz, unbelastet	530 kHz	260 kHz	530 kHz	260 kHz
Maximale Scherbelastung	20 N	20 N	50 N	50 N
Querschnitt	rechteckig	rechteckig	rechteckig	rechteckig
Material	Standardendstücke: Keramik (Al₂O₃, 96 % rein). Mantelfläche: Epoxidharz.	Standardendstücke: Keramik (Al₂O₃, 96 % rein). Mantelfläche: Epoxidharz.	Standardendstücke: Keramik (Al₂O₃, 96 % rein). Mantelfläche: Epoxidharz.	Standardendstücke: Keramik (Al₂O₃, 96 % rein). Mantelfläche: Epoxidharz.
Piezomaterial	PIC255	PIC255	PIC255	PIC255
Grundfläche A × B	3 × 3 mm	3 × 3 mm	5 × 5 mm	5 × 5 mm
Länge L	2,2 mm	4,4 mm	2,2 mm	4,4 mm	±0,3 mm
Anschlüsse und Umgebung	P-111.01T	P-111.03T	P-121.01T	P-121.03T	Toleranz
Betriebstemperaturbereich	-269 bis 85 °C	-269 bis 85 °C	-269 bis 85 °C	-269 bis 85 °C
Vakuumklasse	10⁻⁹ hPa	10⁻⁹ hPa	10⁻⁹ hPa	10⁻⁹ hPa
Anschluss	lötbare Kontakte	lötbare Kontakte	lötbare Kontakte	lötbare Kontakte
Empfohlene Controller / Treiber	E-413.2 - E-413.6, E-413, E-508	E-413.2 - E-413.6, E-413, E-508	E-413.2 - E-413.6, E-413, E-508	E-413.2 - E-413.6, E-413, E-508

Stellweg in X, ungeregelt: Gemessen bei Raumtemperatur. Wert reduziert sich bei tiefen Temperaturen.

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT.

Axiale Resonanzfrequenz, unbelastet: Gemessen bei 1 V_pp, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.

Betriebstemperaturbereich: Kurzzeitiges Ausheizen bis 150 °C, nur im kurzgeschlossenen Zustand.

Standardanschlüsse: Ta-Kontaktierung mit leitfähigem Klebstoff möglich.

Andere Spezifikationen auf Anfrage.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-13

pdf - 466 KB

Version / Datum

2023-12-13

pdf - 470 KB

Version / Datum

2018-05-14

pdf - 745 KB

Download

Dokumentation

PICA Piezoaktoren bis 1000 V: P-0xx, P-1xx, P-405, PICA Stack, PICA Power, PICA Thru, PICA Shear, Picoactuator®

Version / Datum

3.0.0 04/2021

pdf - 812 KB

Version / Datum

3.0.0 04/2021

pdf - 826 KB

Download

Dokumentation

PICA Shear Piezoaktoren: P-111, P-112, P-121, P-122, P-123, P-141, P-142, P-143, P-151, P-152, P-153, kundenspezifische PICA Shear-Produkte

Version / Datum

1.3.0 2018-12-19

pdf - 2 MB

Version / Datum

1.3.0 2018-12-19

pdf - 2 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-111.01T

PICA Shear Scheraktor; PICA Shear piezoaktorischer Antrieb; 1 µm Stellweg (ungeregelt); 3 mm × 3 mm Grundfläche; 2,2 mm Länge; vakuumkompatibel bis 10⁻⁹ hPa; Betriebstemperatur bis -269 °C; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

P-111.03T

PICA Shear Scheraktor; PICA Shear piezoaktorischer Antrieb; 3 µm Stellweg (ungeregelt); 3 mm × 3 mm Grundfläche; 4,4 mm Länge; vakuumkompatibel bis 10⁻⁹ hPa; Betriebstemperatur bis -269 °C; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

P-121.01T

PICA Shear Scheraktor; PICA Shear piezoaktorischer Antrieb; 1 µm Stellweg (ungeregelt); 5 mm × 5 mm Grundfläche; 2,2 mm Länge; vakuumkompatibel bis 10⁻⁹ hPa; Betriebstemperatur bis -269 °C; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

P-121.03T

PICA Shear Scheraktor; PICA Shear piezoaktorischer Antrieb; 3 µm Stellweg (ungeregelt); 5 mm × 5 mm Grundfläche; 4,4 mm Länge; vakuumkompatibel bis 10⁻⁹ hPa; Betriebstemperatur bis -269 °C; lötbare Kontakte

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
