P-111.01

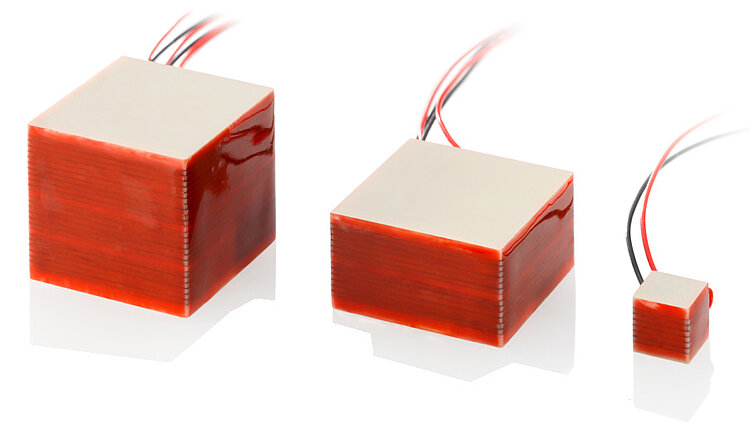

PICA Shear X-Piezoaktor, 1 µm Stellweg, 3 mm × 3 mm Querschnitt
P-111 – P-153 PICA Shear Scheraktoren
Kompakte Mehrachsen-Aktoren
- Ein- und mehrachsige Versionen
- Stellwege bis 10 × 10 × 10 µm
- Sehr zuverlässig: >109 Zyklen
- Picometer-Auflösung
PICA Shear Aktoren P-1xx.xx und P-1xx.xxH (mit Innenbohrung). A, B, L siehe Datentabelle. Abmessungen in mm. Die Achsen- und Litzenzahl ist vom Typ abhängig.

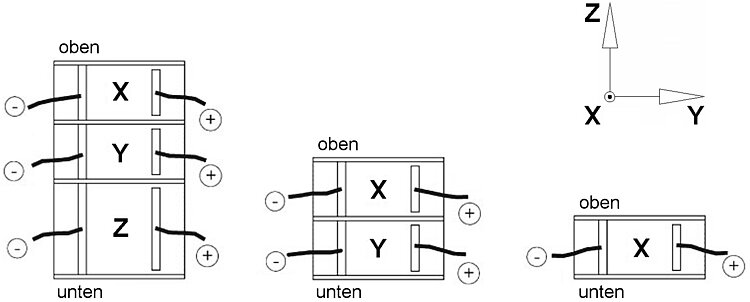

Achsen- und Kabelzuordnung für PICA Shear Aktoren. GND: 0 V, +: ±250 V.

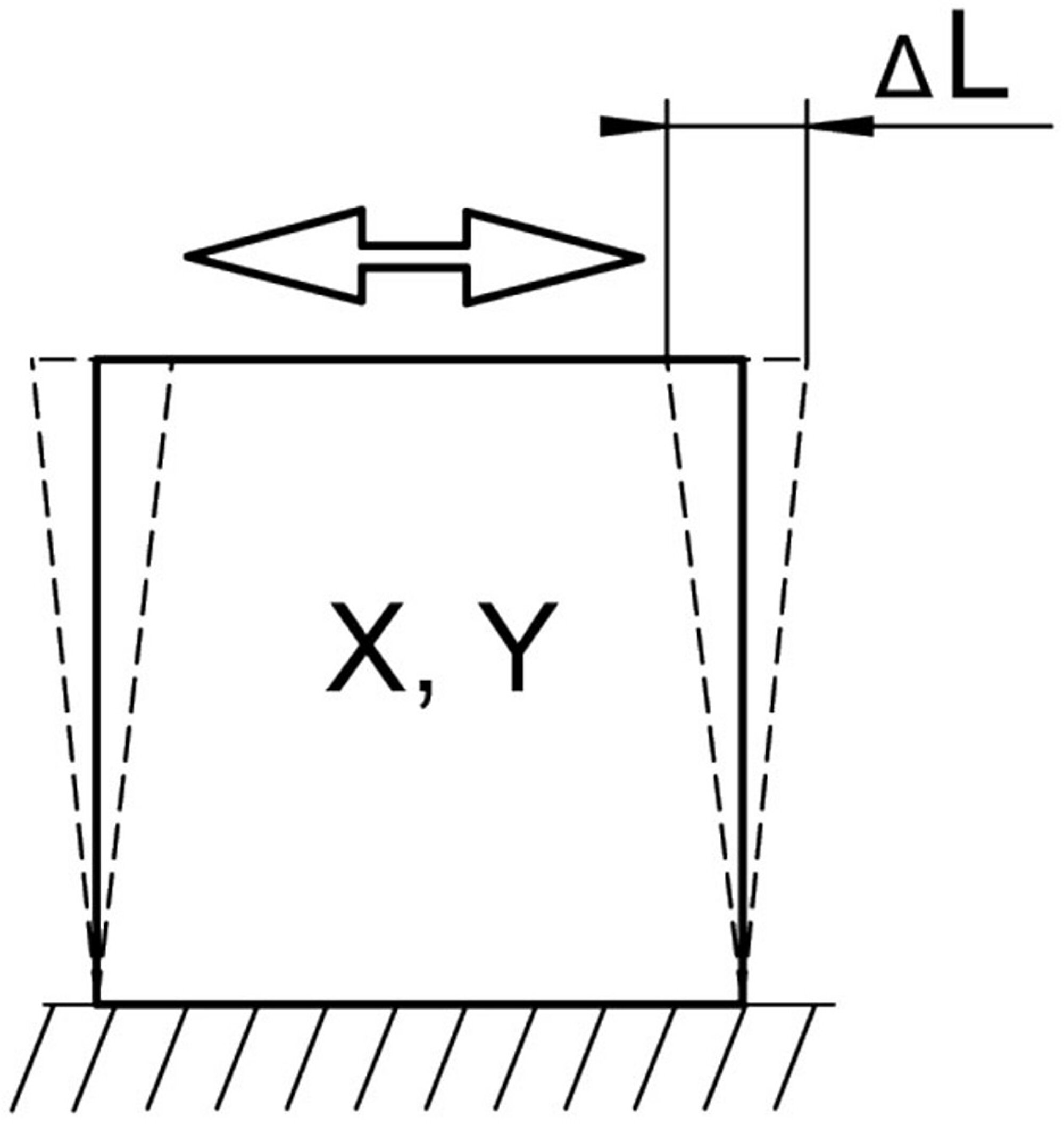

Prinzip der Scherbewegung. L bezeichnet den Stellweg.
P-111 – P-153 PICA Shear Scheraktoren
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Piezo-Scheraktoren
Betriebsspannung -250 bis 250 V. Laterale Bewegung basiert auf dem piezoelektrischen Schereffekt. Hervorragende dynamische Eigenschaften bei minimalem elektrischem Leistungsbedarf.
Varianten mit Innenbohrung oder für den Einsatz in kryogener Umgebung und UHV bis 10-9 hPa.
Mögliche Modifikationen
- Piezokeramikmaterial
- Unmagnetische Ausführungen
- Spannungsbereich, Auslenkung, Lagendicke, Querschnittsabmessung
- Belastbarkeit, Krafterzeugung
- Endstücke: flach, sphärisch, Metall, Keramik, Glas, Saphir etc.
- Verringerte Längentoleranzen
Einsatzgebiete
- Industrie und Forschung
- Scanning-Anwendungen
- Mikroskopie
- Präzisionsmechanik
- Schaltanwendungen
Spezifikationen
Spezifikationen
Stellweg | Grundfläche A × B | Länge L | Max. Scherbelastung | Axiale Steifigkeit | Elektrische Kapazität | Axiale Resonanzfrequenz | |
|---|---|---|---|---|---|---|---|
µm | mm | mm | N | N/µm | nF | kHz | |
Aktive Achse X | |||||||
P-111.01 | 1* | 3 × 3 | 3,5 | 20 | 70 | 0,5 | 330 |
P-111.03 | 3* | 3 × 3 | 5,5 | 20 | 45 | 1,5 | 210 |
P-111.05 | 5 | 3 × 3 | 7,5 | 20 | 30 | 2,5 | 155 |
P-121.01 | 1* | 5 × 5 | 3,5 | 50 | 190 | 1,4 | 330 |
P-121.03 | 3* | 5 × 5 | 5,5 | 50 | 120 | 4,2 | 210 |
P-121.05 | 5 | 5 × 5 | 7,5 | 40 | 90 | 7 | 155 |
P-141.03 | 3* | 10 × 10 | 5,5 | 200 | 490 | 17 | 210 |
P-141.05 | 5 | 10 × 10 | 7,5 | 200 | 360 | 28 | 155 |
P-141.10 | 10 | 10 × 10 | 12 | 200 | 230 | 50 | 100 |
P-151.03 | 3* | 16 × 16 | 5,5 | 300 | 1300 | 43 | 210 |
P-151.05 | 5 | 16 × 16 | 7,5 | 300 | 920 | 71 | 155 |
P-151.10 | 10 | 16 × 16 | 12 | 300 | 580 | 130 | 100 |
Aktive Achsen XY | |||||||
P-112.01 | 1 × 1* | 3 × 3 | 5 | 20 | 50 | 0,5 / 0,5 | 230 |
P-112.03 | 3 × 3* | 3 × 3 | 9,5 | 10 | 25 | 1,5 / 1,5 | 120 |
P-122.01 | 1 × 1* | 5 × 5 | 5 | 50 | 140 | 1,4 / 1,4 | 230 |
P-122.03 | 3 × 3* | 5 × 5 | 9,5 | 40 | 70 | 4,2 / 4,2 | 120 |
P-122.05 | 5 × 5 | 5 × 5 | 14 | 30 | 50 | 7 / 7 | 85 |
P-142.03 | 3 × 3* | 10 × 10 | 9,5 | 200 | 280 | 17 / 17 | 120 |
P-142.05 | 5 × 5 | 10 × 10 | 14 | 100 | 190 | 28 / 28 | 85 |
P-142.10 | 10 × 10 | 10 × 10 | 23 | 50 | 120 | 50 / 50 | 50 |
P-152.03 | 3 × 3* | 16 × 16 | 9,5 | 300 | 730 | 43 / 43 | 120 |
P-152.05 | 5 × 5 | 16 × 16 | 14 | 300 | 490 | 71 / 71 | 85 |
P-152.10 | 10 × 10 | 16 × 16 | 23 | 100 | 300 | 130 / 130 | 50 |
Aktive Achsen XYZ | |||||||
P-123.01 | 1 × 1 × 1* | 5 × 5 | 7,5 | 40 | 90 | 1,4 / 1,4 / 2,9 | 155 |
P-123.03 | 3 × 3 × 3* | 5 × 5 | 15.5 | 10 | 45 | 4,2 / 4,2 / 7,3 | 75 |
P-143.01 | 1 × 1 × 1* | 10 × 10 | 7,5 | 200 | 360 | 5,6 / 5,6 / 11 | 155 |
P-143.03 | 3 × 3 × 3* | 10 × 10 | 15,5 | 100 | 170 | 17 / 17 / 29 | 75 |
P-143.05 | 5 × 5 × 5 | 10 × 10 | 23 | 50 | 120 | 28 / 28 / 47 | 50 |
P-153.03 | 3 ×3 × 3* | 16 × 16 | 15,5 | 300 | 450 | 43 / 43 / 73 | 75 |
P-153.05 | 5 × 5 × 5 | 16 × 16 | 23 | 100 | 300 | 71 / 71 / 120 | 50 |
P-153.10 | 10 × 10 × 10 | 16 × 16 | 40 | 60 | 170 | 130 / 130 / 230 | 30 |
Stellweg: Bei -250 bis 250 V, Toleranz -10/+20 %; * ±30 %.
Länge L: Toleranz ±0,3 mm
Elektrische Kapazität: Gemessen bei 1 Vpp, 1 kHz, RT, Toleranz ±20 %.
Axiale Resonanzfrequenz: Gemessen bei 1 Vpp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.
Piezokeramik: PIC255
Standardanschlüsse: PTFE-isolierte Anschlusslitzen, 100 mm, AWG 32, Ø 0,49 mm.
Betriebsspannungsbereich: -250 bis 250 V
Betriebstemperaturbereich: -20 bis 85 °C
Standardendstücke: Keramik (passives PZT)
Mantelfläche: Epoxidharz
Empfohlene Elektroniken: E-413, E-508.
Andere Spezifikationen auf Anfrage.
