PRYY Piezoelektrische Scheiben

Auf die Anwendung abgestimmtes Piezomaterial
Vollflächige Kontaktelektroden

Angebot / Bestellung

Piezoelektrische Scheiben, Abmessungen in mm

Piezoelektrische Scheiben, Zuordnung der Maße und Polarisationsrichtung P

Auslenkung piezoelektrischer Scheiben, Dickenschwingung

Einsatzgebiete

Piezokomponenten aus ferroelektrisch weichem Piezomaterial (PIC255):

Sensorik
Aktorik
Luftultraschall

Piezokomponenten aus ferroelektrisch hartem Piezomaterial (PIC181):

Leistungsschall
Sonar

Sonderausführungen und andere Spezifikationen auf Anfrage

Abmessungen flexibel wählbar

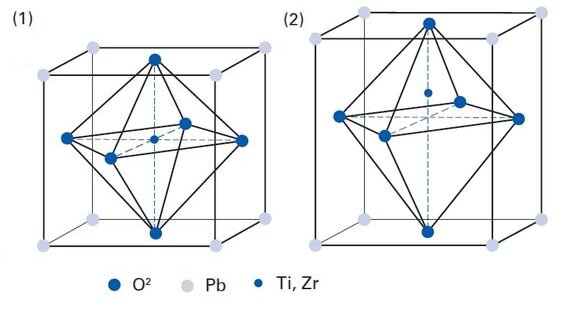

Piezomaterial
Kontaktierung
Polarität
Elektrische Anschlüsse
Aufbau- und Verbindungstechnik
Besondere Umgebungsbedingungen

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2017-09-20

pdf - 645 KB

Version / Datum

2022-11-23

pdf - 497 KB

Version / Datum

2022-11-23

pdf - 546 KB

Download

Antriebseigenschaften	PRYY-0886	000022817	000084902	PRYY+0398	000084903	000053020	000053024	PRYY-1129	000014300	PRYY+1119	PRYY+0110	PRYY+0111	PRYY+0372	PRYY+0327	PRYY+0332	PRYY+0333	PRYY+0349	PRYY+0170	PRYY+0354	000014801	PRYY+0189	PRYY+0190	PRYY-0884	PRYY+0853	PRYY+0850	PRYY+0392	PRYY+0395	000053021	000053025	PRYY-0445	000052797	PRYY+1113	PRYY+0107	PRYY+0442	PRYY+0108	PRYY+0321	PRYY+0325	PRYY+0326	PRYY+0344	PRYY+0348	PRYY+0168	000052809	000052810	PRYY+0187	Toleranz
Elektrische Kapazität	0,053 nF	0,338 nF	0,056 nF	0,992 nF	0,152 nF	1,676 nF	0,504 nF	0,764 nF	0,404 nF	5,24 nF	2,28 nF	1,22 nF	0,634 nF	12,906 nF	3,2 nF	1,625 nF	22,3 nF	5,06 nF	2,56 nF	35 nF	7,82 nF	3,996 nF	0,036 nF	0,232 nF	0,038 nF	0,68 nF	0,104 nF	1,15 nF	0,346 nF	0,524 nF	0,277 nF	3,593 nF	1,563 nF	0,837 nF	0,435 nF	8,85 nF	2,194 nF	1,114 nF	15,291 nF	3,47 nF	1,755 nF	24 nF	5,362 nF	2,74 nF	±20 %
Kopplungsfaktor kp	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56
Kopplungsfaktor kt	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,47	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46	0,46
Mechanische Eigenschaften	PRYY-0886	000022817	000084902	PRYY+0398	000084903	000053020	000053024	PRYY-1129	000014300	PRYY+1119	PRYY+0110	PRYY+0111	PRYY+0372	PRYY+0327	PRYY+0332	PRYY+0333	PRYY+0349	PRYY+0170	PRYY+0354	000014801	PRYY+0189	PRYY+0190	PRYY-0884	PRYY+0853	PRYY+0850	PRYY+0392	PRYY+0395	000053021	000053025	PRYY-0445	000052797	PRYY+1113	PRYY+0107	PRYY+0442	PRYY+0108	PRYY+0321	PRYY+0325	PRYY+0326	PRYY+0344	PRYY+0348	PRYY+0168	000052809	000052810	PRYY+0187	Toleranz
Resonanzfrequenz (Dicke)	2000 kHz	8000 kHz	1000 kHz	8000 kHz	1000 kHz	8000 kHz	2000 kHz	2000 kHz	1000 kHz	10000 kHz	4000 kHz	2000 kHz	1000 kHz	10000 kHz	2000 kHz	1000 kHz	10000 kHz	2000 kHz	1000 kHz	10000 kHz	2000 kHz	1000 kHz	2110 kHz	8440 kHz	1055 kHz	8440 kHz	1055 kHz	8440 kHz	2110 kHz	2110 kHz	1055 kHz	10550 kHz	4220 kHz	2110 kHz	1055 kHz	10550 kHz	2110 kHz	1055 kHz	10550 kHz	2110 kHz	1055 kHz	10550 kHz	2110 kHz	1055 kHz
Resonanzfrequenz (radial)	1000 kHz	667 kHz	667 kHz	400 kHz	400 kHz	308 kHz	308 kHz	250 kHz	250 kHz	200 kHz	200 kHz	200 kHz	200 kHz	125 kHz	125 kHz	125 kHz	100 kHz	100 kHz	100 kHz	80 kHz	80 kHz	80 kHz	1135 kHz	757 kHz	757 kHz	454 kHz	454 kHz	349 kHz	349 kHz	284 kHz	284 kHz	227 kHz	227 kHz	227 kHz	227 kHz	142 kHz	142 kHz	142 kHz	114 kHz	114 kHz	114 kHz	91 kHz	91 kHz	91 kHz
Piezomaterial	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC255	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181	PIC181
Elektrode	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt	Ag siebgedruckt
Außendurchmesser	2 mm	3 mm	3 mm	5 mm	5 mm	6,5 mm	6,5 mm	8 mm	8 mm	10 mm	10 mm	10 mm	10 mm	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	25 mm	25 mm	25 mm	2 mm	3 mm	3 mm	5 mm	5 mm	6,5 mm	6,5 mm	8 mm	8 mm	10 mm	10 mm	10 mm	10 mm	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm	25 mm	25 mm	25 mm
Dicke	1 mm	0,25 mm	2 mm	0,25 mm	2 mm	0,25 mm	1 mm	1 mm	2 mm	0,2 mm	0,5 mm	1 mm	2 mm	0,2 mm	1 mm	2 mm	0,2 mm	1 mm	2 mm	0,2 mm	1 mm	2 mm	1 mm	0,25 mm	2 mm	0,25 mm	2 mm	0,25 mm	1 mm	1 mm	2 mm	0,2 mm	0,5 mm	1 mm	2 mm	0,2 mm	1 mm	2 mm	0,2 mm	1 mm	2 mm	0,2 mm	1 mm	2 mm

Hinweis zu Resonanzfrequenz (Dicke): Aufgrund der Verkopplung von Dickenschwingung und Radialschwingung kann der tatsächliche Wert um ±5 % (unter 2000 kHz) oder ±10 % (ab 2000 kHz) abweichen.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2017-09-20

pdf - 645 KB

Version / Datum

2022-11-23

pdf - 497 KB

Version / Datum

2022-11-23

pdf - 546 KB

Download

Dokumentation

Handhabung und elektrische Kontaktierung von Piezokomponenten

Version / Datum

2019-02-12

pdf - 718 KB

Version / Datum

2019-02-12

pdf - 725 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

PRYY-0886

Piezoelektrische Scheibe, Außendurchmesser (OD) = 2 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000022817

Piezoelektrische Scheibe, Außendurchmesser (OD) = 3 mm × Dicke (TH) = 0,25 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000084902

Piezoelektrische Scheibe, Außendurchmesser (OD) = 3 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0398

Piezoelektrische Scheibe, Außendurchmesser (OD) = 5 mm × Dicke (TH) = 0,25 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000084903

Piezoelektrische Scheibe, Außendurchmesser (OD) = 5 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000053020

Piezoelektrische Scheibe, Außendurchmesser (OD) = 6,5 mm × Dicke (TH) = 0,25 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000053024

Piezoelektrische Scheibe, Außendurchmesser (OD) = 6,5 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY-1129

Piezoelektrische Scheibe, Außendurchmesser (OD) = 8 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000014300

Piezoelektrische Scheibe, Außendurchmesser (OD) = 8 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+1119

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0110

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 0,5 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0111

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0372

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0327

Piezoelektrische Scheibe, Außendurchmesser (OD) = 16 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0332

Piezoelektrische Scheibe, Außendurchmesser (OD) = 16 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0333

Piezoelektrische Scheibe, Außendurchmesser (OD) = 16 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0349

Piezoelektrische Scheibe, Außendurchmesser (OD) = 20 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0170

Piezoelektrische Scheibe, Außendurchmesser (OD) = 20 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0354

Piezoelektrische Scheibe, Außendurchmesser (OD) = 20 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000014801

Piezoelektrische Scheibe, Außendurchmesser (OD) = 25 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0189

Piezoelektrische Scheibe, Außendurchmesser (OD) = 25 mm × Dicke (TH) = 1 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0190

Piezoelektrische Scheibe, Außendurchmesser (OD) = 25 mm × Dicke (TH) = 2 mm, Piezomaterial PIC255, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY-0884

Piezoelektrische Scheibe, Außendurchmesser (OD) = 2 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0853

Piezoelektrische Scheibe, Außendurchmesser (OD) = 3 mm × Dicke (TH) = 0,25 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0850

Piezoelektrische Scheibe, Außendurchmesser (OD) = 3 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0392

Piezoelektrische Scheibe, Außendurchmesser (OD) = 5 mm × Dicke (TH) = 0,25 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0395

Piezoelektrische Scheibe, Außendurchmesser (OD) = 5 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000053021

Piezoelektrische Scheibe, Außendurchmesser (OD) = 6,5 mm × Dicke (TH) = 0,25 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000053025

Piezoelektrische Scheibe, Außendurchmesser (OD) = 6,5 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY-0445

Piezoelektrische Scheibe, Außendurchmesser (OD) = 8 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000052797

Piezoelektrische Scheibe, Außendurchmesser (OD) = 8 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+1113

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0107

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 0,5 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0442

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0108

Piezoelektrische Scheibe, Außendurchmesser (OD) = 10 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0321

Piezoelektrische Scheibe, Außendurchmesser (OD) = 16 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0325

Piezoelektrische Scheibe, Außendurchmesser (OD) = 16 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0326

Piezoelektrische Scheibe, Außendurchmesser (OD) = 16 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0344

Piezoelektrische Scheibe, Außendurchmesser (OD) = 20 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0348

Piezoelektrische Scheibe, Außendurchmesser (OD) = 20 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0168

Piezoelektrische Scheibe, Außendurchmesser (OD) = 20 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000052809

Piezoelektrische Scheibe, Außendurchmesser (OD) = 25 mm × Dicke (TH) = 0,2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

000052810

Piezoelektrische Scheibe, Außendurchmesser (OD) = 25 mm × Dicke (TH) = 1 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

PRYY+0187

Piezoelektrische Scheibe, Außendurchmesser (OD) = 25 mm × Dicke (TH) = 2 mm, Piezomaterial PIC181, Elektrode Ag siebgedruckt

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
