PT230 Piezo-Scannerrohr

Hochdynamischer Betrieb mit geringen Lasten

  • Laterale und axiale Bewegung
  • Sub-nm-Auflösung
  • Ideal für OEM-Anwendungen
  • Flexibel durch zahlreiche Ausführungsvarianten
  • UHV-kompatibel bis 10-9 hPa
PT230 Piezo-Scannerrohr
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

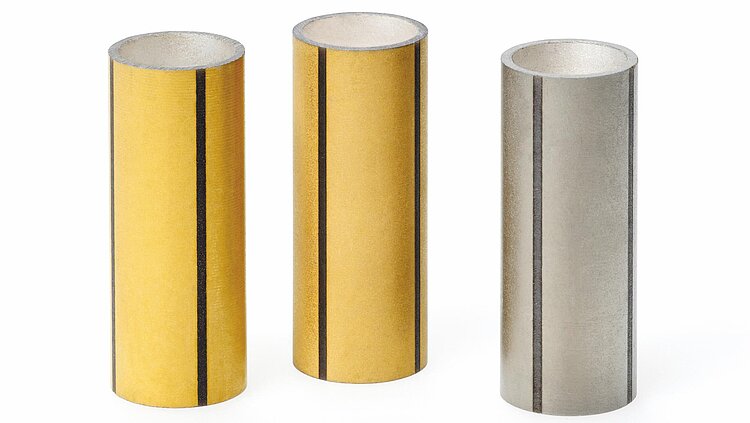

Piezoaktor / Scannerrohr

Betriebsspannung bipolar bis ±250 V. Vierfach segmentierte Elektroden für axiale und XY-Auslenkung. Monolithischer piezokeramischer Aktor mit minimalen geometrischen Toleranzen. UHV-kompatibel bis 10-9 hPa. Kurze Lieferzeiten

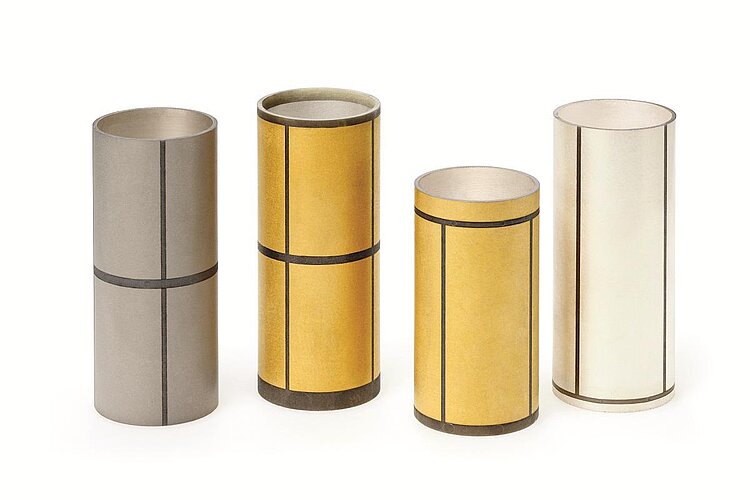

Sonderausführungen mit geänderten Spezifikationen

  • Materialien
  • Spannungsbereich, Auslenkung
  • Toleranzen
  • Applizierte Sensoren
  • Erweiterter Temperaturbereich
  • Segmentierung der Elektroden, Umkontakte, umlaufende Isolierstege
  • Nichtmagnetisch

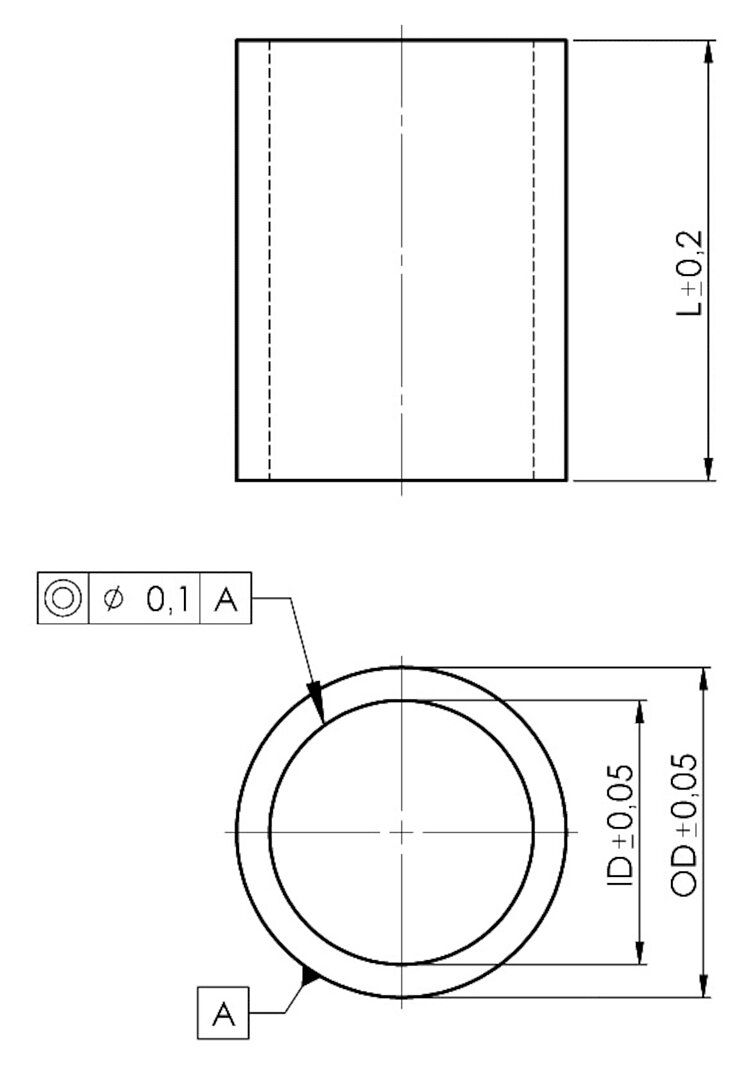

Mögliche Abmessungen

  • Länge L max. 70 mm
  • Außendurchmesser OD 2 bis 80 mm
  • Innendurchmesser ID 0,8 bis 74 mm
  • Min. Wanddicke 0,30 mm



Einsatzgebiete

Industrie und Forschung, UHV-Umgebung bis 10-9 hPa. Für Mikrodosierung, Mikromanipulation, Scanning Mikroskopie (AFM, STM, etc.), Faserstrecker

Spezifikationen

Datenblatt

Datenblatt PT230

Version / Datum
2016-06-16
pdf - 847 KB
Version / Datum
2016-06-16
pdf - 845 KB

Downloads

Datenblatt

Datenblatt

Datenblatt PT230

Version / Datum
2016-06-16
pdf - 847 KB
Version / Datum
2016-06-16
pdf - 845 KB

Dokumentation

Dokumentation

Benutzerhandbuch A000T0047

Handhabung und elektrische Kontaktierung von Piezokomponenten

Version / Datum
2019-02-12
pdf - 718 KB
Version / Datum
2019-02-12
pdf - 725 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
