P-737.1SL
PIFOC® Z-Probenpositionierer; 100 µm Stellweg; DMS, indirekte Positionsmessung; LEMO-Stecker; 2 m Kabellänge

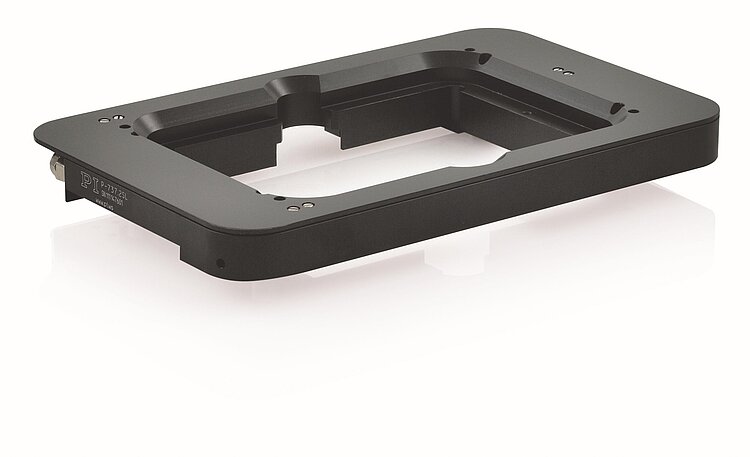

P-737 PIFOC® Z-Probenpositionierer
Mit großer Apertur und flacher Bauform
- Stellwege bis 500 µm
- Große Apertur 128,5 mm × 86,5 mm zur Aufnahme von Mikrotiterplatten
- Niedrige Bauhöhe 20 mm

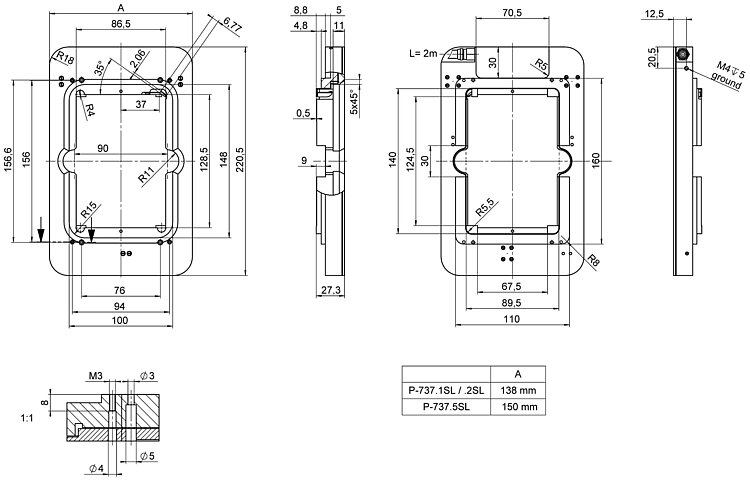

P-737, Abmessungen in mm
P-737 PIFOC® Z-Probenpositionierer
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
- Superresolution-Mikroskopie
- Lichtscheibenmikroskopie
- Konfokale Mikroskopie
- 3-D-Imaging
- Screening
- Interferometrie
- Messtechnik
- Autofokus-Systeme
- Biotechnologie
- Halbleitertests
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Spezifikationen
Spezifikationen
| Bewegen | P-737.1SL | P-737.2SL | P-737.5SL | Toleranz |
|---|---|---|---|---|
| Aktive Achsen | Z | Z | Z | |
| Stellweg in Z | 100 µm | 250 µm | 500 µm | |
| Stellweg in Z, ungeregelt, bei -20 bis 120 V | 150 µm | 280 µm | 550 µm | +20 / -0 % |
| Linearitätsabweichung, geregelt | 0,2 % | 0,5 % | 0,8 % | typ. |
| Gieren (Rotatorisches Übersprechen in θX bei Bewegung in Z) | ± 36 µrad | ± 36 µrad | ± 36 µrad | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in Z) | ± 36 µrad | ± 100 µrad | ± 100 µrad | typ. |
| Positionieren | P-737.1SL | P-737.2SL | P-737.5SL | Toleranz |
| Unidirektionale Wiederholgenauigkeit in Z | ± 6 nm | ± 12 nm | ± 15 nm | typ. |
| Auflösung in Z, ungeregelt | 0,8 nm | 1 nm | 1,6 nm | typ. |
| Integrierter Sensor | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | |
| Systemauflösung in Z | 2,5 nm | 4 nm | 5 nm | typ. |
| Antriebseigenschaften | P-737.1SL | P-737.2SL | P-737.5SL | Toleranz |
| Antriebstyp | PICMA® | PICMA® | PICMA® | |
| Elektrische Kapazität in Z | 6,3 µF | 9,3 µF | 13,8 µF | ±20 % |
| Mechanische Eigenschaften | P-737.1SL | P-737.2SL | P-737.5SL | Toleranz |
| Resonanzfrequenz in Z, unbelastet | 270 Hz | 210 Hz | 122 Hz | ±20 % |
| Resonanzfrequenz in Z, belastet mit 100 g | 230 Hz | 180 Hz | 115 Hz | ±20 % |
| Resonanzfrequenz in Z, belastet mit 200 g | 210 Hz | 155 Hz | 100 Hz | ±20 % |
| Zulässige Druckkraft in Z | 50 N | 50 N | 50 N | max. |
| Zulässige Zugkraft in Z | 20 N | 20 N | 20 N | max. |
| Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | |
| Gesamtmasse | 700 g | 700 g | 850 g | ±5 % |
| Material | Aluminium | Aluminium | Aluminium | |
| Anschlüsse und Umgebung | P-737.1SL | P-737.2SL | P-737.5SL | Toleranz |
| Betriebstemperaturbereich | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | |
| Anschluss | LEMO FFS.00.250.CTCE24 | LEMO FFS.00.250.CTCE24 | LEMO FFS.00.250.CTCE24 | |
| Sensoranschluss | LEMO FFA.0S.304.CLAC32 | LEMO FFA.0S.304.CLAC32 | LEMO FFA.0S.304.CLAC32 | |
| Kabellänge | 2 m | 2 m | 2 m | ±10 mm |
| Empfohlene Controller / Treiber | E-503, E-625, E-665, E-709 | E-503, E-625, E-665, E-709 | E-503, E-625, E-665, E-709 |
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
Varianten mit direkt messenden, hochauflösenden kapazitiven Sensoren auf Anfrage.
