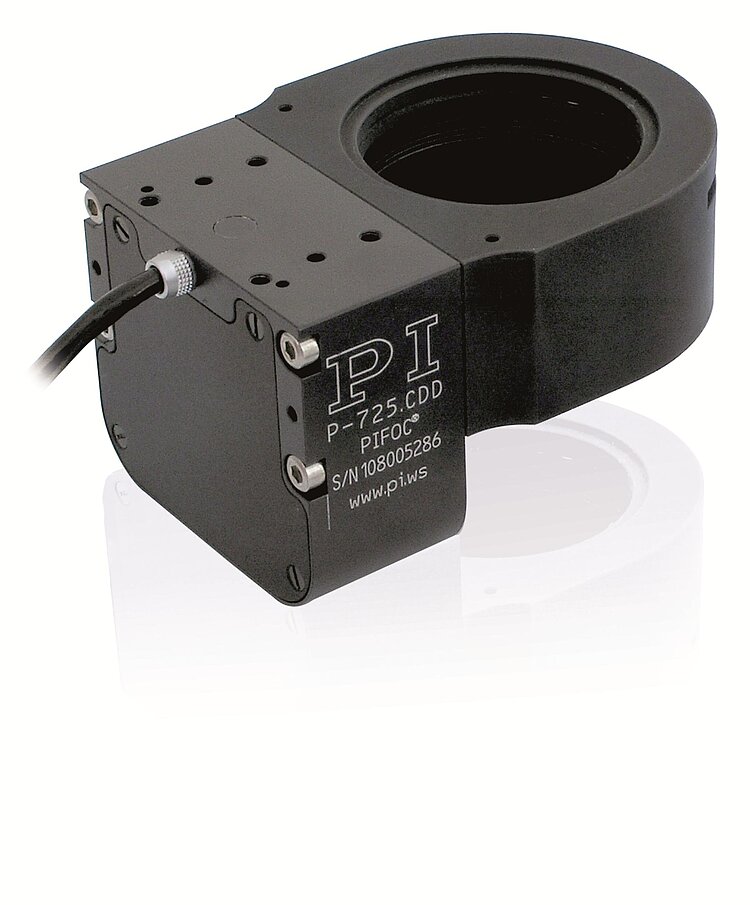

P-725.CDD PIFOC® Hochdynamischer Piezoscanner

Nanopositionierer und Scanner für Mikroskop-Objektive

  • Kürzeste Einschwingzeit unter 5 ms mit Mikroskopobjektiv
  • Stellweg 18 µm
  • Feinpositionierung von Objektiven mit Sub-nm Auflösung
  • Minimaler Objektivversatz durch Parallelflexureführung
  • Höchste Linearität durch Direktmetrologie mit kapazitiven Sensoren
  • Kompatibel mit MetaMorph Imaging-Software
  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • QuickLock-Adapter für einfache Installation
P-725.CDD PIFOC® Hochdynamischer Piezoscanner
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Einsatzgebiete

  • Superresolution-Mikroskopie
  • Lichtscheibenmikroskopie
  • Konfokale Mikroskopie
  • 3-D-Imaging
  • Screening
  • Interferometrie
  • Messtechnik
  • Autofokus-Systeme
  • Biotechnologie
  • Halbleitertests

Überragende Lebensdauer dank PICMA® Piezoaktoren

Die patentierten PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Sub-Nanometer-Auflösung mit kapazitiven Sensoren

Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.

Automatische Konfiguration und schneller Komponentenaustausch

Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.

Höchste Genauigkeit durch direkte Positionsmessung

Bewegungen werden direkt an der Bewegungsplattform ohne Beeinflussung durch Antriebs- oder Führungselemente gemessen. Dies ermöglicht eine optimale Wiederholgenauigkeit, eine hervorragende Stabilität und eine steife, schnell ansprechende Regelung.

Spezifikationen

Datenblatt

Datenblatt P-721.xxQ

Version / Datum
2022-04-11
pdf - 460 KB
Version / Datum
2022-04-11
pdf - 465 KB

Downloads

Produktmitteilung

Produktmitteilung

Product Change Notification P-72x

PIFOC Portfolio

Version / Datum
00.002 2021-09-28
pdf - 624 KB
Englisch
Produktmitteilung

Product Change Notification Piezo Actuator Driven Products

Version / Datum
2021-04-19
pdf - 377 KB
Englisch

Datenblatt

Datenblatt

Datenblatt P-721.xxQ

Version / Datum
2022-04-11
pdf - 460 KB
Version / Datum
2022-04-11
pdf - 465 KB
Datenblatt

Datenblatt P-725.CDD

Version / Datum
2022-03-31
pdf - 608 KB
Version / Datum
2022-03-31
pdf - 613 KB
Version / Datum
2018-06-14
pdf - 748 KB
Version / Datum
2018-10-24
pdf - 823 KB

Dokumentation

Dokumentation

Kurzanleitung PZ240

Piezopositioniersysteme: P-5xx / P-6xx / P-7xx

Version / Datum
6.1.0 10/2019
pdf - 1 MB
Version / Datum
6.1.0 10/2019
pdf - 1 MB
Dokumentation

Benutzerhandbuch P725T0010

P-725.xxx PIFOC ® Objektivscanner

Version / Datum
2022-04-01
pdf - 2 MB
Version / Datum
2022-04-01
pdf - 2 MB
Dokumentation

Installationsanleitung P721T0002

P-721 Gewindeadapter für P-721 / P-725.xxx PIFOC® Objektivscanner

Version / Datum
2022-04-01
pdf - 795 KB
Version / Datum
2022-04-01
pdf - 804 KB

3-D-Modelle

3-D-Modelle

P-725.xDD 3D Modell

zip - 574 KB
