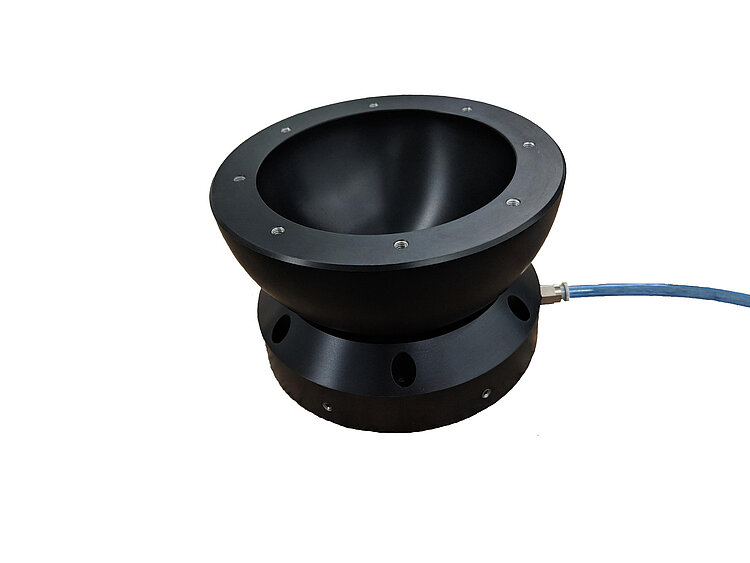

A-65x PIglide HB: Hemisphärisches Luftlagermodul

Reibungsfrei, ideal für rotatorische Bewegung in drei Achsen

  • Reinraumtauglich
  • Geringe Trägheit, Rotationsfreiheit in drei Richtungen
  • Durchmesser bis 300 mm
  • Belastbarkeit bis 635 kg, Kippbereich bis ±45°
  • Betriebsdruck von 30 psi bis 90 psi (207 kPa bis 621 kPa)
  • Ideal für Satellitenlagenregelung und Simulation der Schwerelosigkeit
A-65x PIglide HB: Hemisphärisches Luftlagermodul
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Übersicht

Die PIglide HB Serie mit sphärischen Luftlagern ermöglicht einzigartige Positionierungs- und Simulationsanwendungen in den Bereichen von Forschung und Industrie. Diese Lager bieten ausgezeichnete Belastbarkeit und Steifigkeit und gleichzeitig inhärent reibungsfreie Bewegung in drei rotatorischen Achsen. Die sphärischen Lager, die häufig in der Forschung der Schwerelosigkeit bei Satelliten eingesetzt werden, werden auch in Systemen für präzise Chipkontaktierung und optische Justage eingesetzt. Durch den Einsatz sphärischer Lager an beiden Enden einer Spindelwelle ist es möglich, extrem steife Spindeln zu bauen. Diese Anordnung erlaubt die präzise Justage auf der Spindelwelle im Betrieb durch die Bewegung eines sphärischen Lagers relativ zum Anderen.

Zubehör und Optionen

  • Luftreglermodul
  • Sonderkonfigurationen auf Anfrage

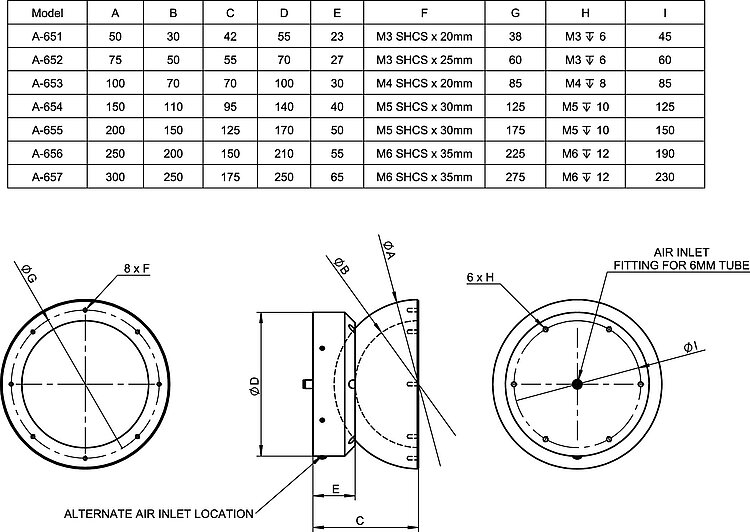

Spezifikationen

Datenblatt

Datenblatt A-65x

Version / Datum
2021-02-11
pdf - 846 KB
Version / Datum
2021-02-10
pdf - 850 KB
Version / Datum
2020-01-15
pdf - 336 KB

Downloads

Datenblatt

Datenblatt

Datenblatt A-65x

Version / Datum
2021-02-11
pdf - 846 KB
Version / Datum
2021-02-10
pdf - 850 KB
Version / Datum
2020-01-15
pdf - 336 KB

Dokumentation

Dokumentation

Benutzerhandbuch A-65x

PIglide HB: Hemisphärisches Luftlager

Version / Datum
v.3 2019-03-21
pdf - 686 KB
Englisch

3-D-Modelle

3-D-Modelle

A-65x 3D-Modell

zip - 578 KB

Whitepaper

Whitepaper

Luftlager: Wann sie in Ihrer Bewegungsapplikation verwendet und wann sie vermieden werden sollten

Nicht alle Positioniertische sind gleich aufgebaut. Autor: Matt Reck, PI

Version / Datum
WP4003 2015-09
pdf - 3 MB
Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.

Kompatibles Zubehör Verwandte Produkte
