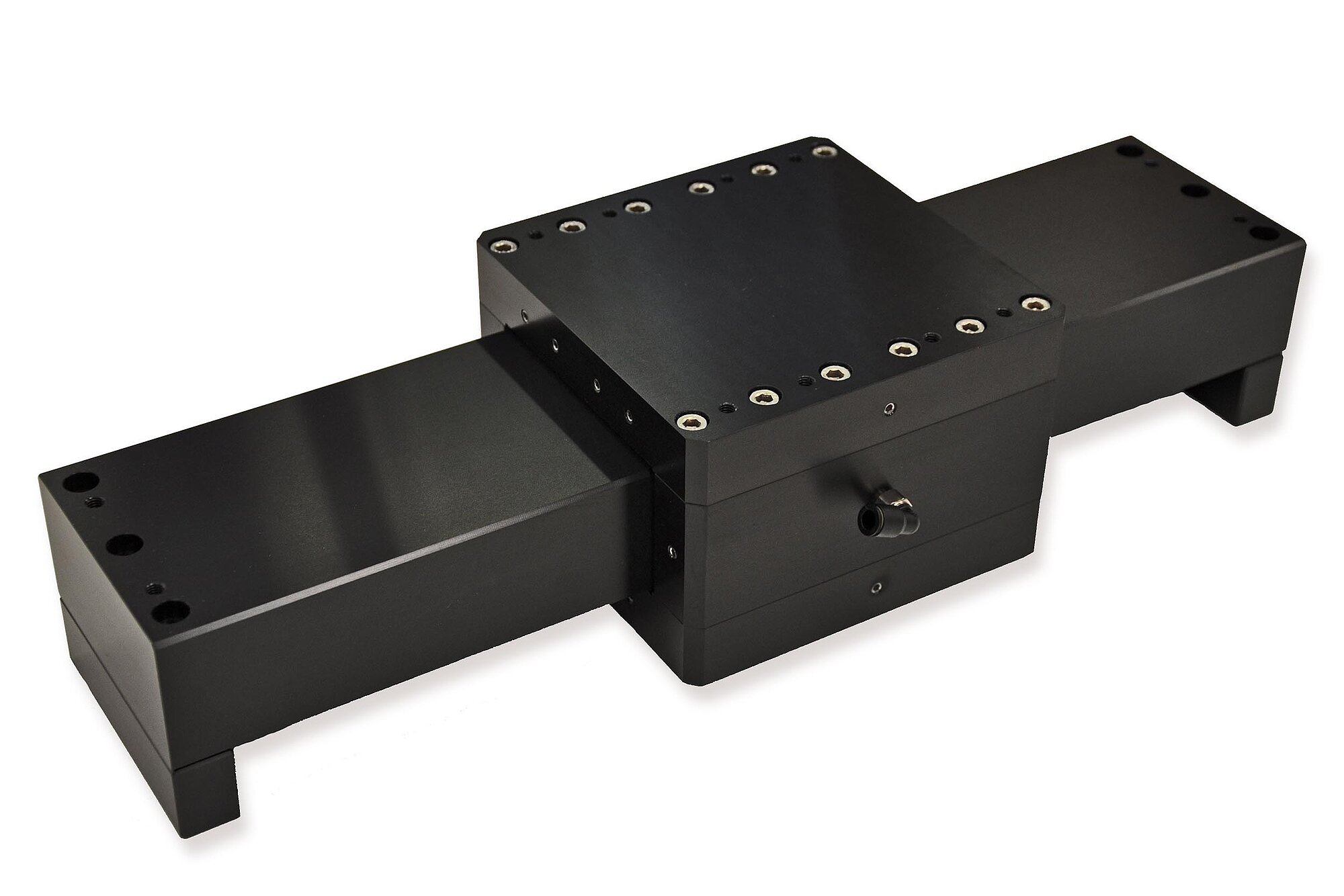

A-10x PIglide RB Lineares Luftlagermodul

Reibungsfrei, ideal für Positionierung, Scanning, Metrologie

  • Ideal für Scan-Anwendungen oder hochauflösende Positionierung
  • Reinraumtauglich
  • Größe der Bewegungsplattform bis 300 mm × 300 mm
  • Stellwege bis 1 m
  • Belastbarkeit bis 775 kg
  • Geradheit / Ebenheit bis 0,5 μm je 25 mm
  • Neigen / Rollen / Gieren bis 1,2 µrad je 25 mm
A-10x PIglide RB Lineares Luftlagermodul
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Lineare Luftlager der PIglide RB Serie sind genau das Richtige für Anwendungen, die eine ruhige, präzise, Linearbewegung benötigen. Diese Luftlagermodule ersetzen Kugel- oder Kreuzrollenführungen und sind einfach zu integrieren. Sie bieten verbesserte Geradheit, Winkelabweichung und Wiederholgenauigkeit gegenüber Verstelleinheiten mit Kugelführungen, besonders für Stellwege länger als 100 mm.

Da Luftlager prinzipiell reibungsfrei sind, arbeiten sie ohne Haftreibung beim Anfahren oder Laufreibung, auch unter Höchstlast. Luftlager arbeiten kontaktfrei und mit gereinigter Luft, sodass sie nahezu wartungs- und verschleißfrei sind.

Zubehör und Optionen

  • Luftreglermodul
  • Montagefüße
  • Sonderkonfigurationen auf Anfrage
  • Mehrere Bewegungsplattformen auf einer Führung
  • Konstruktionen mit bewegter Führung

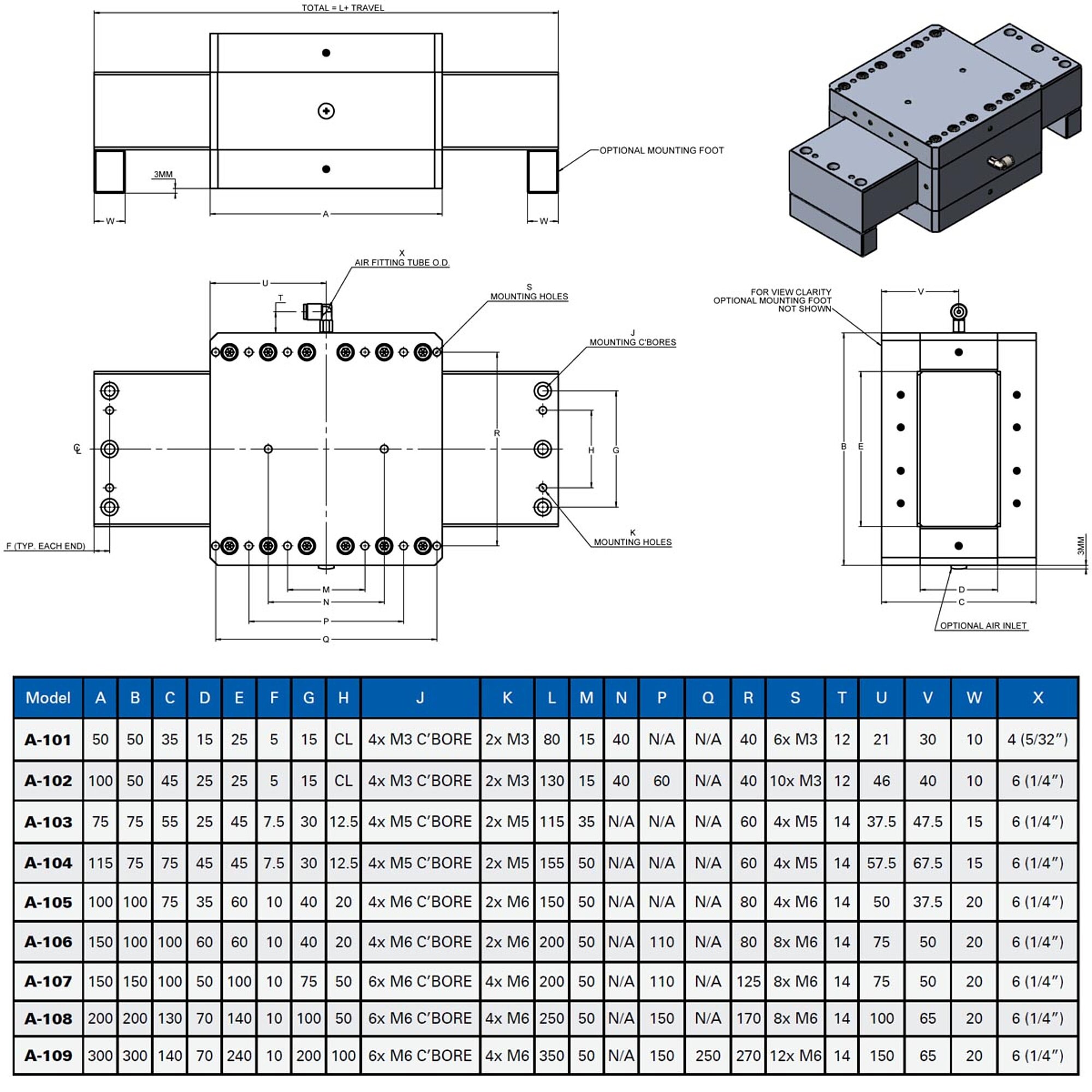

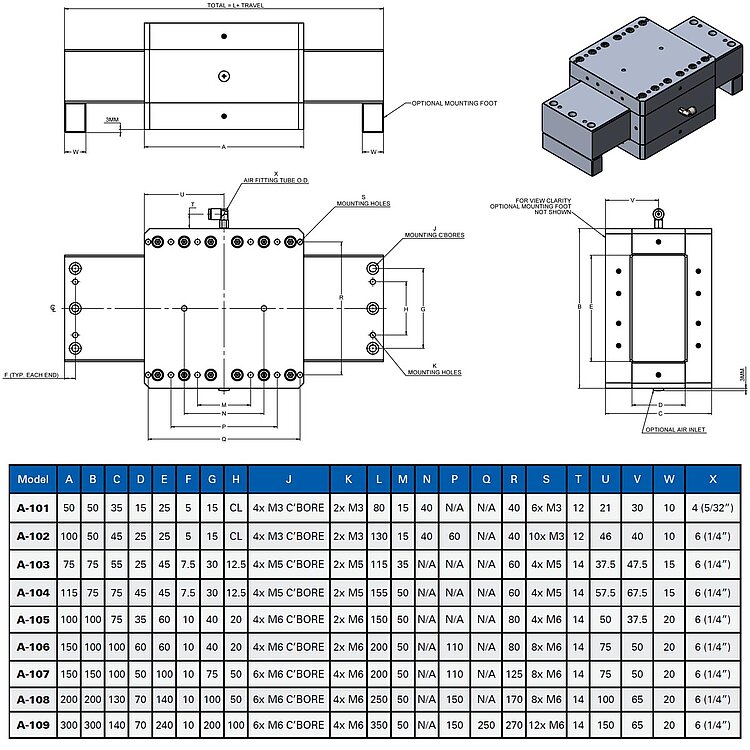

Spezifikationen

Datenblatt

Datenblatt A-10x

Version / Datum
2020-05-15
pdf - 519 KB
Version / Datum
2020-05-15
pdf - 523 KB
Version / Datum
2017-08-07
pdf - 748 KB

Downloads

Datenblatt

Datenblatt

Datenblatt A-10x

Version / Datum
2020-05-15
pdf - 519 KB
Version / Datum
2020-05-15
pdf - 523 KB
Version / Datum
2017-08-07
pdf - 748 KB

Dokumentation

Dokumentation

User Manual A-10x

User Manual A-10x

Version / Datum
2016-10-28
pdf - 594 KB
Englisch

3-D-Modelle

3-D-Modelle

A-10x 3D-Modell

zip - 2 MB

Whitepaper

Whitepaper

Luftlager: Wann sie in Ihrer Bewegungsapplikation verwendet und wann sie vermieden werden sollten

Nicht alle Positioniertische sind gleich aufgebaut. Autor: Matt Reck, PI

Version / Datum
WP4003 2015-09
pdf - 3 MB
Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Größe der Bewegungsplattform 50 mm × 50 mm

Größe der Bewegungsplattform 50 mm × 100 mm

Größe der Bewegungsplattform 75 mm × 75 mm

Größe der Bewegungsplattform 75 mm × 115 mm

Größe der Bewegungsplattform 100 mm × 100 mm

Größe der Bewegungsplattform 100 mm × 150 mm

Größe der Bewegungsplattform 150 mm × 150 mm

Größe der Bewegungsplattform 200 mm × 200 mm

Größe der Bewegungsplattform 300 mm × 300 mm

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.
