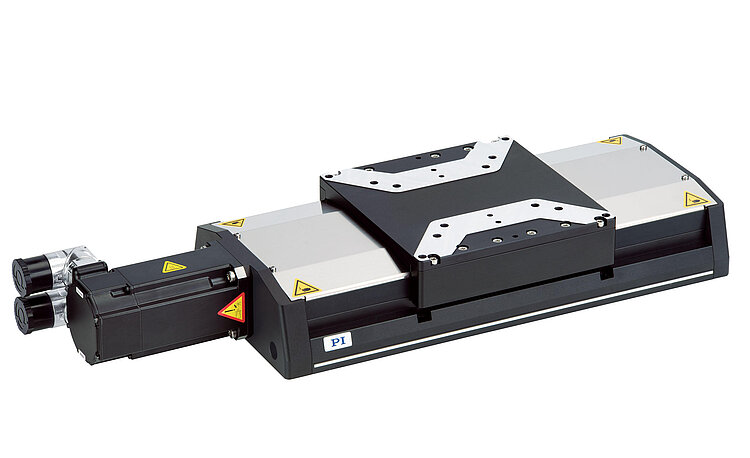

L-417 Hochlast-Lineartisch
Hohe Leistungsfähigkeit, Spindelantrieb
- Breite 166 mm
- Stellweg bis 813 mm
- Präzisions-Kugelumlaufspindel
- Inkrementeller oder absoluter Linearencoder, verschiedene Auflösungen
- Präzise Kugelumlaufführungen, Belastbarkeit bis 450 N
- Seitliches Abdeckband zum Schutz vor Partikeln
Leistungsstarker Lineartisch für den Einsatz in anspruchsvollen Industrieapplikationen
Präzise Kugelumlaufspindeln, leistungsfähige Synchron-Servomotoren, hochbelastbare Kugelumlaufführungen und präzise Rotations- und Linearencoder ermöglichen den dauerhaften und zuverlässigen Betrieb unter Hochlast. Die optionale Haltebremse ermöglicht den Einsatz als Z-Achse. Die Kugelumlaufspindel ist von außen ohne Demontage nachschmierbar, für hohe Zuverlässigkeit und lange Lebensdauer. Auch die Integration in eine kundenseitige Zentralschmieranlage ist möglich. Das seitliche Abdeckband und der Spülluftanschluss verhindern die Kontaminierung mit Partikeln.
Wegweisende Bauweise
Die Kugelumlaufführungen der L-417-Serie sind auf hohe Belastbarkeit und hohe Dynamik ausgelegt. Mit ihrer hohen Auflösung ermöglichen die Motoren verbessertes Führungsverhalten, kleinere Folgefehler und verbesserte Einschwingzeiten.
Optionen
- Haltebremse (L-417.xxxxxxB)
- Verschiedene Rotations- und Linearencoder, absolut und inkrementell

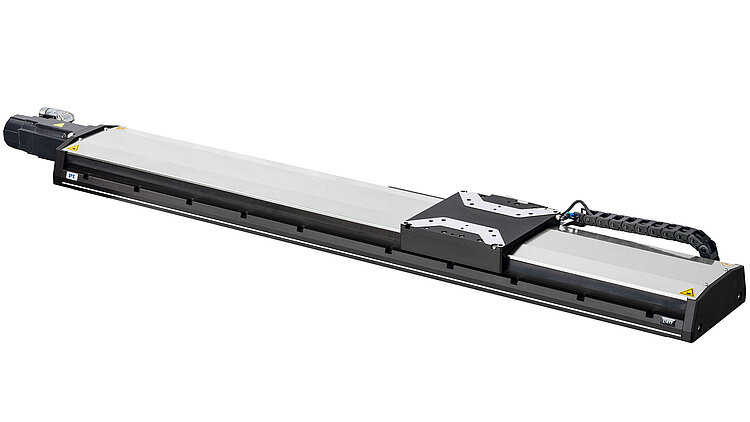

- Versionen mit Linearencoder mit Schleppkette und Anschlussbox (L-417.xxxxxxE1).
- Auf Anfrage: Gefalteter Antriebsstrang mit Riemengetriebe. Diese Modifikation reduziert die Gesamtlänge.
- Auf Anfrage: Kalibrierung und Zertifizierung
Synchron-Servomotor
Diese Motoren verfügen über hohe Positioniergenauigkeit und Überlastfähigkeit in einem großen Drehzahlbereich. Hohes Drehmoment und geringe bewegte Eigenmassen sorgen für eine hohe Dynamik der Antriebe. Die lange Lebensdauer, hohe Leistung und Robustheit dieser Motoren ermöglichen hervorragende Ergebnisse in Anwendungen der industriellen Automatisierung.
Einsatzgebiete
Laserschneiden. Elektronikfertigung. AOI (Automatische optische Inspektion). Automatisierung. Anwendungen mit hohen Anforderungen an Dynamik, Präzision, gleichmäßige Bewegungen, kurze Einschwingzeiten und kleinen Tracking-Fehlern.

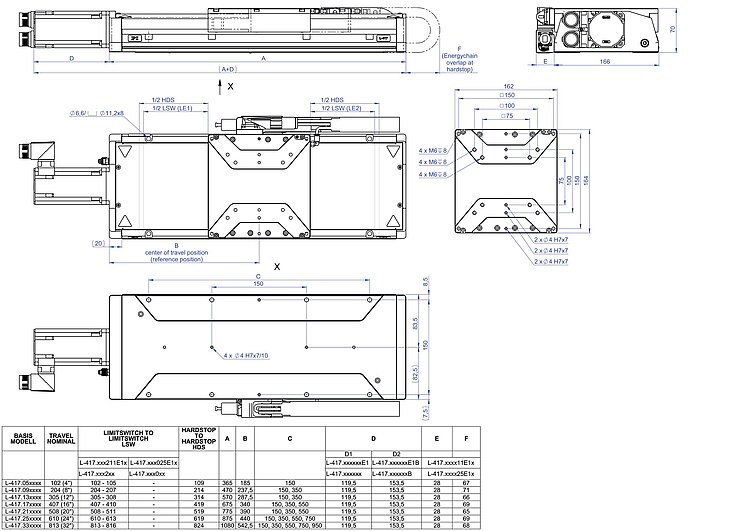

Spezifikationen
Spezifikationen
Encoderoptionen | L-417.xx9232[B] | L-417.xx9054[B] | Einheit | Toleranz |
---|---|---|---|---|
Integrierter Sensor | Inkrementeller Rotationsencoder | Absoluter Rotationsencoder, Multiturn | ||
Sensorsignal | A/B-Quadratur, RS-422 | EnDat 2.1 | ||
Sensorauflösung | 20000 | 8192 | Impulse/U | |
Rechnerische Auflösung | 0,25 | 0,6 | µm | |
Kleinste Schrittweite | 1 | 2 | µm | |
Bidirektionale Wiederholgenauigkeit | ±1 | ±3 | µm | max. |
Endschalter | Hall-Effekt, Öffner, 5 V, NPN | – | ||
Sensoranschluss | M23 | M23 |
Encoderoptionen | L-417.xx9211E1[B] | L-417.xx9025E1[B] | Einheit | Toleranz |
---|---|---|---|---|
Integrierter Sensor | Inkrementeller Linearencoder Zusätzlicher Rotationsencoder, siehe Basisoption | Absolut messender Linearencoder Zusätzlicher Rotationsencoder, siehe Basisoption | ||
Sensorsignal | Sin/cos, 1 V Spitze-Spitze, 20 µm Signalperiode | EnDat 2.2 | ||
Rechnerische Auflösung | – | 0,001 | µm | |
Kleinste Schrittweite | 50 | 50 | nm | typ. |
Bidirektionale Wiederholgenauigkeit | ±0,5 | ±0,5 | µm | max. |
Endschalter | Hall-Effekt, Öffner, 5 V, NPN | – | ||
Sensoranschluss | M15 | M15 |
Mechanische Eigenschaften | L-417.xxxxxx | L-417.xxxxxxB | Einheit | Toleranz |
---|---|---|---|---|
Führungstyp | Kugelumlaufführung | Kugelumlaufführung | ||
Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | ||
Haltebremse | – | Elektromagnetische Sicherheitsbremse | ||
Spindelsteigung | 5 | 5 | mm | |
Druck-/Zugkraft, bestromt | 700 | 700 | N | max. |
Haltekraft, unbestromt | – | 500 | N | typ. |
Belastbarkeit in Z | 450 | 450 | N | max. |
Zulässige Querkraft | 250 | 250 | N | max. |
Zulässiges Moment in θX | 40 | 40 | N·m | max. |
Zulässiges Moment in θY | 30 | 30 | N·m | max. |
Zulässiges Moment in θZ | 40 | 40 | N·m | max. |
Antriebseigenschaften | L-417.xx9 | Einheit | Toleranz |
---|---|---|---|
Antriebstyp | Synchron-Servomotor | ||
Zwischenkreisspannung, effektiv | 320 | VDC | max. |
Spitzenmoment | 2,76 | N·m | typ. |
Nennmoment | 0,7 | N·m | typ. |
Spitzenstrom, effektiv | 10,9 | A | typ. |
Nennstrom, effektiv | 2,73 | A | typ. |
Drehmomentkonstante, effektiv | 0,32 | N·m/A | typ. |
Widerstand Phase-Phase | 5,22 | Ω | typ. |
Induktivität Phase-Phase | 9,7 | mH | typ. |
Gegen-EMK Phase-Phase | 20,4 | V/kRPM | max. |
Polpaarzahl | 3 |
Anschlüsse und Umgebung | L-417 | Einheit | Toleranz |
---|---|---|---|
Material | Aluminium, schwarz eloxiert Edelstahl | ||
Gesamtmasse | L-417.05 (102 mm Stellweg): 9,3 L-417.09 (204 mm Stellweg): 10,8 L-417.13 (305 mm Stellweg): 12,2 L-417.17 (407 mm Stellweg): 13,7 L-417.21 (508 mm Stellweg): 15,1 L-417.25 (610 mm Stellweg): 16,5 L-417.33 (813 mm Stellweg). 19,4 | kg | ±5 % |
Bewegte Masse | 2,4 | kg | ±5 % |
MTBF | 20000 | h | |
Anschluss | M23 (Motor) M23 (Rotationsencoder) optional Anschluss für Linearencoder Aufnahme für Spülluftschlauch mit Außendurchmesser 4 mm Trichterschmiernippel für Schmiermittel Spindel | ||
Endschalter-Anschluss | M8 8-pol. | ||
Empfohlene Controller | G-901.R519 Modularer ACS-Controller |
