E-517 Digitale Bedieneinheit für Piezocontroller

Dieses Produkt wurde durch das folgende neue Produkt abgelöst: E-518 Digitale Schnittstellen- und Funktionseinheit

Funktionsgenerator, Datenrecorder, Display, schnelle Interfaces, System E-500

E-517 Digitale Bedieneinheit für Piezocontroller

Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

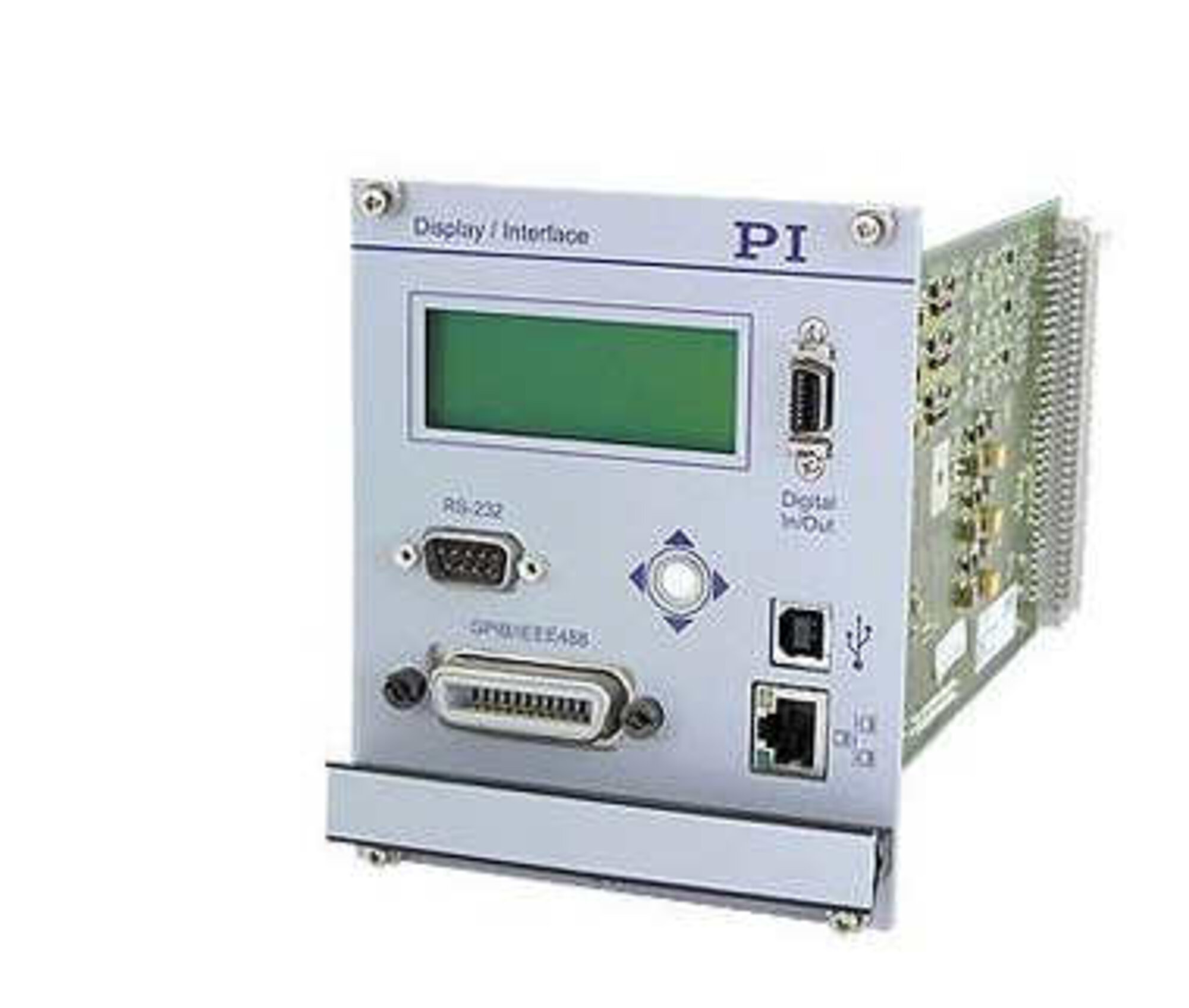

E-517 dreikanaliges Display und Interfacemodul, u.a. mit USB und TCP/IP Schnittstellen

Rauscharme 24 Bit D/A-Wandler
Abtastrate 25 kHz
TCP/IP, USB, IEEE 488 sowie RS-232 Schnittstellen
6-stellige Anzeige für Spannung und Position
1- und 3-Kanal-Ausführungen
Funktionsgenerator mit programmierbaren Trigger-Ein- und Ausgängen
Einschubmodul für E-500 System

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	E-517.i1, E-517.i10	E-517.i3, E-517.i30
Funktion	Digitale Bedieneinheit	Digitale Bedieneinheit
Kanäle	1	3
Prozessor	DSP 60 MHz	DSP 60 MHz
Samplerate Sensor	25 kHz, 8-fach Oversampling	25 kHz, 8-fach Oversampling
Thermische Drift	Stabilität: 0,2 mV	Stabilität: 0,2 mV
Linearität im nominalen Messbereich	0,01 %	0,01 %
Auflösung	DAC: 24 Bit, ±12 VADC: 18 Bit, Sampling	DAC: 24 Bit, ±12 VADC: 18 Bit, Sampling
Schnittstellen und Bedienung
Schnittstelle/Kommunikation	Ethernet (TCP/IP), USB, RS-232, IEEE488 (nur E-517.i1)	Ethernet (TCP/IP), USB, RS-232, IEEE488 (nur E-517.i3)
I/O Leitungen	1 Triggereingang1 Triggerausgang5 VMDR14 Stecker	3 Triggereingänge3 Triggerausgänge5 VMDR14 Stecker
Befehlssatz	PI General Command Set (GCS)	PI General Command Set (GCS)
Bedienersoftware	PIMikroMove®	PIMikroMove®
Softwaretreiber	LabVIEW-Treiber, Libraries für Windows (DLL) und Linux	LabVIEW-Treiber, Libraries für Windows (DLL) und Linux
Unterstützte Funktionen	Funktionsgenerator, Datenrecorder, Makroprogrammierung	Funktionsgenerator, Datenrecorder, Makroprogrammierung
Display und Anzeigen	LCD-Display für Monitorsignale (Position und Spannung), Statusanzeigen und Trackball-Menüs	LCD-Display für Monitorsignale (Position und Spannung), Statusanzeigen und Trackball-Menüs
Manuelle Bedienhilfe	Bedienung über Trackball	Bedienung über Trackball
Umgebung
Betriebstemperaturbereich	5 bis 50 °C	5 bis 50 °C
Abmessungen	21TE / 3HE	21TE / 3HE
Masse	0,37 kg	0,37 kg
Betriebsspannung	E-500 System	E-500 System

Go to download

Dokumentation

Benutzerhandbuch PZ214

E-517 Schnittstellen- / Displaymodul

Version / Datum

2008-12-08

Dokumentsprache Englisch

Anfrage Downloadlink

Dokumentation

Benutzerhandbuch PZ62

E-500 / E-501 Serie modularer Piezocontroller: Gehäuse mit Stromversorgung, Verstärkermodule (E-503, E-504, E-505, E-506, E-508), Sensor- und Sensorcontrollermodule (E-509), Display- und Interfacemodule (E-515, E-517).

Version / Datum

2013-07-11

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format

Version / Datum

1.2.1

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Software Manual PZ209

GCS LabVIEW Driver Set for E-517 Interface / Display Module

Version / Datum

5.7.0 2008-12-15

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software

Version / Datum

6.18.0 2018-10-16

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove

Version / Datum

2.14.0 2020-01-30

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Technical Note A000T0032

PI Update Finder: Softwareaktualisierung ohne Internetverbindung

Version / Datum

2016-02-25

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL

Version / Datum

2.10.0 2019-08-26

Dokumentsprache Englisch

Anfrage Downloadlink

Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0028

Aktualisierung von PI-Software mit dem PIUpdateFinder

Version / Datum

2020-05-20

Version / Datum

2020-05-20

Dokumentsprache

Anfrage Downloadlink

Zu Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

E-517.i3
