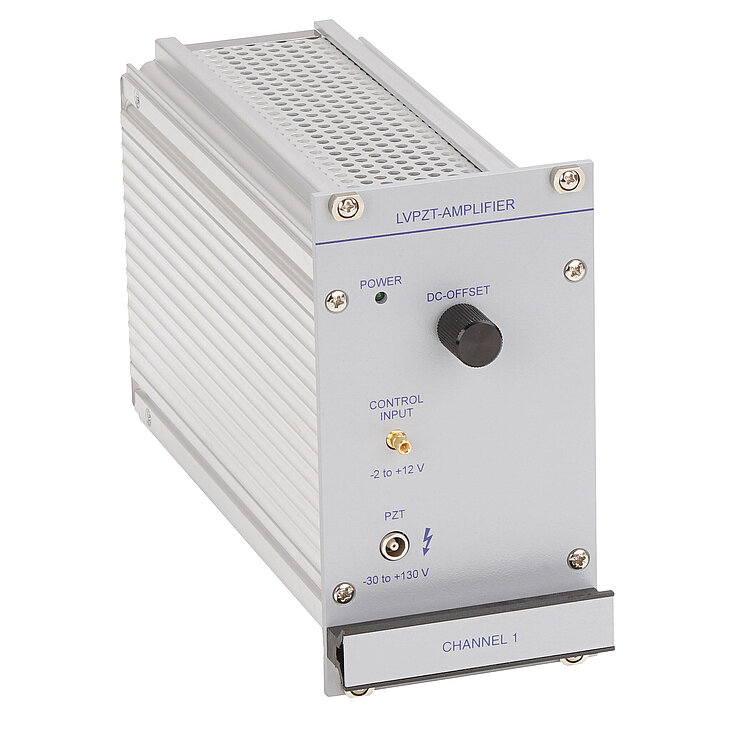

E-504 Piezoverstärkermodul

Hohe Leistung durch Energierückgewinnung, Piezocontroller-System E-500

  • Spitzenleistung 280 W
  • Hohe Dauerleistung von 100 W
  • Ausgangsspannungsbereich -30 bis 130 V
  • Einschubmodul für E-500 System
  • Positionsregelung (optional)
  • Schnittstellen- / Display-Module (optional)
E-504 Piezoverstärkermodul
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Leistungsverstärker für Niedervoltpiezoaktoren

Spitzenströme bis 2000 mA. Spitzenleistung 280 W, Dauerausgangsleistung bis zu 100 W.

Energierückgewinnung

Geschalteter Klasse-D-Verstärker mit kapazitivem Speicher zur Energierückgewinnung. Geringere Beeinflussung der Anwendung dank reduzierter Wärmeabgabe.

Durch das Arbeitsprinzip ist der E-504 besonders gut für hochdynamische Scan- oder Schaltanwendungen geeignet. Für Anwendungen, die statische Positionsstabilität im Sub-Nanometer Bereich erfordern, wird der E-505 empfohlen.

Einsatzgebiete

Industrie, Automatisierung. Hochdynamische Scan- oder Schaltanwendungen.

Spezifikationen

Datenblatt

Datenblatt E-504

Version / Datum
2020-10-07
pdf - 644 KB
Version / Datum
2020-10-07
pdf - 650 KB
Version / Datum
2020-10-07
pdf - 704 KB
Version / Datum
2018-10-24
pdf - 637 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-504

Version / Datum
2020-10-07
pdf - 644 KB
Version / Datum
2020-10-07
pdf - 650 KB
Version / Datum
2020-10-07
pdf - 704 KB
Version / Datum
2018-10-24
pdf - 637 KB

Dokumentation

Dokumentation

Kurzanleitung PZ300

Gehauste analoge Piezoelektroniken E-4xx, E-5xx, E-6xx, E-8xx

Version / Datum
1.1.0 04/2021
pdf - 1 MB
Version / Datum
1.1.0 04/2021
pdf - 1 MB
Dokumentation

Benutzerhandbuch PZ62

E-500 / E-501 Serie modularer Piezocontroller: Gehäuse mit Stromversorgung, Verstärkermodule (E-503, E-504, E-505, E-506, E-508), Sensor- und Sensorcontrollermodule (E-509), Display- und Interfacemodule (E-515, E-517).

Version / Datum
2013-07-11
pdf - 2 MB
Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
