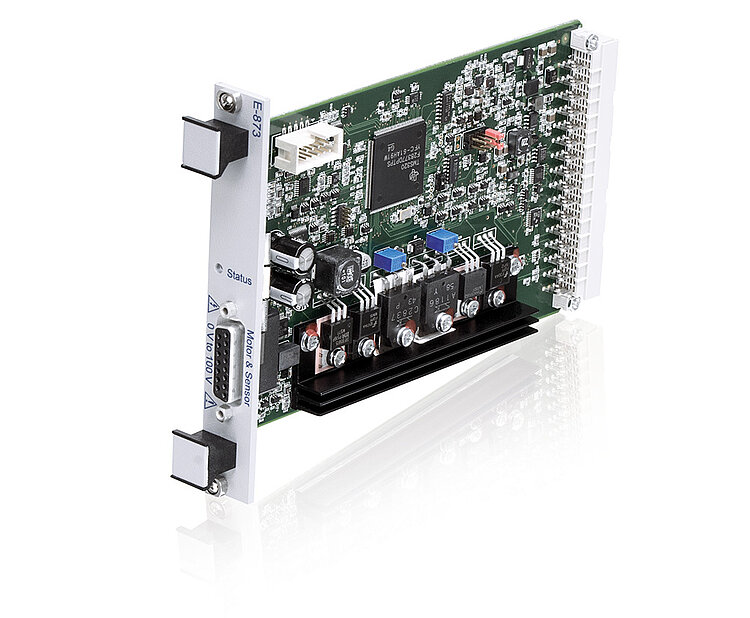

E-873.10C885 Q-Motion® Controller-Modul für C-885 PIMotionMaster

Für piezoelektrische Trägheitsantriebe, 1 Achse

  • Breitbandiger Encodereingang
  • Makroprogrammierbar für Stand-Alone-Betrieb
  • Schnelle Inbetriebnahme durch ID-Chip-Erkennung
  • Datenrekorder
  • PID-Regler, Parameteränderung im Betrieb
E-873.10C885 Q-Motion® Controller-Modul für C-885 PIMotionMaster
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Digitaler Servocontroller für Piezoträgheitsantriebe

Integrierte Leistungsendstufe und Spannungsgenerator für Piezoträgheitsantriebe. Punkt-zu-Punkt-Bewegung, trapezförmiges Geschwindigkeitsprofil, Aktormodus für nanometergenaue Positionierung an der Zielposition. 1 Achse.

Encodereingang

Differenzielle Signalübertragung für analoge (sin/cos) Encodersignale, BiSS-Schnittstelle für absolute Encoder.

Umfangreiche Funktionalität, Softwareunterstützung

Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

Plug-and-Play Installation im C-885 PIMotionMaster

Kann in jedem freien Einschub platziert werden. Automatische Erkennung und externe Kommunikation (USB, Ethernet) durch das Rechen- und Schnittstellenmodul des C-885. Erweiterbar um optionale digitale Ein- und Ausgänge. Stromversorgung über das Netzteil des C-885.

Spezifikationen

Datenblatt

Datenblatt E-873.10C885

Version / Datum
2020-07-29
pdf - 416 KB
Version / Datum
2020-07-29
pdf - 419 KB
Version / Datum
2021-01-15
pdf - 293 KB
Version / Datum
2019-07-19
pdf - 549 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-873.10C885

Version / Datum
2020-07-29
pdf - 416 KB
Version / Datum
2020-07-29
pdf - 419 KB
Version / Datum
2021-01-15
pdf - 293 KB
Version / Datum
2019-07-19
pdf - 549 KB

Dokumentation

Dokumentation

Benutzerhandbuch E873T0002

E-873.10C885 Controllermodul für Q-Motion®, für C-885 PIMotionMaster

Version / Datum
2021-01-13
pdf - 733 KB
Version / Datum
2021-01-13
pdf - 760 KB
Dokumentation

Benutzerhandbuch PZ273

E-873.1AT Q-Motion® Controller

Version / Datum
2021-09-20
pdf - 2 MB
Version / Datum
2021-09-20
pdf - 2 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.

Kompatible Produkte Verwandte Controller
