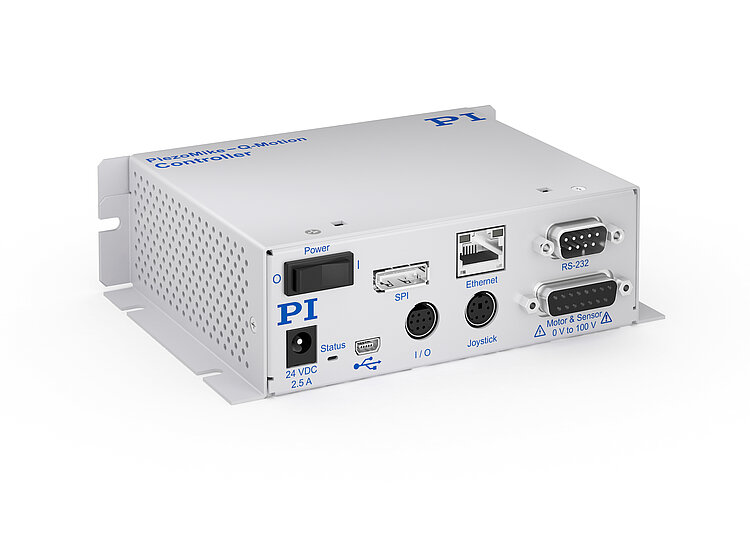

E-871.1A1N PiezoMike - Q-Motion® Controller

Für geregelte PiezoMikes, 1 Achse, TCP/IP-, USB-, RS-232-Schnittstelle

E-871.1A1N PiezoMike - Q-Motion® Controller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Breitbandiger Encodereingang
  • Makroprogrammierbar für Stand-Alone-Betrieb
  • Datenrekorder
  • ID-Chip-Unterstützung für schnelle Inbetriebnahme
  • Schnittstellen: TCP/IP, USB, RS-232, I/O
  • Joystick für manuelle Bedienung

Digitaler Servocontroller für Piezoträgheitsantriebe

Integrierte Leistungsendstufe und Spannungsgenerator für Piezoträgheitsantriebe. Punkt-zu-Punkt-Bewegung, Aktormodus für nanometergenaue Positionierung an der Zielposition. 1 Achse. Zur Ansteuerung geregelter PiezoMikes. Auch geeignet für Q-Motion® Positioniersysteme (in Anwendungen, die eine geräuschlose Fahrt (20 kHz) erfordern).

Schnittstellen

TCP/IP, USB und RS-232 für Kommandierung. Differenzielle Signalübertragung für digitale (A/B) oder analoge (sin/cos) Encodersignale, BiSS-Schnittstelle für absolute Encoder. Eingänge für TTL-Signale für End- und Referenzschalter. I/O-Leitungen (analog / digital) für Automatisierung. Anschluss für analogen Joystick.

Umfangreiche Funktionalität, Softwareunterstützung

Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

Lieferumfang

Auslieferung inklusive Weitbereichsnetzteil mit Netzkabel, USB-, RS-232-Kabel und Netzwerkkabel



Spezifikationen

Datenblatt

Datenblatt E-871.1A1N

Version / Datum
2019-02-26
Version / Datum
2019-02-26
Version / Datum
2019-07-19
Version / Datum
2019-07-19
Dokumentsprache
pdf - 204 KB
pdf - 208 KB
pdf - 663 KB
pdf - 533 KB

Downloads

Datenblatt

Datenblatt

Datenblatt E-871.1A1N

Version / Datum
2019-02-26
Version / Datum
2019-02-26
Version / Datum
2019-07-19
Version / Datum
2019-07-19
Dokumentsprache
pdf - 204 KB
pdf - 208 KB
pdf - 663 KB
pdf - 533 KB

Dokumentation

Dokumentation

Software Handbuch PZ242

GCS LabVIEW Treiberset für E-871 PIShift Controller
Version / Datum
2012-11-09
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Benutzerhandbuch PZ285

E-871.1A1N Digitaler Controller für Q-Motion® und PiezoMike Piezoträgheitsantriebe
Version / Datum
2019-08-29
Version / Datum
2019-08-29
Dokumentsprache
Anfrage Downloadlink
Dokumentation

Kurzanleitung MS242EK

Digitale Motorcontroller und –treiber: C-663 / C-863 / C-867 / C-877 / C-884 / E-861 / E-871 / E-872.401 / E-873
Version / Datum
2.1.0 10/2019
Version / Datum
2.1.0 10/2019
Dokumentsprache
pdf - 2 MB
pdf - 2 MB

3-D-Modelle

3-D-Modelle

3D-Modell E-871.1A1N

Version / Datum
2020-03-10
Dokumentsprache Englisch
Anfrage Downloadlink

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove
Version / Datum
2.14.0 2020-01-30
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL
Version / Datum
2.10.0 2019-08-26
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Technical Note A000T0032

PI Update Finder: Softwareaktualisierung ohne Internetverbindung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format
Version / Datum
1.2.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software-Handbuch SM157

PIPython - Programmierung von PI Controllern mit Python
Version / Datum
2020-01-17
Version / Datum
2020-01-17
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0
Version / Datum
1.1.0 2016-02-29
Version / Datum
1.1.0 2016-02-29
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software
Version / Datum
6.18.0 2018-10-16
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Technical Note A000T0028

PI Update Finder: Beschreibung und allgemeine Anweisung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM156

PIStages3Editor zur Bearbeitung der Verstellerdatenbank PIStages3
Version / Datum
2.0.0 2019-03-01
Version / Datum
2.0.0 2019-03-01
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0067

Informationen zur PIStages3 Verstellerdatenbank. Was ist beim Umstieg von PIStages2 auf PIStages3 zu beachten.
Version / Datum
2020-01-13
Dokumentsprache Englisch
Anfrage Downloadlink
