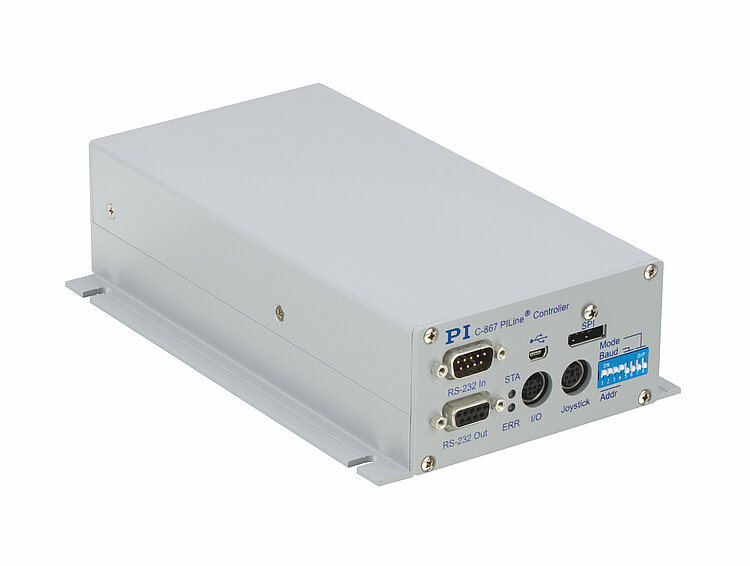

C-867.1U PILine® Motion Controller

Für einachsige Positioniertische mit PILine® Ultraschall-Piezomotor

C-867.1U PILine® Motion Controller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Integrierte Leistungsendstufe mit dynamischer Frequenzregelung
  • Multifunktionaler Encodereingang: A/B, Sin/Cos, BiSS
  • Makroprogrammierbar für Stand-Alone-Betrieb
  • Integrierte Schnittstellen: USB, RS-232, SPI, I/O, Joystick
  • Daisy-Chain-Vernetzbarkeit

Servocontroller und Leistungsendstufe

Einachsiges Tischgerät mit speziellem PID-Regler für PILine® Ultraschall-Piezomotoren. Netzwerkfähig mit bis zu 16 Einheiten an einer Schnittstelle. Leistungsendstufe für PILine® Ultraschall-Piezomotoren und Positionierer mit Piezomotoren der Leistungsklassen 1 und 2. Dynamische Frequenzregelung zur optimalen Ansteuerung.

Bewegungsprofile

Punkt-zu-Punkt, trapezförmiges Geschwindigkeitsprofil. Frei definierbare Trajektorien (z. B. Kreise, Sinuskurven) aus extern eingespeisten Punkten.

Schnittstellen und Kommunikation, Encodereingang

USB-, RS-232-, SPI-Schnittstelle zur Kommandierung. I/O-Leitungen zur Automatisierung. Anschluss für analogen Joystick. Differenziell übertragene A/B-Signale (TTL) oder Sin/Cos-Signale (1 Vss). BiSS-Schnittstelle für Absolutencoder. Eingänge für TTL-Signale von End- und Referenzschalter.

Umfangreiche Funktionalität, Softwareunterstützung

Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

Einsatzgebiete

  • Mikromanipulation
  • Automatisierung
  • Biotechnologie
  • Probenmanipulation
  • Probenpositionierung
  • Optische Messtechnik

Spezifikationen

Datenblatt

Datenblatt C-867.1U

Version / Datum
2018-03-26
Version / Datum
2018-03-26
Version / Datum
2018-05-24
Dokumentsprache
pdf - 566 KB
pdf - 574 KB
pdf - 666 KB

Downloads

Datenblatt

Datenblatt

Datenblatt C-867.1U

Version / Datum
2018-03-26
Version / Datum
2018-03-26
Version / Datum
2018-05-24
Dokumentsprache
pdf - 566 KB
pdf - 574 KB
pdf - 666 KB

Dokumentation

Dokumentation

Software Handbuch MS179

GCS LabVIEW Treiberset für C-867 PILine® Controller
Version / Datum
6.4.0b 2016-07-08
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Technical Note C867T0001

Beschreibung der SPI-Schnittstelle für den PILine®-Controller C-867
Version / Datum
2010-06-10
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Benutzerhandbuch MS223

C-867.1U Piezomotorcontroller / Treiber, vernetzbar, 1 Kanal, für PILine® Systeme mit D-Sub-Stecker
Version / Datum
2.2.1 2020-10-09
Version / Datum
2.2.1 2020-10-09
Dokumentsprache
Anfrage Downloadlink
Dokumentation

Kurzanleitung MS242EK

Digitale Motorcontroller und –treiber: C-663 / C-863 / C-867 / C-877 / C-884 / E-861 / E-871 / E-872.401 / E-873
Version / Datum
3.0.0 06/2020
Version / Datum
3.0.0 06/2020
Dokumentsprache
pdf - 2 MB
pdf - 2 MB

3-D-Modelle

3-D-Modelle

C-867.1U 3D-Modell

Version / Datum
2018-03-23
Anfrage Downloadlink

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Software-Handbuch SM157

PIPython - Programmierung von PI Controllern mit Python
Version / Datum
2020-01-17
Version / Datum
2020-01-17
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0067

Informationen zur PIStages3 Verstellerdatenbank. Was ist beim Umstieg von PIStages2 auf PIStages3 zu beachten.
Version / Datum
2020-01-13
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM156

PIStages3Editor zur Bearbeitung der Verstellerdatenbank PIStages3
Version / Datum
2.1.0 2020-08-03
Version / Datum
2.1.0 2020-08-03
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL
Version / Datum
2.10.0 2019-08-26
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove
Version / Datum
2.14.0 2020-01-30
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0
Version / Datum
1.1.0 2016-02-29
Version / Datum
1.1.0 2016-02-29
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0028

Aktualisierung von PI-Software mit dem PIUpdateFinder
Version / Datum
2020-05-20
Version / Datum
2020-05-20
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software
Version / Datum
6.18.0 2018-10-16
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format
Version / Datum
1.2.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW
Version / Datum
7.0.0 2019-06-27
Dokumentsprache Englisch
pdf - 3 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
