F-712.PM1
Optischer Leistungsmesser, 400-1550 nm Wellenlängenbereich, bis 1 mA Eingangsstrom, 20 kHz Signalbandbreite, logarithmischer Ausgang ±5 V, Tischgerät, inklusive Netzteil

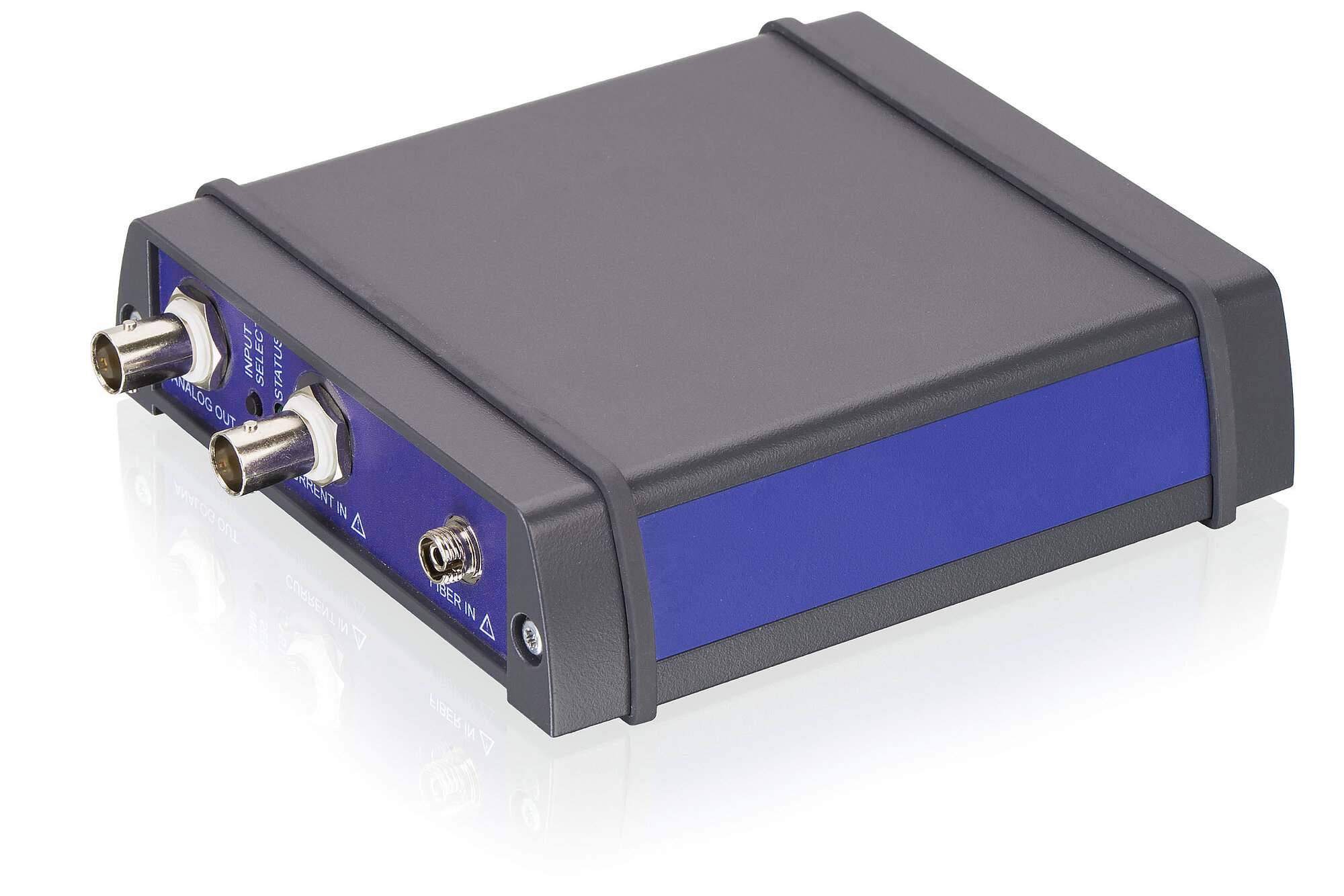

F-712.PM1 Optischer Leistungsmesser
Ideal für Anwendungen in der Siliziumphotonik
- Große Signalbandbreite von 20 kHz
- Hoher Dynamikbereich
- Wellenlängenbereich 400 bis 1550 nm
- Stromeingangsbereich bis 1 mA
- Logarithmischer Ausgang

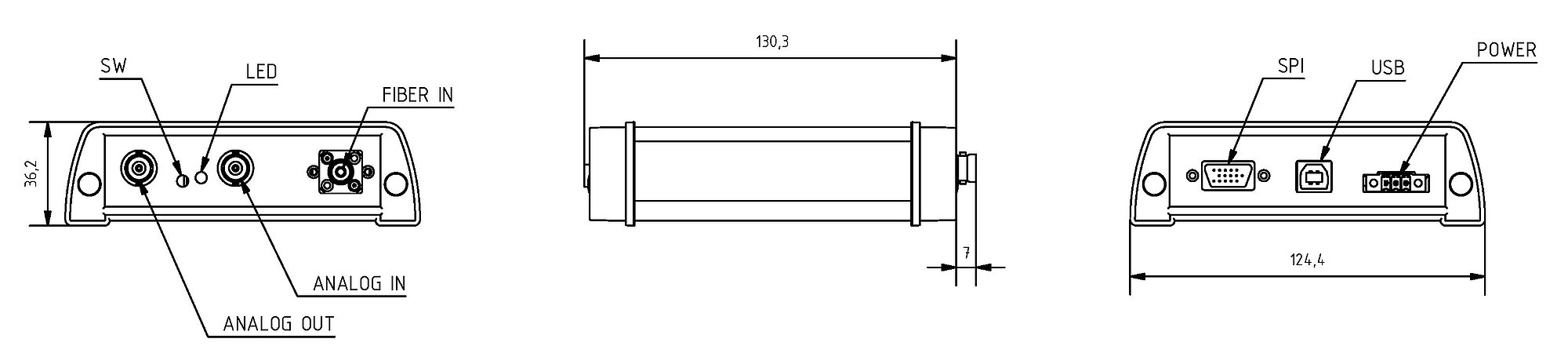

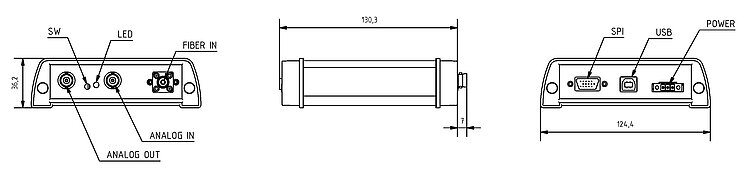

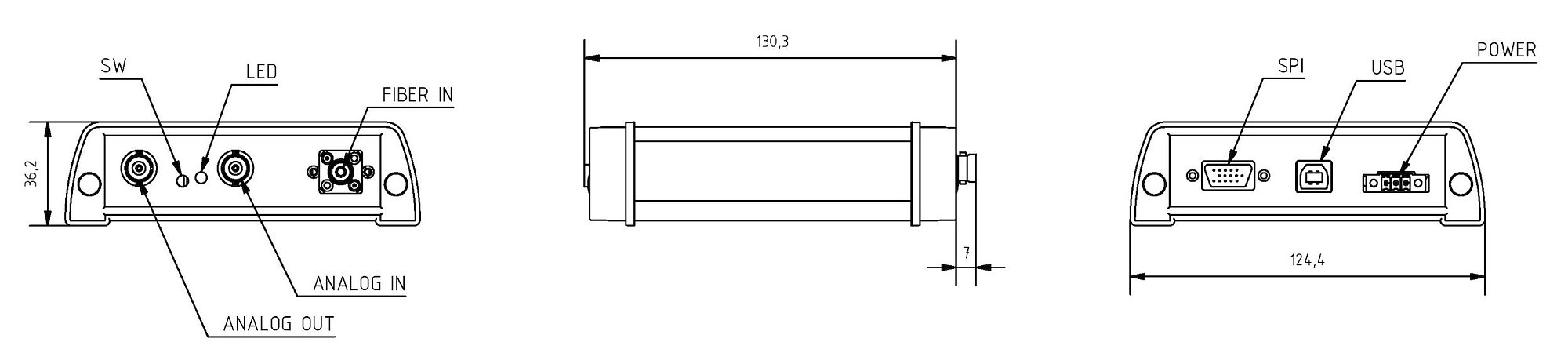

F-712.PM1, Abmessungen in mm

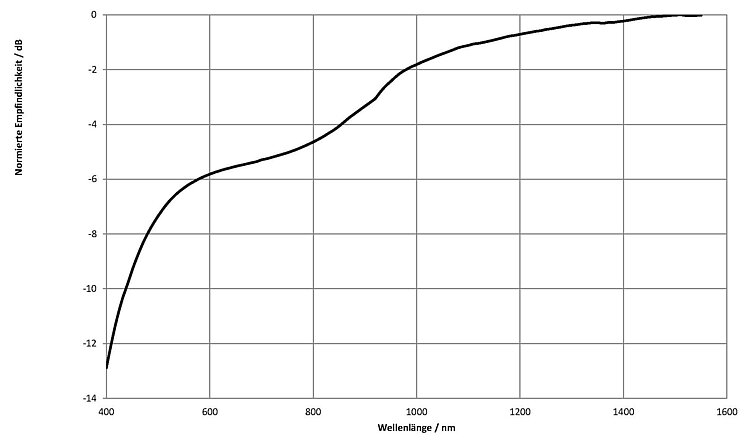

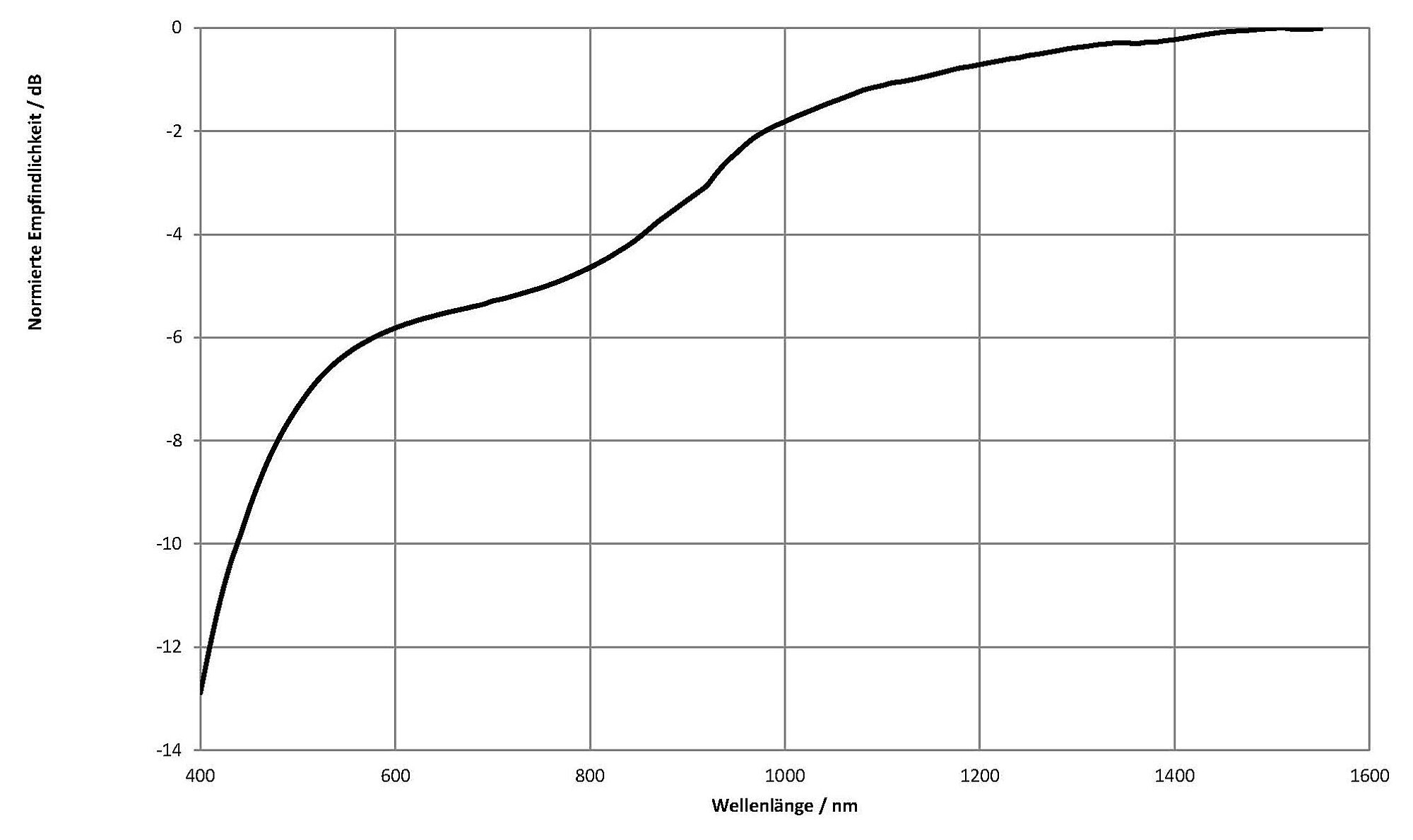

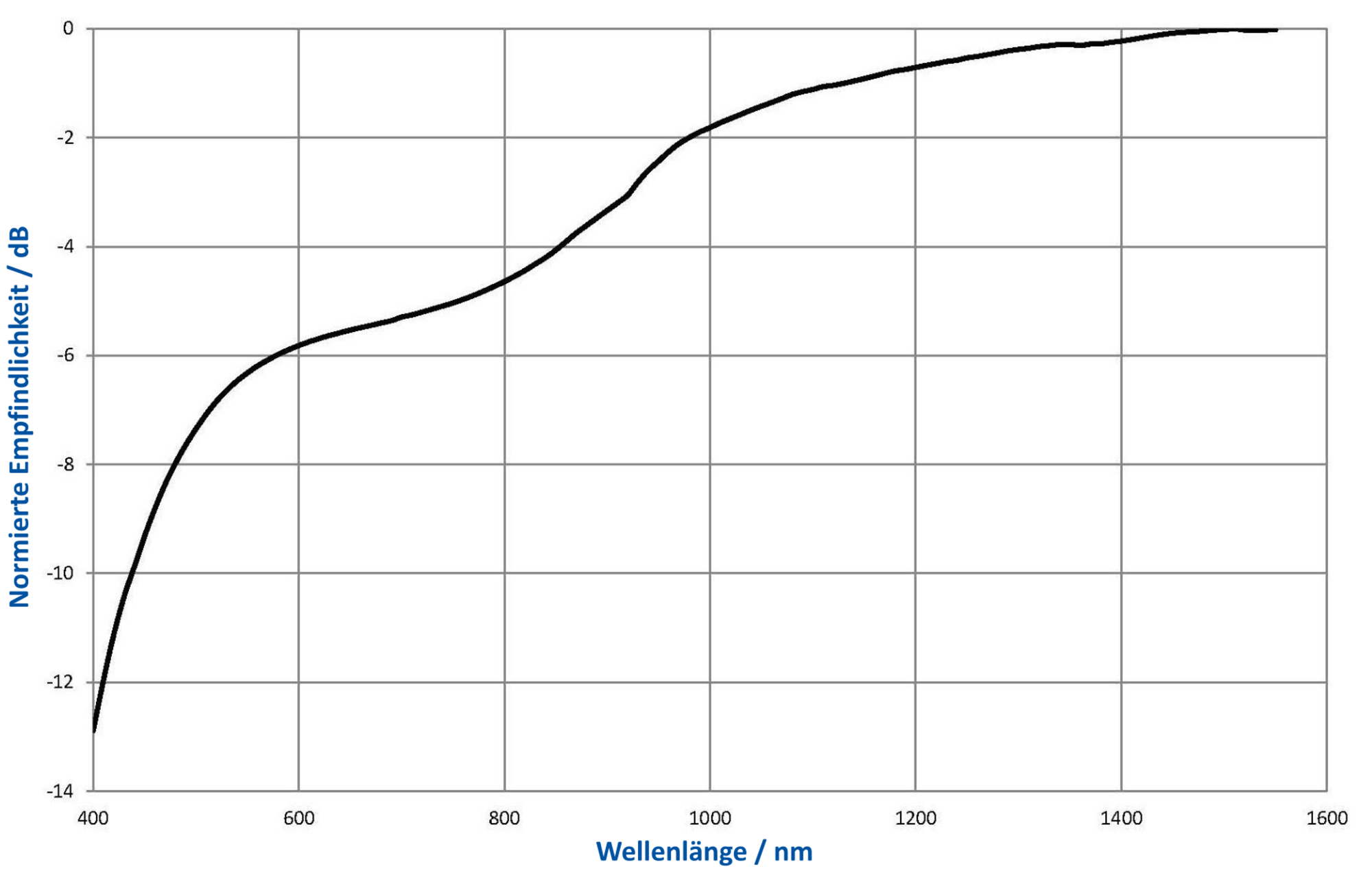

Typische Empfindlichkeitskurve in Abhängigkeit von der Wellenlänge
F-712.PM1 Optischer Leistungsmesser
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Produktübersicht
Mit diesem optischen Leistungsmesser kann ein optisches Signal hochauflösend und mit extrem hoher Bandbreite in ein Spannungssignal umgewandelt werden. Die Bauart des optischen Eingangs ermöglicht die Messung des optischen Signals unabhängig von der Position der optischen Faser im Steckverbinder.
Das Gerät besitzt zusätzlich einen Stromeingang. An diesen Eingang kann beispielsweise eine Fotodiode angeschlossen werden und der Diodenstrom in ein logarithmisches Spannungssignal gewandelt werden. Die Umschaltung zwischen den Eingängen erfolgt über einen Taster, eine LED leuchtet, wenn der Stromeingang aktiviert ist. Der große Wellenlängenbereich des optischen Leistungsmessers ermöglicht das Arbeiten ohne Umschalten im sichtbaren wie im Infrarot-Bereich. Das präzise, logarithmische Ausgangssignal ist ideal für optische Alignmentsysteme. Der optische Leistungsmesser ist damit für die schnellsten auf dem Markt verfügbaren, vollautomatischen Alignmentsysteme geeignet.
Spezifikationen
Spezifikationen
(1) Für typischen Verlauf der Empfindlichkeit siehe "Zeichnungen und Bilder". Individuelles Messprotokoll der genauen Empfindlichkeitsverteilung im Lieferumfang.
(2) Messprotokoll im Lieferumfang.
Die genaue Berechnung der Lichtleistung wird in der mitgelieferten Dokumentation beschrieben.
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch MP165
F-712.PM1 Optischer Leistungsmesser, 400-1550 nm Wellenlängenbereich, Logarithmischer Ausgang ±5 V
Version / Datum
2018-10-22
pdf - 405 KB
Version / Datum
2018-10-22
pdf - 410 KB
Dokumentation
Benutzerhandbuch F712T0019
Calculation of Optical Power - Using the F-712.PM1 Power Meter with F-712 High-Precision Fiber Alignment Systems
Version / Datum
2020-02-24
pdf - 475 KB
Englisch
3-D-Modelle
3-D-Modelle
F-712.PM1 3D-Modell
zip - 674 KB
