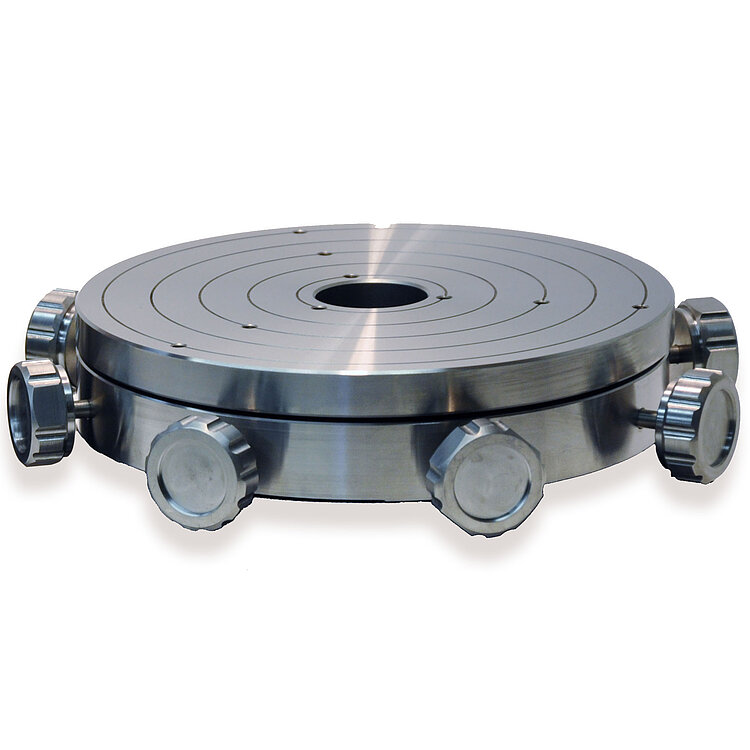

A-60x.MTT PIglide Manuelle X-Y-Kippplattform

A-60x.MTT PIglide Manuelle X-Y-Kippplattform

Kompatibel mit A-60x und A-62x

Durchmesser Bewegungsplattform 75 bis 300 mm
Manuelle Bedienung
4 Freiheitsgrade: X, Y, θ_X, θ_Y
Freie Apertur
Direkt montierbar auf A-60x und A-62x

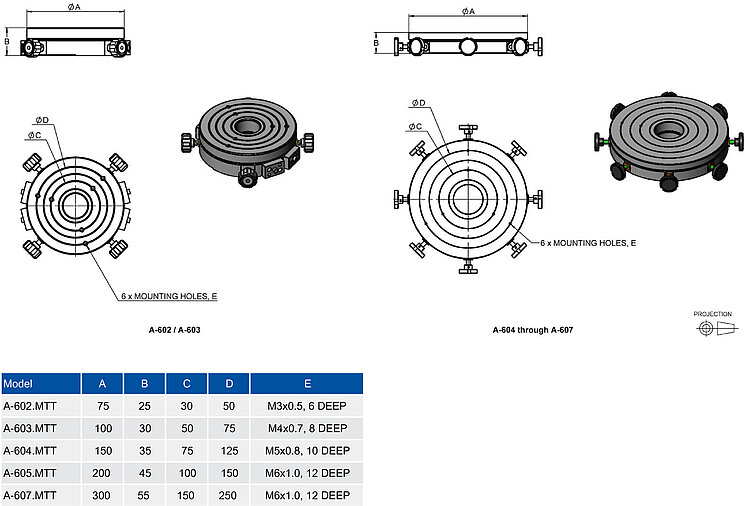

A-60x.MTT, Abmessungen in mm

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-10-16

pdf - 810 KB

Version / Datum

2020-10-16

pdf - 811 KB

Version / Datum

2021-01-14

pdf - 313 KB

	A-602.MTT	A-603.MTT	A-604.MTT	A-605.MTT	A-607.MTT	Einheit	Toleranz
Durchmesser Bewegungsplattform	75	100	150	200	300	mm	typ.
Stellweg X,Y	±1,5	±1,5	±1,5	±3	±3	mm	max.
Stellweg θX, θY	±1,25	±1,25	±1,25	±1,25	±1,25	°	max.
Auflösung X,Y	0,25	0,25	0,32	0,32	0,32	mm / 1 Drehung des Drehknopfs	typ.
Auflösung θX, θY	0,18	0,21	0,15	0,09	0,07	° / 1 Drehung des Drehknopfs	typ.
Gesamtmasse	0,8	1,5	4	8,6	25	kg	typ.
Trägheitsmoment	620	2090	12900	52100	319000	kg·mm²	typ.
Belastbarkeit, axial	299	536	1206	2144	4244	N	max.
Lastmoment M_X,Y	0,32	0,45	5,6	10	25	Nm	max.

Modell	Durchmesser Bewegungsplattform /mm	Kompatiblität mit A-60x	Kompatiblität mit A-62x
A-602.MTT	75	A-602.xxx
A-603.MTT	100	A-603.xxx	A-623.xxx
A-604.MTT	150	A-604.xxx	A-624.xxx
A-605.MTT	200	A-605.xxx	A-625.xxx
A-607.MTT	300	A-607.xxx	A-627.xxx
