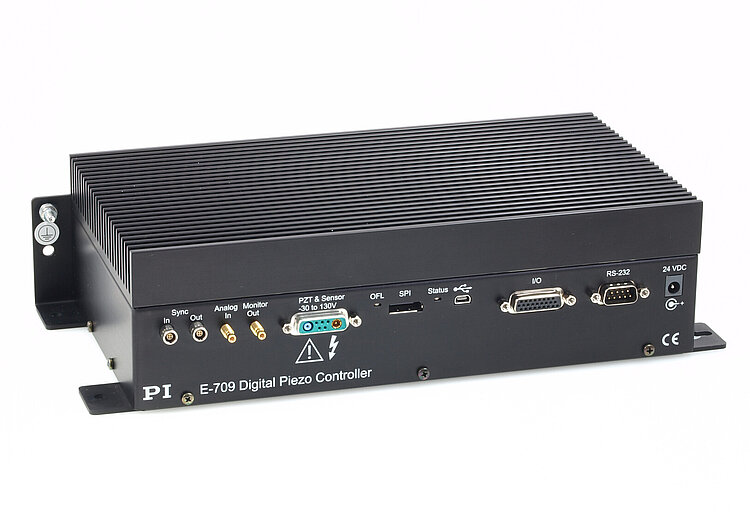

E-709.CHG Digitaler 1-Kanal-Piezocontroller

Funktion

Digitaler, hochdynamischer Controller für einachsige Piezo-Nanopositioniersysteme

Achsen

1

Prozessor

DSP mit 32-Bit Fließkomma, 150 MHz

Unterstützte Funktionen

Funktionsgenerator, Datenrekorder, Auto Zero, Trigger I/O

Reglertyp

PID, 2 Notchfilter, Sensorlinearisierung

Samplerate Regelung

10 kHz

Samplerate Sensor

10 kHz

Sensortyp

Kapazitiv

Linearisierung

Polynome 5. Ordnung

Sensorbandbreite

5 kHz

Sensorauflösung

16 Bit

Externe Synchronisierbarkeit

Ja

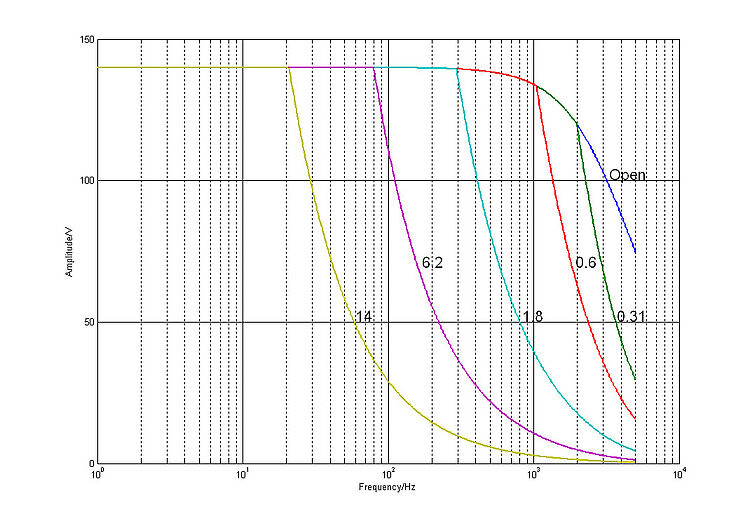

Ausgangsspannung

-30 bis 130 V

Spitzenleistung (<2 ms)

50 W

Dauerausgangsleistung (>5 ms)

15 W

Spitzenstrom (<2 ms)

500 mA

Dauerausgangsstrom (>5 ms)

160 mA

Strombegrenzung

Kurzschlussfest

Auflösung DAC

17 Bit

Kommunikations-Schnittstellen

USB, RS-232, SPI

Piezo- / Sensoranschluss

D-Sub-Spezial 7W2

Analogeingangsbuchse

SMB

Sensormonitorbuchse

SMB

I/O-Anschluss

HD D-Sub 26 (f)

1 Analogeingang 0 bis10 V (konfigurierbar)

1 Analogausgang 0 bis10 V (konfigurierbar)

1 Monitor Piezospannung -0,3 bis 1,3 V

1 Digitaleingang (LVTTL, programmierbar)

5 Digitalausgänge (LVTTL, 3 × vordefiniert, 2 × programmierbar)

Befehlssatz

PI General Command Set (GCS)

Bedienersoftware

PIMikroMove®

Schnittstellen zur Anwendungsprogrammierung

API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW; unterstützt von MATLAB, MetaMorph, µManager, Andor iQ

Display und Anzeigen

Status-LED, Overflow-LED

Betriebstemperaturbereich

5 bis 50 °C

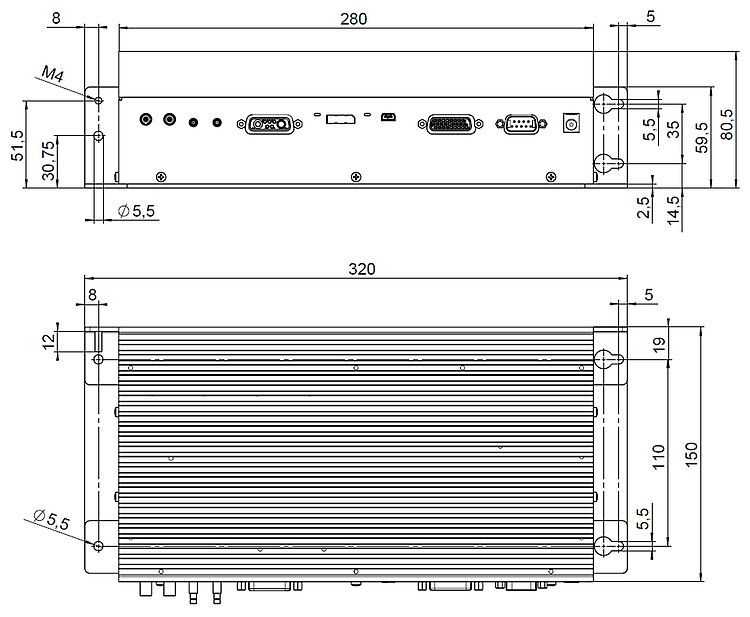

Abmessungen

320 mm × 150 mm × 80 mm

Masse

2,5 kg

Betriebsspannung

24 V DC, im Lieferumfang: externes Netzteil

Max. Leistungsaufnahme

45 W
