P-721.xxQ Gewindeadapter für PIFOC® Fokus-Scanner

P-721.xxQ Gewindeadapter für PIFOC® Fokus-Scanner

Einfacher Aufbau mit Schnellverschluss (geeignet für P-725.CDD / ND72Z2LAQ)

Gewindeadapter zur einfachen Anpassung des PIFOC® Positionierers an das Mikroskop
Mikroskopseitiger Schnellverschluss für verdrehungsfreie Kabelführung

Angebot / Bestellung

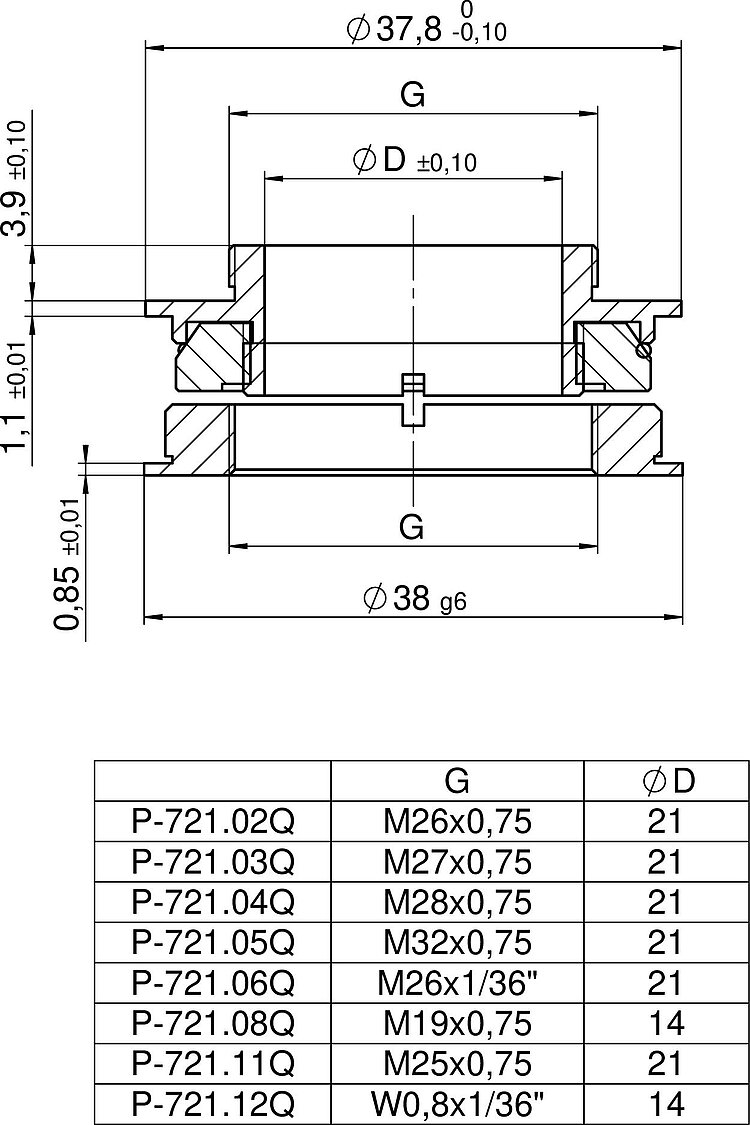

P-721.02Q bis .12Q, Abmessungen in mm

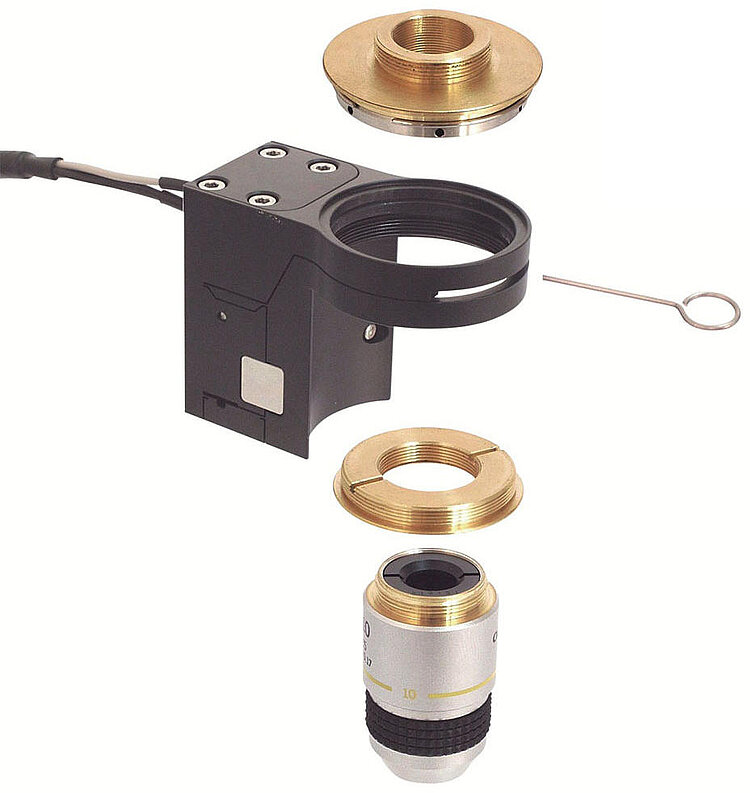

Die PIFOC® Objektivpositionierer werden mit den Gewindeadaptern zwischen Mikroskoprevolver und Objektiv eingesetzt. Nach dem Einschrauben des Adapters in den Revolver wird der PIFOC® Positionierer in der gewünschten Ausrichtung am Adapter befestigt. Hierbei muss der PIFOC® Positionierer nicht gedreht werden, was die Kabelführung erleichtert.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2021-12-23

pdf - 460 KB

Version / Datum

2021-12-23

pdf - 465 KB

	P-721.02Q	P-721.03Q	P-721.04Q	P-721.05Q	P-721.06Q	P-721.08Q	P-721.11Q	P-721.12Q
Durchmesser Apertur	21 mm	21 mm	21 mm	21 mm	21 mm	14 mm	21 mm	14 mm
Material	Messing	Messing	Messing	Messing	Messing	Messing	Messing	Messing
Gewinde mikroskopseitig	M26 × 0,75 mm	M27 × 0,75 mm	M28 × 0,75 mm	M32 × 0,75 mm	M26 × 1/36"	M19 × 0,75 mm	M25 × 0,75 mm	W0,8 × 1/36"
Gewinde objektivseitig	M26 × 0,75 mm	M27 × 0,75 mm	M28 × 0,75 mm	M32 × 0,75 mm	M26 × 1/36"	M19 × 0,75 mm	M25 × 0,75 mm	W0,8 × 1/36"
Gesamtmasse	22 g	22 g	22 g	22 g	22 g	22 g	24 g	24 g
Betriebstemperaturbereich	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2021-12-23

pdf - 460 KB

Version / Datum

2021-12-23

pdf - 465 KB

Dokumentation

P-721 Gewindeadapter für P-721 / P-725.xxx PIFOC® Objektivscanner

Version / Datum

2022-04-01

pdf - 795 KB

Version / Datum

2022-04-01

pdf - 804 KB

3-D-Modelle

Version / Datum

2021-12-23

zip - 350 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-721.02Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M26 x 0,75 mm, Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.03Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M27 x 0,75 mm, Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.04Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M28 x 0,75 mm, Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.05Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M32 x 0,75 mm, Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.06Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M26 x 1/36'', Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.08Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M19 x 0,75 mm, Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.11Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, M25 x 0,75 mm, Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

P-721.12Q

Gewindeadaptersatz für PIFOC^® Fokus-Scanner, W0,8 x 1/36'', Apertur-Durchmesser 21 mm, für Objektiv und Mikroskop

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
