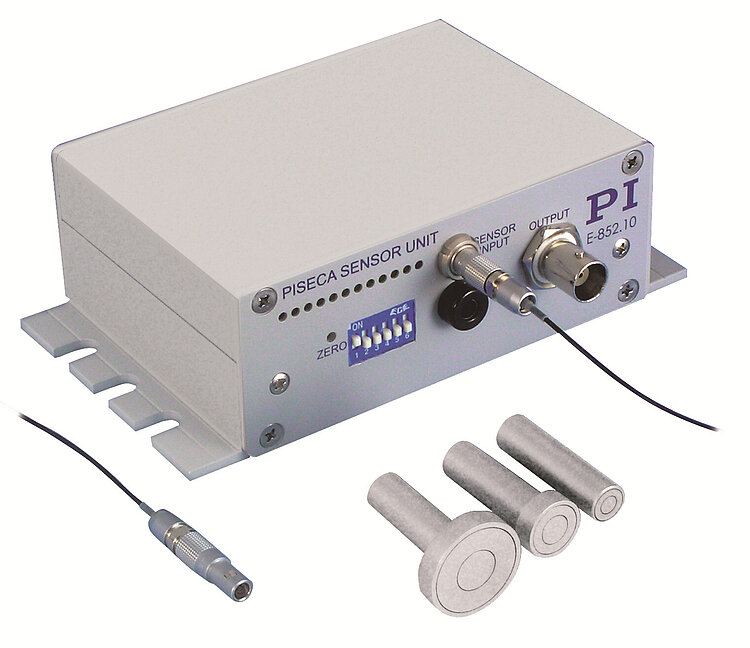

E-852 PISeca Sensorauswertung

Funktion

Auswerteelektronik für PISeca

Kanäle

1

Sensortyp

Einelektroden, kapazitiv

Sensorbandbreite

10 / 3 / 0,3 kHz;

1,1 / 0,1 / 0,01 kHz (optional)

Erweiterungsfaktor für den Messbereich*

1 und 2,5 (kalibriert);

2 und 5 (optional)

Externe Synchronisierbarkeit

Auto-Master-Slave

Temperaturstabilität

0,71 ±0,25 mV/K

Ausgangsspannung

-10 bis 10 V / -5 bis 5 V / 0 bis 10 V (wählbar)

Ausgangssignal

1 kΩ / 1 nF

Versorgungsspannung

±15 V (125 mA), 5 V (20 mA)

Statische Auflösung**

<0,001 % des Messbereichs (RMS)

Dynamische Auflösung**

<0,002 % des Messbereichs (RMS)

Rauschfaktor***

0,14 ppm/√Hz

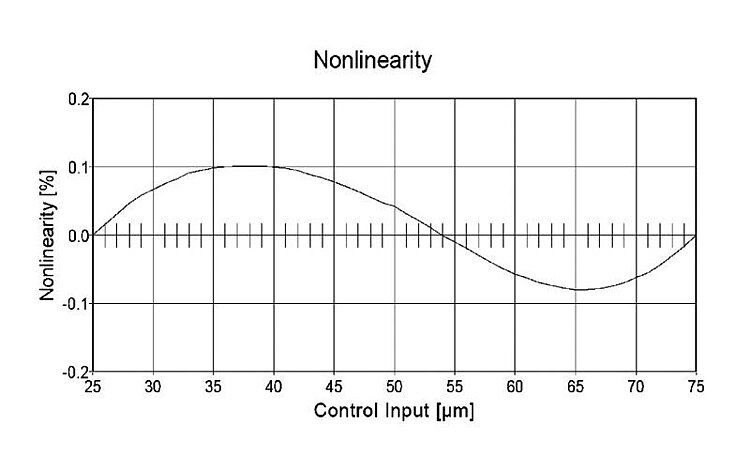

Linearität im nominalen Messbereich

<0,1 % (<0,2 % für D-510.020)

Sensoranschluss

LEMO ECP.00.650.NLL.543 Triaxbuchse

Signalausgang

BNC

Display und Anzeigen

LED-Leiste

Linearisierung

ILS

Betriebstemperaturbereich

5 bis 40 °C

Masse

Auswerteelektronik: 0,355 kg

Netzteil E-852.PS2: 0,55 kg

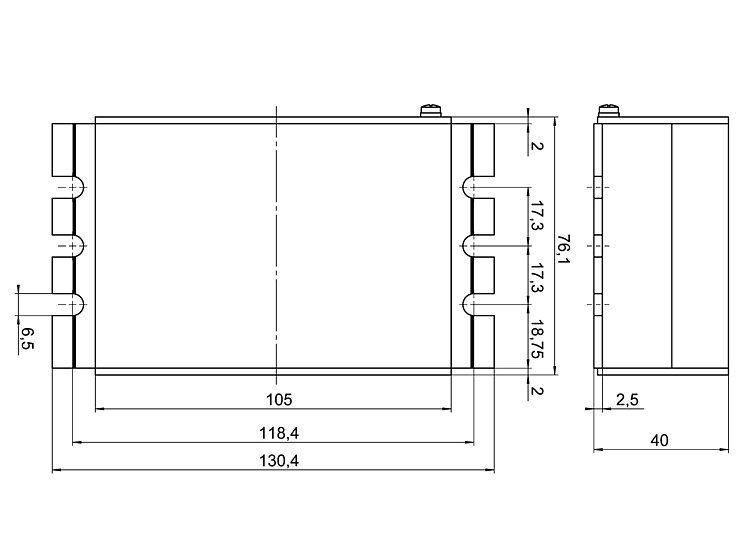

Abmessungen

Auswerteelektronik: 80 mm × 130 mm × 40 mm

Netzteil E-852.PS2: 146 mm × 76 mm × 43 mm

Target-Ground-Anschluss

Buchse für 4-mm-Federstecker
