Piezoelektrische Halb- und Hohlkugeln

Piezokeramische Hohlkugeln, Halbkugeln, Fokusschalen

Anwendungsbereiche

Medizinischer HIFU
Therapeutischer Ultraschall
Sonar Transducer
Hydrophone

PI Ceramic entwickelt und produziert kundenspezifische Halb- und Hohlkugeln sowie Fokusschalen in vielfältigen Geometrievariationen und Elektrodendesigns, z. B. mit und ohne Kontaktierung. Von miniaturisierten Kugeln für die Medizintechnik über große Komponenten für hydroakustische Anwendungen bis zur Erzeugung von Leistungsschall bieten die Piezokugeln hohe Sensitivität und Lebensdauer.

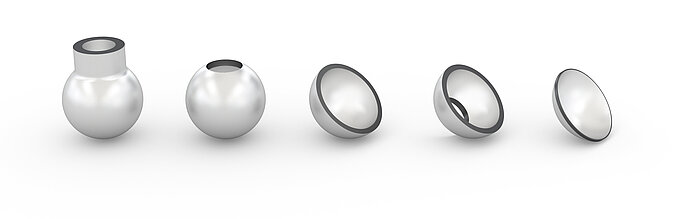

Typische Konfigurationen

Kundenspezifische Ausführungen auf Anfrage

  • Geometrievariationen z. B. Bund, Abplattung, Phasen, Kugeln mit oder ohne Loch
  • Fokusschalen mit kundenspezifischen Durchmessern
  • Diverse Elektrodendesigns z. B. Umkontakt, Laserstrukturierung
  • Geometrieabhängige Einstellung der Frequenz
  • Kontaktierung durch angelötete Litzen oder Drähte



OD         Außendurchmesser [mm]

ID           Innendurchmesser [mm]

TH          Wandstärke [mm]

H             Höhe [mm]

Spezifikationen

 HohlkugelnHalbkugelnFokusschalen
MaterialPIC255,  PIC151,  PIC155,  PIC181
OD [mm]2 - 1002 - 1002 - 130
ID [mm]> 1> 1> 1
TH [mm]0,2 – 20 (in Abhängigkeit von OD und ID)
H [mm]  Max. 50
ElektrodenmaterialienDickschicht: Ag
PVD-Dünnschicht: CuNi, Au, Ag

Hilfreiche Formeln

Frequenz

Radialschwingung

Wanddicken-Schwingung

Kapazität

Kugel

Halbkugel

Mit

Frequenzkonstanten

 Np (sphere)
Weich-PZT
PIC 1511900
PIC 1522000*
PIC 1531900*
PIC 1551800*
PIC 2551600
Hart-PZT
PIC 1441950*
PIC 1842000*
PIC 2412000*
Hart-PZT (hoher Qm)
PIC 1812000
PIC 3001950*

*interpolierte Werte

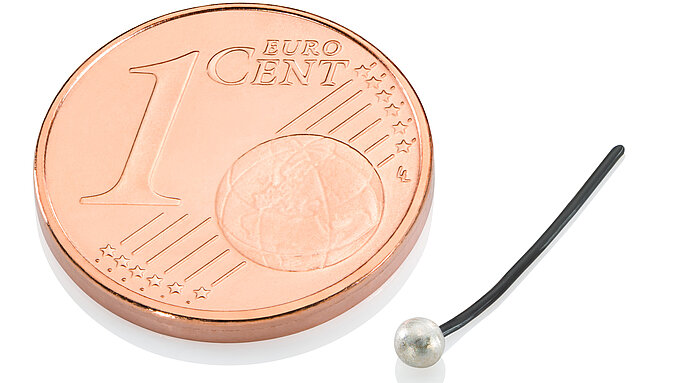

Miniaturisierte Halb-/Hohlkugeln
