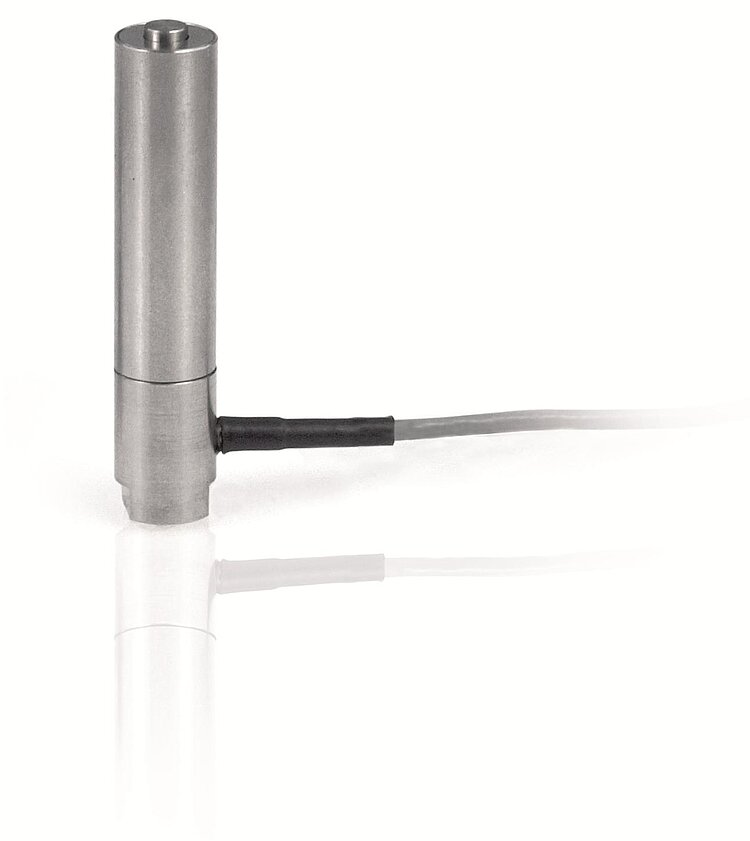

P-820 Vorgespannte Piezoaktoren

Für mittlere Lasten und Kräfte

Überlegene Lebensdauer dank PICMA® Piezoaktoren
Stellweg bis 45 µm
Druckbelastbarkeit bis 50 N
Zugbelastbarkeit bis 10 N
µs-Ansprechzeit, Sub-nm-Auflösung
Varianten mit Kugelkopfstück

Angebot / Bestellung

P-820, Abmessungen in mm.

Einsatzgebiete

Statische und dynamische Präzisionspositionierung
Faserpositionierung
Lasertuning
Nanotechnologie

Überragende Lebensdauer dank PICMA® Piezoaktoren

Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-11

pdf - 436 KB

Version / Datum

2023-12-11

pdf - 441 KB

Version / Datum

2018-06-15

pdf - 655 KB

Download

Bewegen	P-820.10	P-820.1B	P-820.20	P-820.30	P-820.3B	Toleranz
Aktive Achsen	Z	Z	Z	Z	Z
Stellweg in Z, ungeregelt, bei 0 bis 100 V	15 µm	15 µm	30 µm	45 µm	45 µm	±20 %
Positionieren	P-820.10	P-820.1B	P-820.20	P-820.30	P-820.3B	Toleranz
Auflösung in Z, ungeregelt	0,15 nm	0,15 nm	0,3 nm	0,45 nm	0,45 nm	typ.
Antriebseigenschaften	P-820.10	P-820.1B	P-820.20	P-820.30	P-820.3B	Toleranz
Antriebstyp	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®
Elektrische Kapazität in Z	0,3 µF	0,3 µF	0,7 µF	1 µF	1 µF	±20 %
Mechanische Eigenschaften	P-820.10	P-820.1B	P-820.20	P-820.30	P-820.3B	Toleranz
Steifigkeit in Z	13 N/µm	13 N/µm	7 N/µm	4 N/µm	4 N/µm	±20 %
Resonanzfrequenz in Z, unbelastet	22 kHz	22 kHz	15 kHz	12 kHz	12 kHz	±20 %
Zulässige Druckkraft in Z	50 N	50 N	50 N	50 N	50 N	max.
Zulässige Zugkraft in Z	10 N	10 N	10 N	10 N	10 N	max.
Gesamtmasse	8 g	8 g	11 g	14 g	14 g	±5 %
Material	Material Gehäuse / Endstücke: Edelstahl.	Material Gehäuse / Endstücke: Edelstahl.	Material Gehäuse / Endstücke: Edelstahl.	Material Gehäuse / Endstücke: Edelstahl.	Material Gehäuse / Endstücke: Edelstahl.
Länge	26 mm	26 mm	44 mm	62 mm	62 mm	±0,3 mm
Mechanisches Interface		Kugelkopfstück			Kugelkopfstück
Anschlüsse und Umgebung	P-820.10	P-820.1B	P-820.20	P-820.30	P-820.3B	Toleranz
Betriebstemperaturbereich	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C
Anschluss	LEMO FFA.00.250	LEMO FFA.00.250	LEMO FFA.00.250	LEMO FFA.00.250	LEMO FFA.00.250
Kabellänge	1 m	1 m	1 m	1 m	1 m
Empfohlene Controller / Treiber	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831

Steifigkeit in Z: Statische Großsignalsteifigkeit; dynamische Kleinsignalsteifigkeit ca. 30 % höher.

Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.
