X-417.022 NEW!
Integriertes Multiachssystem aus XY-System mit 204 mm × 204 mm Stellweg und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
NEW
X-417 Integriertes Multiachssystem
XY(Z)-Positioniersystem mit Controller • Schnell verfügbar
- XY-System aus zwei V-417 Positionierern, Stellwege von 204 bis 407 mm
- XYZ-System mit L-412 Positionierer als Z-Achse, 102 mm Stellweg
- Passender G-901 ACS-Controller mit ACS-Treibermodul
- Optional mit Basisplatte aus Granit
- Lieferung inklusive umfangreicher Testprotokolle
- Umfangreiches Zubehör, Software-Unterstützung verfügbar
X-417.244
X-417.0xx: XY-System mit G-901 2-Achs-Controller

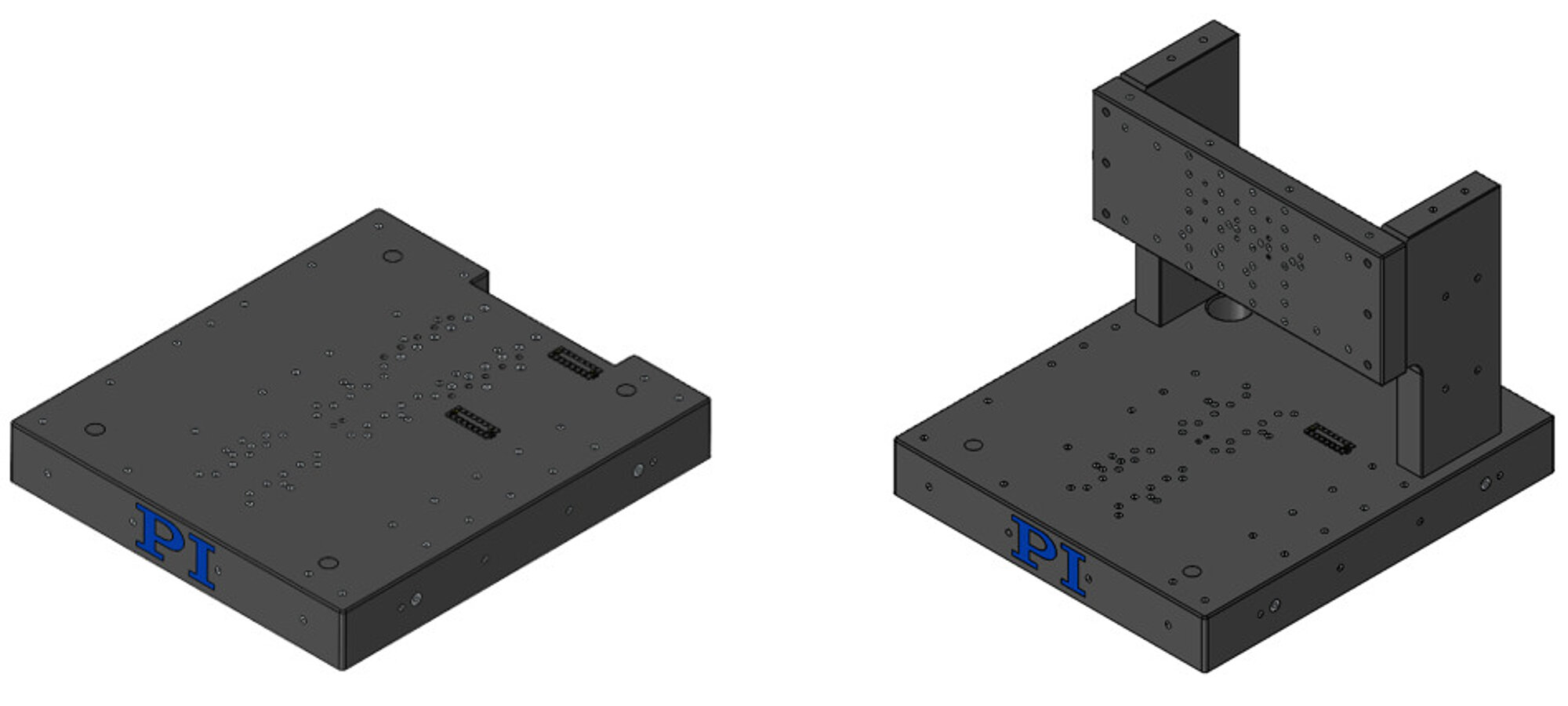

X-417.1xx: XY-System auf Granitplatte (Abbildung ohne Controller)

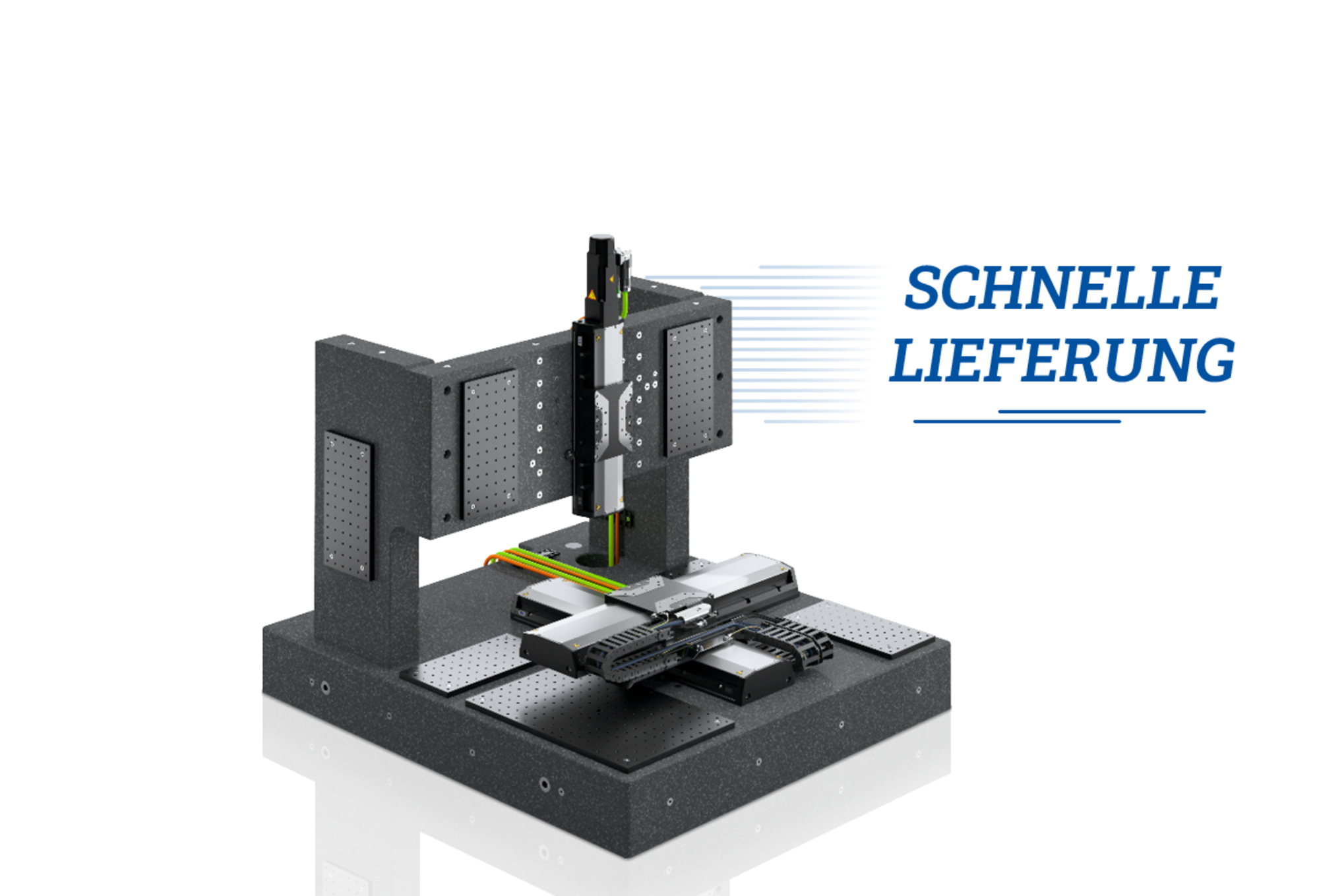

X-417.2xx mit Zubehör: XYZ-System auf Granitplatte (Abbildung ohne Controller); X-417.Z02 Breadboard-Satz

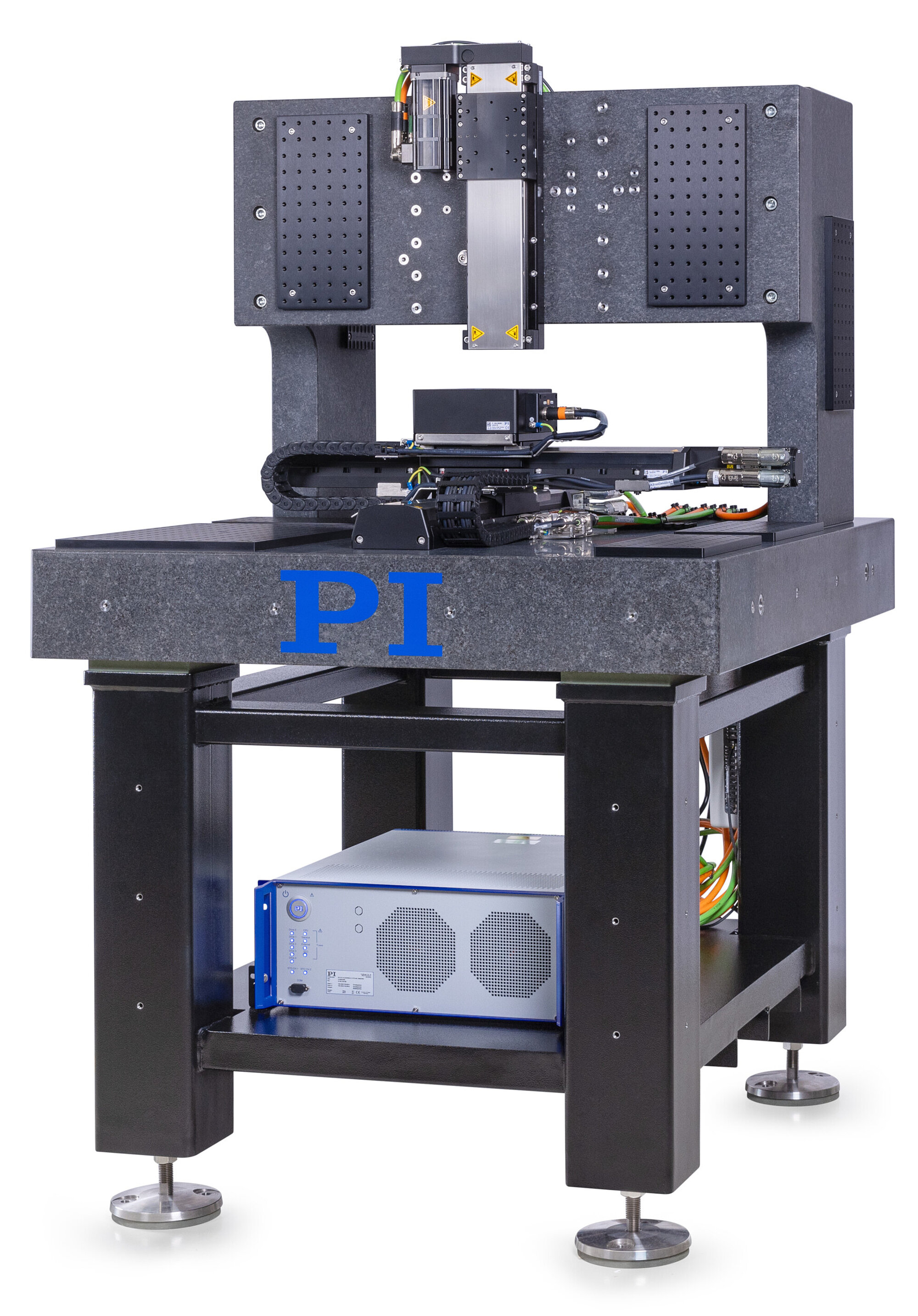

X-417.2xx mit Zubehör: XYZ-System auf Granitplatte, G-901 3-Achs-Controller; X-417.Z02 Breadboard-Satz, X-417.Z01 Grundgestell
X-417 Integriertes Multiachssystem
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Integriertes Multiachssystem - IMAS

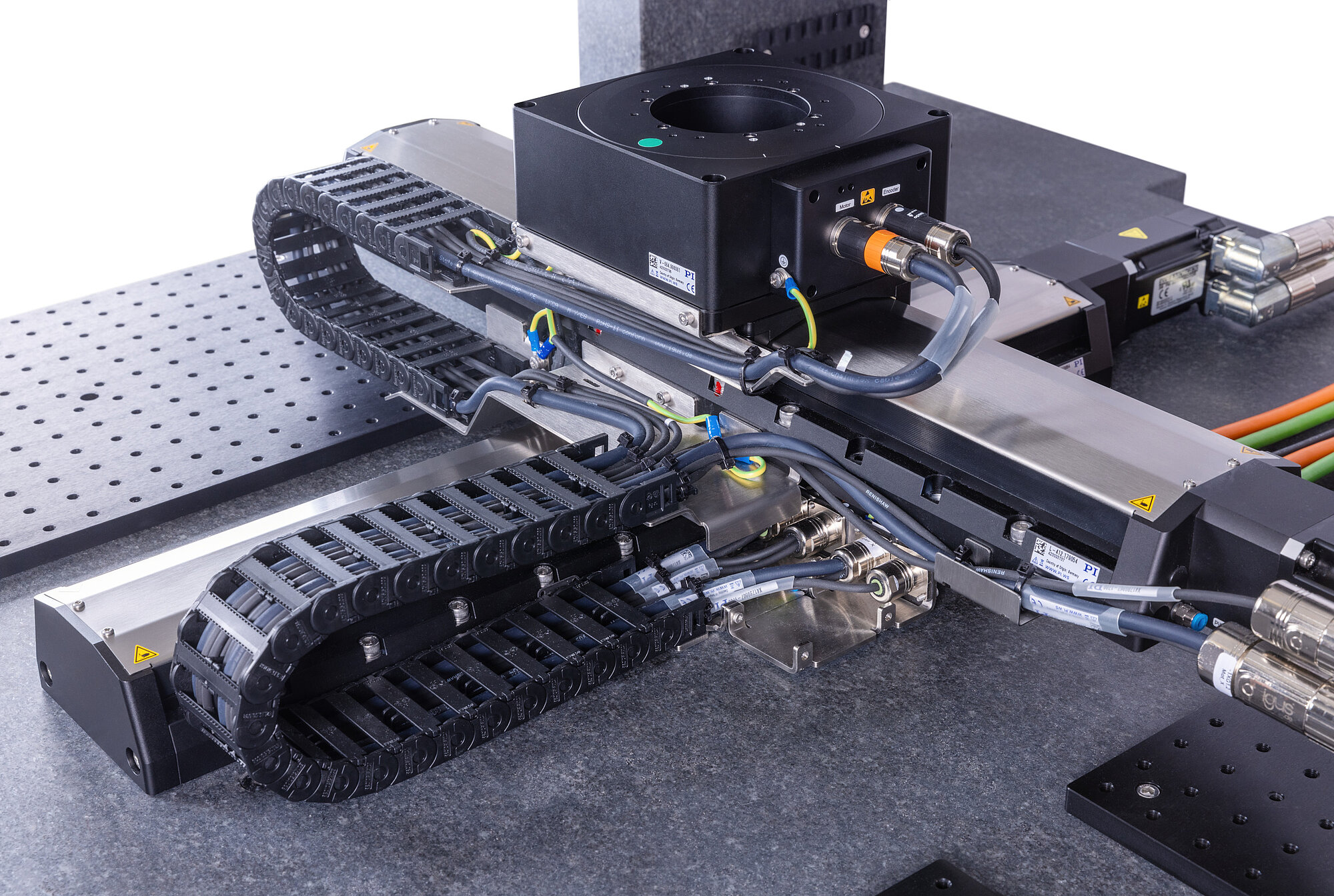

Das X-417 Multiachssystem ist eine integrierte Lösung für industrielle Anwendungen mit hohen Anforderungen an Dynamik und Präzision. Zur Verfügung stehen XY- oder XYZ-Systeme mit passendem ACS Hochleistungs-Controller von PI. Das Basissystem ist ein XY-System aus zwei V-417 Hochlast-Lineartischen mit Linearmotor und absolut messendem Linearencoder. Zur Auswahl stehen Kombinationen aus verschiedenen Stellwegsvarianten: von 204 bis 407 mm. Die XY-Systeme sind auch mit Granitplatte erhätlich. Bei den XYZ-Systemen kommt ein L-412 Hochlast-Lineartisch mit 102 mm Stellweg, Synchron-Servomotor und Haltebremse als Z-Achse zum Einsatz. Auch die XYZ-Systeme sind mit Granitplatte als Basis erhätlich; der Adapterwinkel zur Befestigung der Z-Achse auf der Granitbasis ist bei diesen Systemen im Lieferumfang enthalten.
Kabel-Management
Ein passender Kabelsatz ist bei allen Systemen im Lieferumfang enthalten. Der Kabelsatz enthält pro Achse ein Antriebskabel von 5 m Länge. Werden kürzere Kabel benötigt, z. B. bei Montage des Controllers im Grundgestell (Zubehör), steht ein Kabelsatz von 2 m Länge als Zubehör zur Verfügung.
Optionen und Zubehör
- Grundgestell
- Breadboard-Satz für Granitplatte
- Adapterwinkel
- Zusätzlicher Kabelsatz für XYZ-System: Kabellänge für X-/Y-Achse 2 m, für Z-Achse 3 m
- Software-Unterstützung, z. B. für SPS-Integration
Einsatzgebiete
Laserbearbeitung: Laserablation. Laserschweißen. Ultrakurzpuls-Laserbearbeitung. Galvo-Integration. Laser-Mikrobearbeitung. Keramik- und Diamantschneiden. Laserbohren. Test & Inspektion. Elektronikfertigung.
Spezifikationen
Spezifikationen
Allgemein | X-417.0xx | X-417.1xx | X-417.2xx | X-417.3xx | Einheit |
|---|---|---|---|---|---|
Aktive Achsen | 2 | 2 | 3 | 3 | |
Controller | G-901.R519 | G-901.R519 | G-901.R5197 | G-901.R5197 | |
Granitbasis | – | 1100 mm × 900 mm × 150 mm | 1100 mm × 900 mm × 150 mm | – | |
Kabellänge | 5 | 5 | 5 | 5 | m |
Max. Werkstückgröße auf XY-System | – | – | 300 mm × 300 mm × 100 mm | 300 mm × 300 mm × 100 mm | |
Betriebstemperaturbereich | 5 bis 40 | 5 bis 40 | 5 bis 40 | 5 bis 40 | °C |
Luftfeuchtigkeit | Max. 80 % rel., nicht kondensierend | Max. 80 % rel., nicht kondensierend | Max. 80 % rel., nicht kondensierend | Max. 80 % rel., nicht kondensierend |
Bewegen | X-417.x22 | X-417.x32 | X-417.x33 | X-417.x42 | X-417.x43 | X-417.x44 | Einheit |
|---|---|---|---|---|---|---|---|
Stellweg (XY) | 204 × 204 | 305 × 204 | 305 × 305 | 407 × 204 | 407 × 305 | 407 × 407 | mm |
1D-Positioniergenauigkeit (X / Y)(1) | ±1,5 / ±1,5 | ±1,5 / ±1,5 | ±1,5 / ±1,5 | ±1,5 / ±1,5 | ±1,5 / ±1,5 | ±1,5 / ±1,5 | µm |
XY-Orthogonalität | 30 | 30 | 25 | 25 | 20 | 20 | µrad |
Max. Geschwindigkeit (X / Y)(2) | 1,5 / 2,0 | 1,5 / 2,0 | 1,5 / 2,0 | 1,5 / 2,0 | 1,5 / 2,0 | 1,5 / 2,0 | m/s |
(1) Bezogen auf eine Messhöhe von ca 30 mm oberhalb der Plattform. Empfohlene Umgebungsbedingungen für 1D-Positioniergenauigkeit: 21 °C ± 1 °C bei 50 bis 60 % relativer Luftfeuchte
(2) Werte abhängig von anwendungsspezifischen Parametern. Für detaillierte Informationen kontaktieren Sie PI.
(3) ohne Kabelmanagement
(4) ± 5 %
(5) Sicherheitsbeiwerte der Haltebremse auf Anfrage erhältlich
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch X417UM0002
Base frame for X-417 series systems (iMAS) with granite base
Version / Datum
2021-07-07
pdf - 833 KB
Englisch
Dokumentation
User Manual X417UM0004
X-417.Z03 Z-bracket for X-417 series systems (iMAS) with granite base
Version / Datum
2021-03-25
pdf - 968 KB
Englisch
Dokumentation
User Manual X417UM0003
X-417.Z02 Breadboard set for X-417 series systems (iMAS) with granite base
Version / Datum
2021-02-09
pdf - 2 MB
Englisch
Dokumentation
Benutzerhandbuch X417UM0001
X-417 Series Integrated Multi Axis System (iMAS)
Version / Datum
2021-06-21
pdf - 6 MB
Englisch
3-D-Modelle
3-D-Modelle
3D-Modell X-417.0xx
Version / Datum
2021-04-06
zip - 33 MB
3-D-Modelle
3D-Modell X-417.1xx
Version / Datum
2021-04-06
zip - 39 MB
3-D-Modelle
3D-Modell X-417.2xx
Version / Datum
2021-06-04
zip - 50 MB
Broschüre
Broschüre
X-417 Scalable Integrated Multi-Axis System
Fast Configuration, Delivery, and Startup to Accelerate the Implementation of Precision Automation Processes
Version / Datum
BRO75E 2020-11
pdf - 1 MB
Englisch
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
X-417.032 NEW!
Integriertes Multiachssystem aus XY-System mit 305 mm × 204 mm Stellweg und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.033 NEW!
Integriertes Multiachssystem aus XY-System mit 305 mm × 305 mm Stellweg und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.042 NEW!
Integriertes Multiachssystem aus XY-System mit 407 mm × 204 mm Stellweg und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.043 NEW!
Integriertes Multiachssystem aus XY-System mit 407 mm × 305 mm Stellweg und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.044 NEW!
Integriertes Multiachssystem aus XY-System mit 407 mm × 407 mm Stellweg und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.122 NEW!
Integriertes Multiachssystem aus XY-System mit 204 mm × 204 mm Stellweg, Granitbasis und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.132 NEW!
Integriertes Multiachssystem aus XY-System mit 305 mm × 204 mm Stellweg, Granitbasis und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.133 NEW!
Integriertes Multiachssystem aus XY-System mit 305 mm × 305 mm Stellweg, Granitbasis und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.142 NEW!
Integriertes Multiachssystem aus XY-System mit 407 mm × 204 mm Stellweg, Granitbasis und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.143 NEW!
Integriertes Multiachssystem aus XY-System mit 407 mm × 305 mm Stellweg, Granitbasis und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.144 NEW!
Integriertes Multiachssystem aus XY-System mit 407 mm × 407 mm Stellweg, Granitbasis und G-901 2-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.222 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 204 mm × 204 mm Stellweg, Z-Achse mit 102 mm Stellweg, Granitbasis und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.232 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 305 mm × 204 mm Stellweg, Z-Achse mit 102 mm Stellweg, Granitbasis und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.233 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 305 mm × 305 mm Stellweg, Z-Achse mit 102 mm Stellweg, Granitbasis und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.242 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 407 mm × 204 mm Stellweg, Z-Achse mit 102 mm Stellweg, Granitbasis und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.243 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 407 mm × 305 mm Stellweg, Z-Achse mit 102 mm Stellweg, Granitbasis und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.244 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 407 mm × 407 mm Stellweg, Z-Achse mit 102 mm Stellweg, Granitbasis und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.322 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 204 mm × 204 mm Stellweg, Z-Achse mit 102 mm Stellweg und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.332 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 305 mm × 204 mm Stellweg, Z-Achse mit 102 mm Stellweg und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.333 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 305 mm × 305 mm Stellweg, Z-Achse mit 102 mm Stellweg und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.342 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 407 mm × 204 mm Stellweg, Z-Achse mit 102 mm Stellweg und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.343 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 407 mm × 305 mm Stellweg, Z-Achse mit 102 mm Stellweg und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
X-417.344 NEW!
Integriertes XYZ-Multiachssystem aus XY-System mit 407 mm × 407 mm Stellweg, Z-Achse mit 102 mm Stellweg und G-901 3-Achs-Controller, inklusive Kabelsatz (5 m)
Zubehör (bitte separat bestellen)
X-417.Z01 NEW!

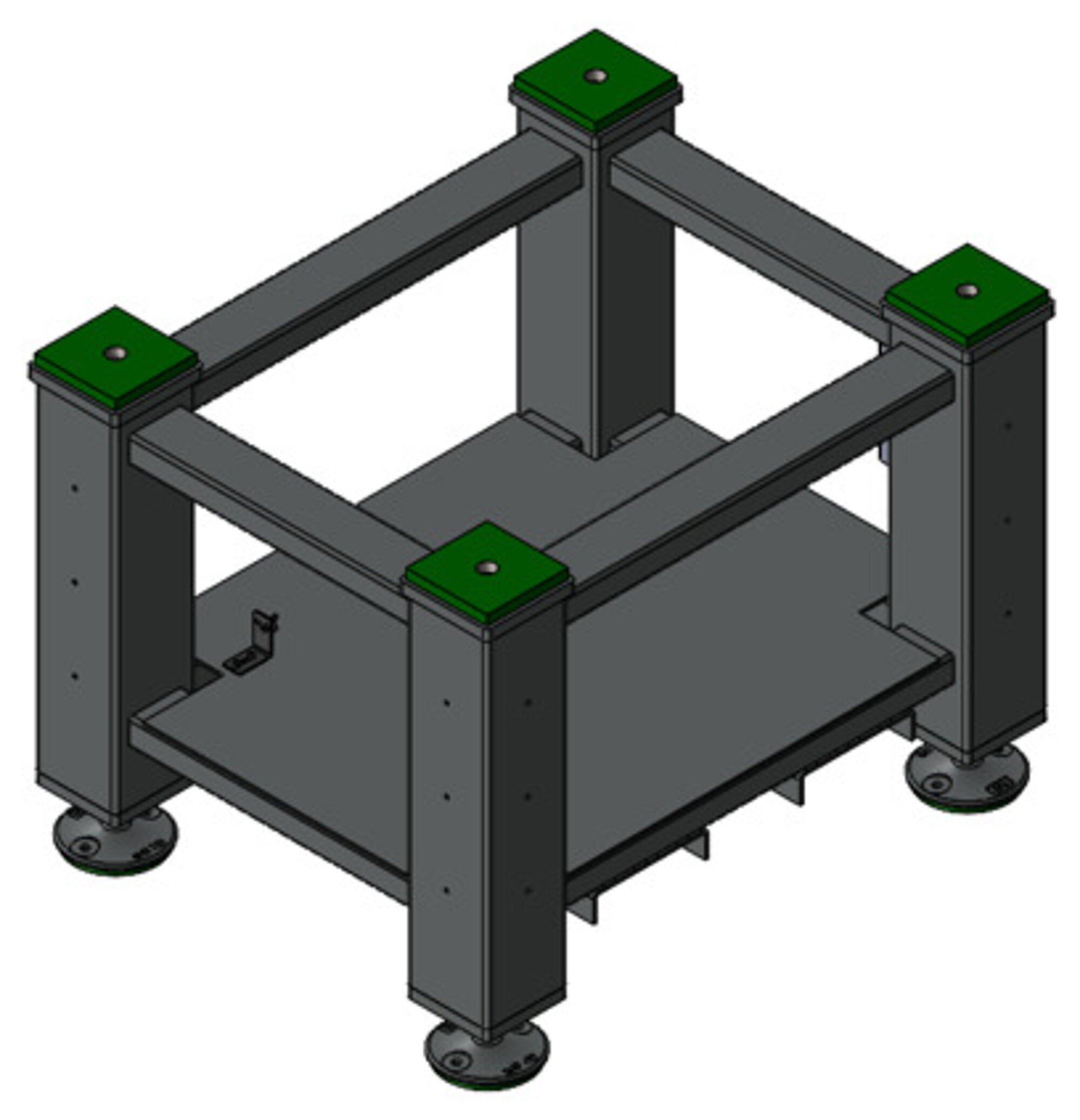

Grundgestell für X-417 Integriertes Multiachssystem, 105 × 85 × 80 cm, inkl. Füßen, Schwingungsdämpfer (passiv), Anschluss für Schutzleiter, Platz für zwei 19''-Racks
X-417.Z02 NEW!

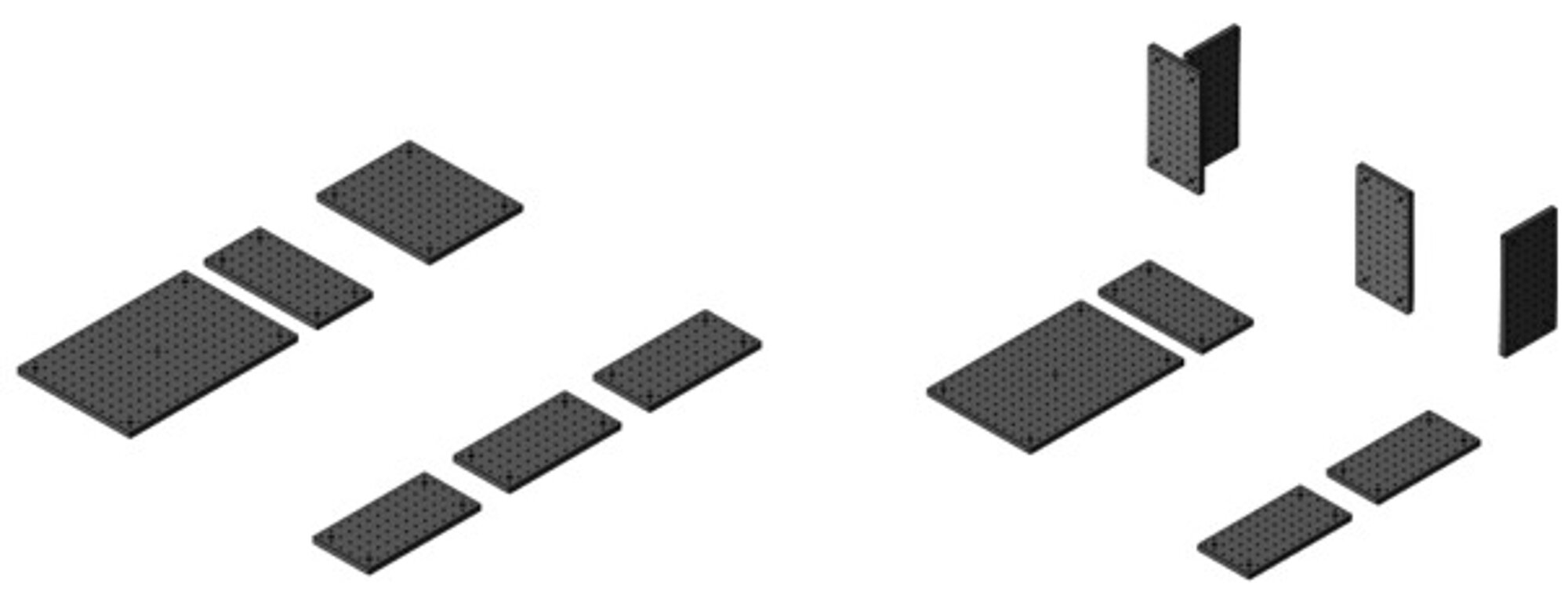

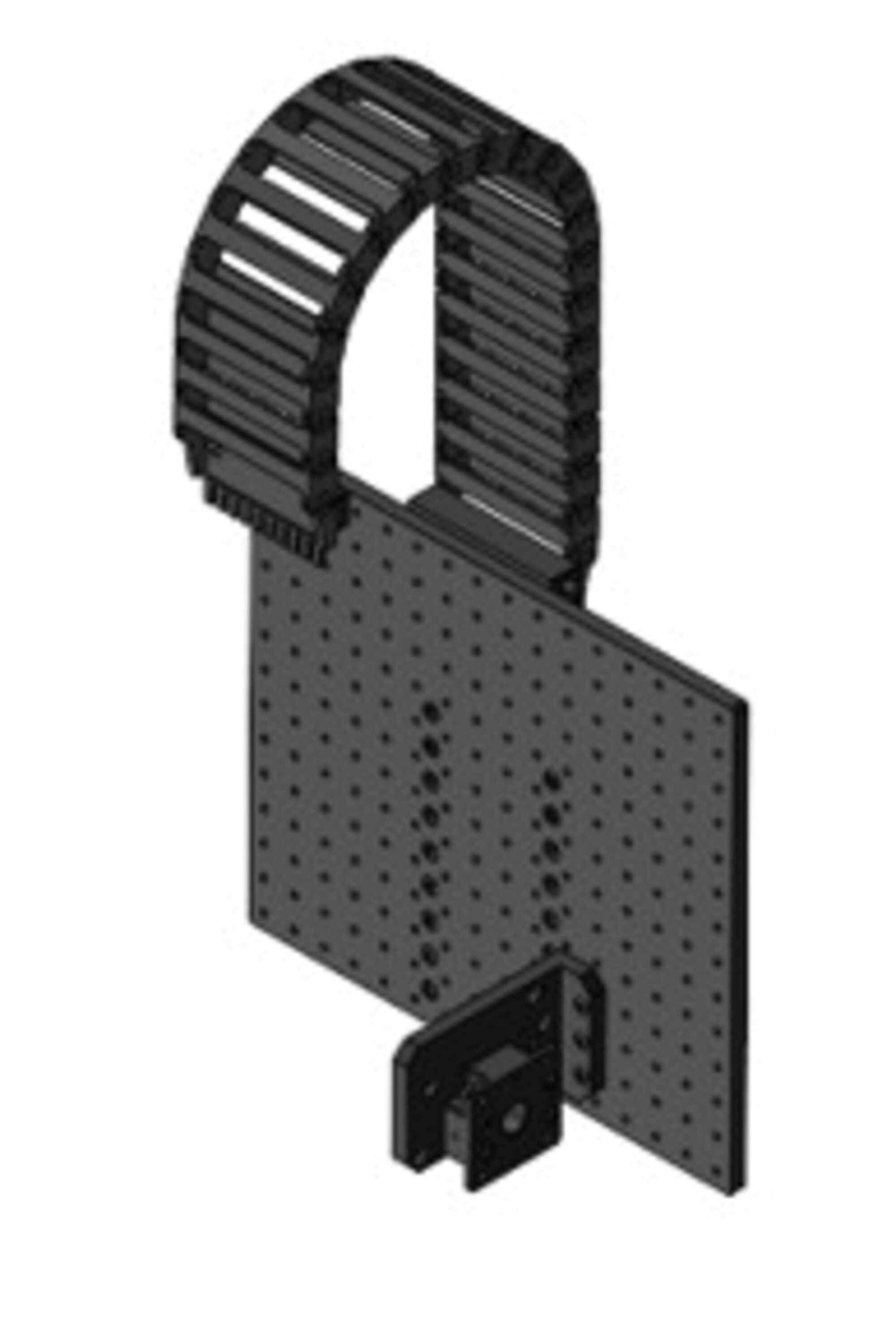

Breadboard-Satz für X-417 Integriertes Multiachssystem, bestehend aus 6 Platten verschiedener Größen mit Bohrraster für M6-Gewinde
X-417.Z03 NEW!

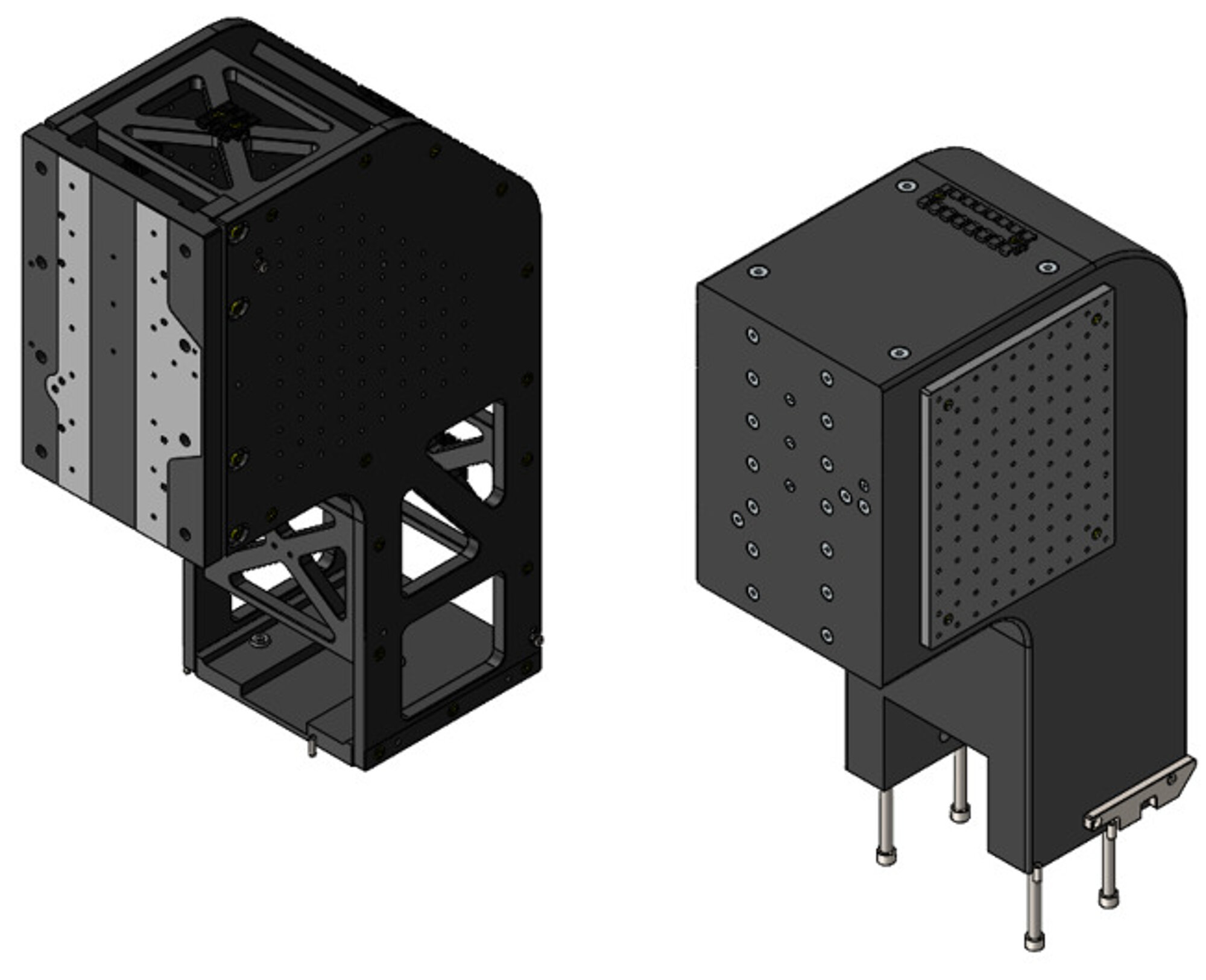

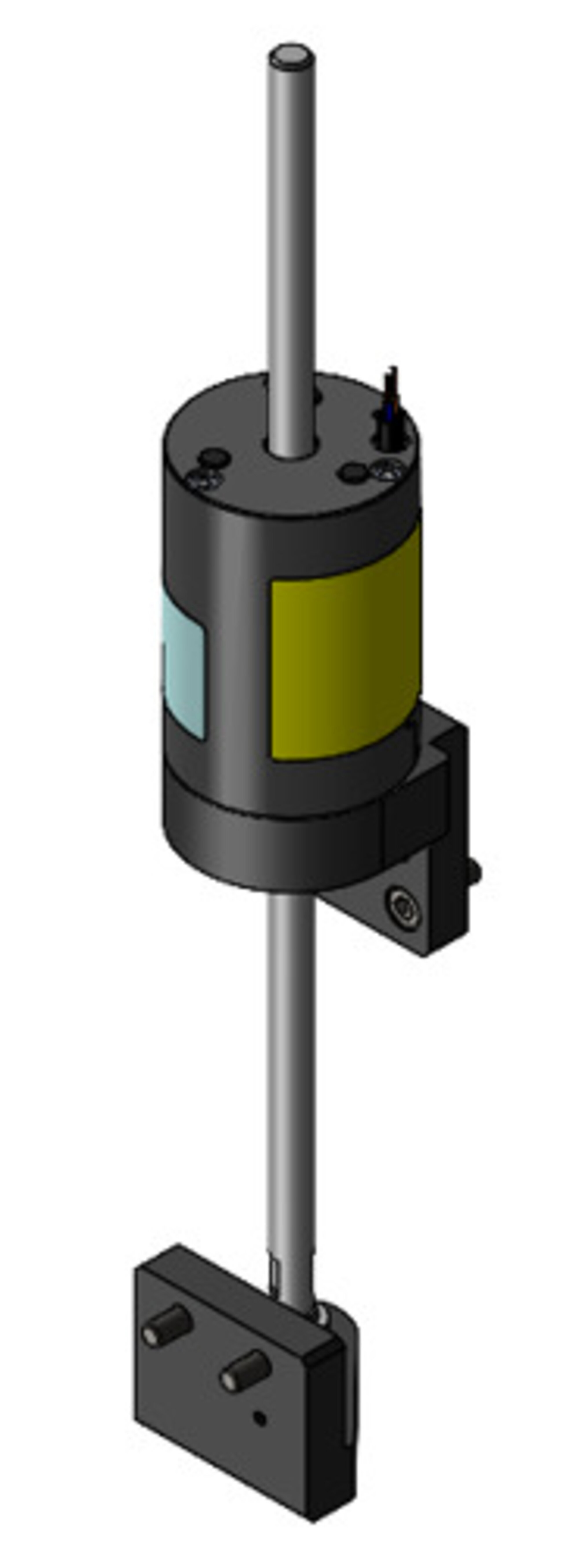

Adapterwinkel für X-417 Integriertes Multiachssystem, zur Befestigung einer Z-Achse
X-417.Z04 NEW!
Kabelsatz für X-417 XYZ-System, Kabellänge für X- und Y-Achse 2 m, für Z-Achse 3 m
