Hybridkonzept mit übergeordneter Positionsmessung und Regelung

Piezo und Motor für Nanometer-Genauigkeit

  • Parallele Regelung für Piezoantrieb und DC-Servomotor
  • Wiederholgenauigkeit im Nanometer-Bereich
  • Direktmetrologie: Linearencoder mit 2 nm Auflösung
  • Nanometergenaues Einschwingen auf die Position binnen weniger Millisekunden
  • Spielfreie Kugelumlaufspindel und reibungsfreier Piezoantrieb
  • Aktive Kompensation des Umkehrspiels und von Stick-/Slip-Effekten beim Anfahren
  • Hohe Konstanz der Geschwindigkeit
  • Hohe Antriebs- und Haltekräfte bei minimaler Leistungsaufnahme / Wärmeerzeugung

Eine Regelung für zwei Antriebe

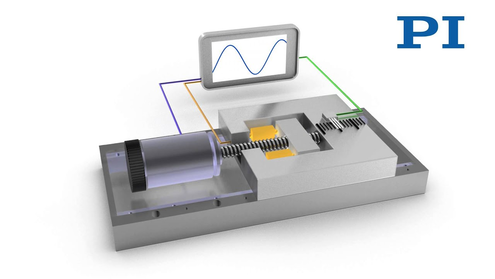

Die gemeinsame Regelung des Motors (blau) und des Piezoaktors (gelb) über einen einzigen hochauflösenden Linearencoder (grün) ermöglicht die extrem konstante Geschwindigkeit und hohe Positioniergenauigkeit.

Stick-/ Slip-Effekte

Stick-/ Slip-Effekte beim Anfahren oder Umkehrspiele können ebenfalls kompensiert werden. Die gemeinsame Regelung auf einen einzigen hochauflösenden Sensor bedeutet, dass beide Bewegungssysteme nicht mehr getrennt zu betrachten sind, sondern als ein System mit Stellwegen über hunderte Millimeter und mit der Präzision eines piezobasierten Nanopositioniertischs.

Die Auflösung und damit die Positioniergenauigkeit hängen von der Wahl des verwendeten Positionssensors ab.

Entkoppelte Bewegung

Beim Hybridantrieb ist die bewegte Plattform vom motorisierten Antriebsstrang über den hochsteifen Piezoantrieb und spiel- und reibungsfreie Festkörpergelenke entkoppelt. Im Positionierbetrieb erfolgt das Einschwingen auf die Position binnen weniger Millisekunden und kleinste Schritte im Bereich der Auflösung des Encoders werden zuverlässig ausgeführt.

Die Piezoaktoren ermöglichen im dynamischen Betrieb eine hohe Konstanz der Geschwindigkeit durch Kompensation von Regelabweichungen des motorisierten Antriebs.
