M-545.2MO
Kreuztisch, 25 mm × 25 mm, Mikrometerantrieb, hohe Stabilität, passend zu PI Piezotischen, für Olympus-Mikroskope (IX2, IX3)

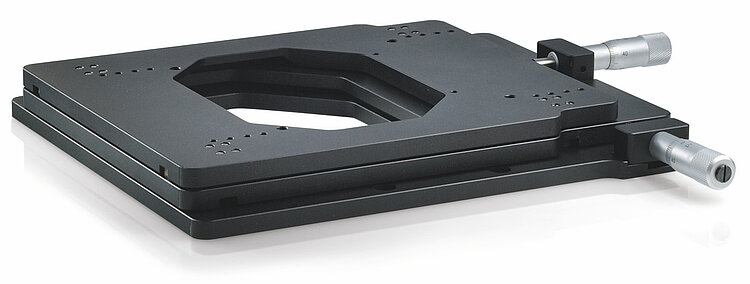

M-545 Mikroskop-Kreuztisch
Kompakt, stabil, großer Stellweg
- Stabile Plattform für P-545 PInano® Piezo-Nanopositioniersysteme
- Niedrige Bauhöhe für einfache Integration: 30 mm
- Stellweg 25 mm × 25 mm
- Manuelle Bedienung mit Mikrometerschrauben, optionale Motorisierung
- Für inverse Mikroskope von Nikon, Zeiss, Leica und Olympus
M-545 Mikroskop-Kreuztisch
M-545.2MO und M-545.2MN: Abmessungen in mm. Lieferung erfolgt inkl. Halterungen für Olympus- bzw. Nikon-Mikroskope.

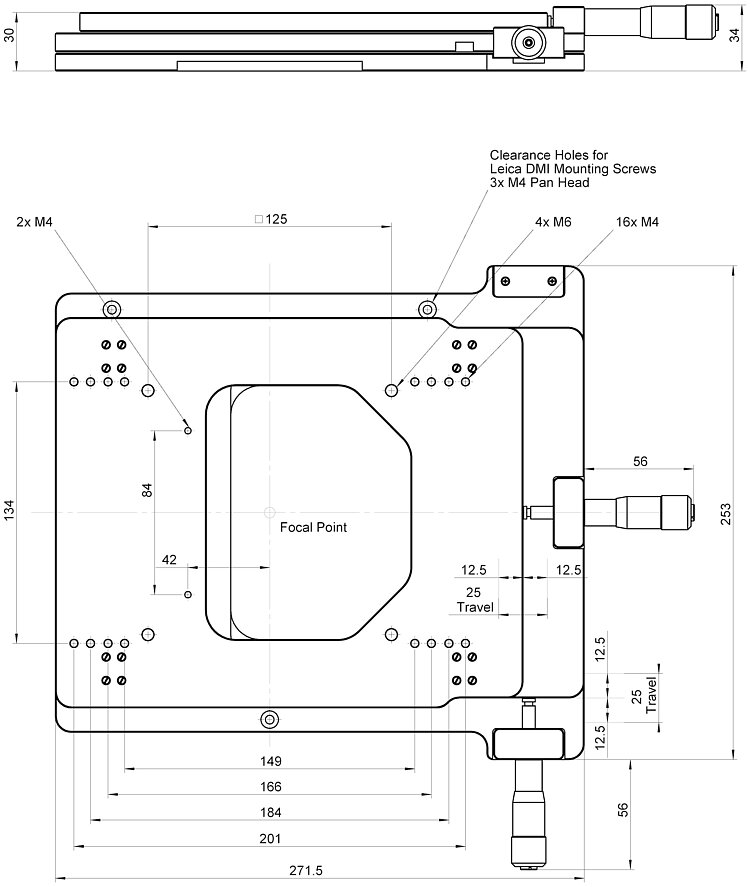

M-545.2ML: Abmessungen in mm
M-545.2MZ: Abmessungen in mm

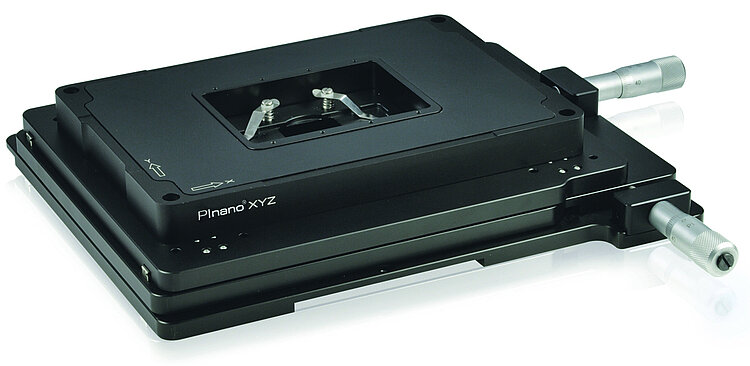

P-545 PInano® Piezopositionierer auf M-545 Kreuztisch
M-545 Mikroskop-Kreuztisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Manueller Mikroskop-Kreuztisch der Standardklasse
Grobjustage für Piezo-Nanopositionierer von PI und manuelle Positionierung von Probenhaltern. Unterstützt ein optimales Scan- und Einschwingverhalten.
Mikrometerschraube oder Schrittmotorantrieb
Der M-545 Kreuztisch kann optional mit Antrieben der M-229 Serie ausgerüstet werden (alle Modelle außer M-545.2MZ). Unter den Produktnummern M-545.USG bzw. M-545.USC sind Komplettpakete mit zwei Schrittmotorantrieben, passendem Controller und Joystick erhältlich.
Passend für Mikroskope zahlreicher Hersteller
Für inverse Mikroskope von Nikon (TI), Zeiss (Axio Observer), Leica (DMI) und Olympus (IX2, IX3). Versionen für weitere Mikroskope auf Anfrage.
Kombinierbar mit zahlreichen PI-Nanopositionierern
Direkte Montage von Piezo-Nanopositionierern der P-545 PInano® und P-541 / P-542 Serie auf der Plattform des M-545 möglich. Für die Kombination mit anderen Piezo-Nanopositionierern von PI sind Adapterplatten verfügbar.
Spezifikationen
Spezifikationen
| M-545.2M | Einheit | Toleranz |
|---|---|---|---|
Aktive Achsen | X, Y | ||
Bewegung und Positionieren | |||
Stellweg | 25 mm × 25 mm | ||
Kleinste Schrittweite | 1 | µm | typ. |
Kleinste Schrittweite mit M-229 Linearaktoren* | 1 | µm | typ. |
Geschwindigkeit mit M-229 Linearaktoren* | 1,5 | mm/s | max. |
Mechanische Eigenschaften | |||
Belastbarkeit | 50 | N | max. |
Vorspannung | 10 | N | |
Anschlüsse und Umgebung | |||
Material | Aluminium, Edelstahl | ||
Masse | 4 | kg | ±5 % |
* Optional (für alle Modelle außer M-545.2MZ)
Sonderausführungen auf Anfrage.
Downloads
Datenblatt
Dokumentation
Dokumentation
Installationsanleitung M545T0001
M-545.USG / M-545.USC Antriebssatz für M-545-Kreuztisch
Version / Datum
2020-02-10
pdf - 642 KB
Englisch
Dokumentation
Benutzerhandbuch PZA02
M-545 Series Microscope Stages
Version / Datum
3.2.0 2020-03-04
pdf - 3 MB
Englisch
3-D-Modelle
3-D-Modelle
M-545 3D-Modell
Version / Datum
2020-01-15
zip - 2 MB
Broschüre
Broschüre
Mikroskoptisch-Konfigurator
Probentische und -halter für inverse Mikroskope
Version / Datum
BRO70E R3D
pdf - 4 MB
Englisch
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
M-545.2MN
Kreuztisch, 25 mm × 25 mm, Mikrometerantrieb, hohe Stabilität, passend zu PI Piezotischen, für Nikon-Mikroskope (TI Serie)
M-545.2ML
Kreuztisch, 25 mm × 25 mm, Mikrometerantrieb, hohe Stabilität, passend zu PI Piezotischen, für Leica-Mikroskope (DMI Serie)
M-545.2MZ
Kreuztisch, 25 mm × 25 mm, Mikrometerantrieb, hohe Stabilität, passend zu PI Piezotischen, für Zeiss-Mikroskope (Axio Observer)
Zubehör
Probenhalter
P-545.SH3
Objektträgerhalter für PInano® Piezotische
P-545.PD3
Halter für Petrischalen, 35 mm, für PInano® Piezotische
P-545.PP3
Universalhalterplatte für Zubehör für PInano® Piezotische
Adapterplatten
M-545.SHP
Adapterplatte für Mikroskop-Probenhalter für M-545 Kreuztisch
P-733.AP1
Adapterplatte zur Montage von P-733 Piezotischen auf M-545 Kreuztische
P-736.AP1
Adapterplatte zur Montage von P-736.ZRx PInano® Z-Piezoscannern auf M-545 Kreuztische
Schrittmotor-Antriebssätze (optional; für alle Modelle außer M-545.2MZ)
M-545.USC
Antriebssatz für M-545 Kreuztisch: inklusive Schrittmotor-Linearaktoren, Controller und Joystick
M-545.USG
Antriebssatz für M-545 Kreuztisch: inklusive Schrittmotor-Linearaktoren
