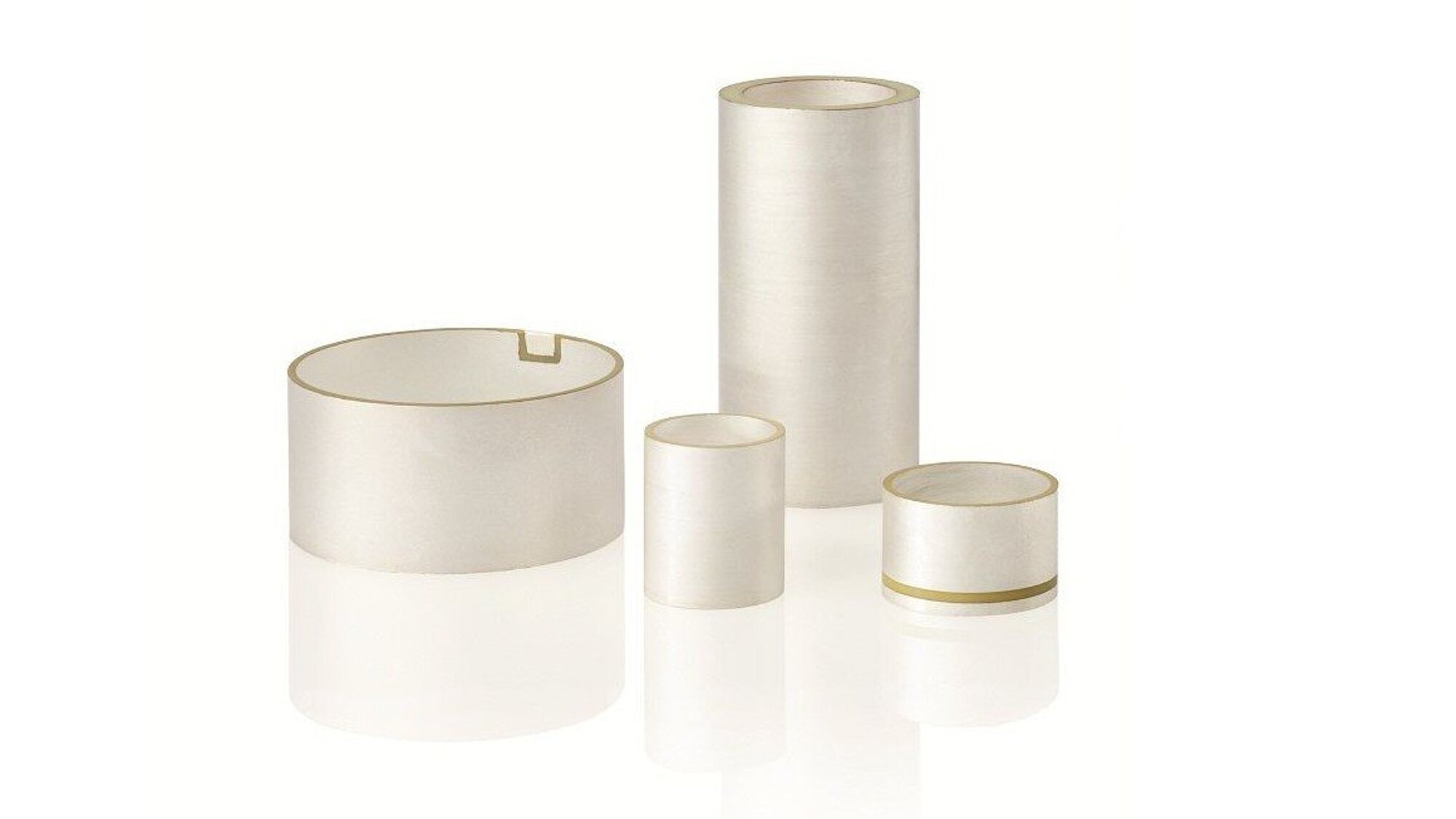

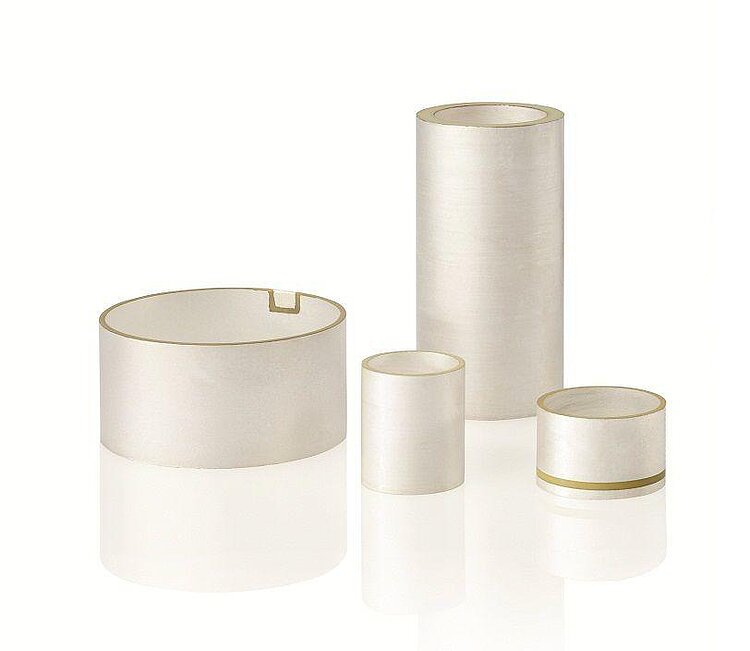

PT120 – PT140 Piezorohre

Hochdynamischer Betrieb mit geringen Lasten

Radiale und axiale Bewegung
Sub-nm-Auflösung
Ideal für OEM-Anwendungen
Flexibel durch zahlreiche Ausführungsvarianten
Kurze Lieferzeiten

PT-Tube Piezorohre, Abmessungen in mm. Länge L, Außendurchmesser OD und Innendurchmesser ID siehe Datentabelle.

Piezoaktor / Scannerrohr

Betriebsspannung bis 1000 V. Axiale und Durchmesserkontraktion, monolithischer piezokeramischer Aktor mit minimalen geometrischen Toleranzen.

Sonderausführungen und andere Spezifikationen auf Anfrage

Materialien
Spannungsbereich, Auslenkung
Toleranzen
Applizierte Sensoren
Erweiterter Temperaturbereich
Segmentierung der Elektroden, Umkontakte, umlaufende Isolierstege
Nichtmagnetisch

Mögliche Abmessungen

Länge L max. 70 mm
Außendurchmesser OD 2 bis 80 mm
Innendurchmesser ID 0,8 bis 74 mm
Min. Wanddicke 0,30 mm

Einsatzgebiete

Industrie und Forschung. Für Mikrodosierung und Mikromanipulation.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2024-04-29

pdf - 243 KB

Version / Datum

2024-04-29

pdf - 247 KB

Download

Bewegen	PT120.00	PT130.90	PT130.10	PT130.20	PT130.50	PT140.70	Toleranz
Max. axiale Kontraktion	5 µm	9 µm	9 µm	9 µm	9 µm	15 µm
Max. Durchmesserkontraktion	0,7 µm	0,9 µm	1,8 µm	3 µm	6 µm	12 µm
Antriebseigenschaften	PT120.00	PT130.90	PT130.10	PT130.20	PT130.50	PT140.70	Toleranz
Aktortyp	Piezo-Scannerrohr	Piezo-Scannerrohr	Piezo-Scannerrohr	Piezo-Scannerrohr	Piezo-Scannerrohr	Piezo-Scannerrohr
Betriebsspannung	500 V	500 V	500 V	500 V	1000 V	1000 V	max.
Elektrische Kapazität	3 nF	12 nF	18 nF	36 nF	35 nF	70 nF	±20 %
Mechanische Eigenschaften	PT120.00	PT130.90	PT130.10	PT130.20	PT130.50	PT140.70	Toleranz
Querschnitt	ringförmig	ringförmig	ringförmig	ringförmig	ringförmig	ringförmig
Piezomaterial	PIC151	PIC151	PIC151	PIC151	PIC151	PIC151
Länge	20 mm	30 mm	30 mm	30 mm	30 mm	40 mm	±0,2 mm
Außendurchmesser	2,2 mm	3,2 mm	6,35 mm	10 mm	20 mm	40 mm	±0,05 mm
Innendurchmesser	1 mm	2,2 mm	5,35 mm	9 mm	18 mm	38 mm	±0,05 mm
Anschlüsse und Umgebung	PT120.00	PT130.90	PT130.10	PT130.20	PT130.50	PT140.70	Toleranz
Empfohlene Controller / Treiber	E-413.2 - E-413.6	E-413.2 - E-413.6	E-413.2 - E-413.6	E-413.2 - E-413.6	E-413.2 - E-413.6	E-413.2 - E-413.6

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT.

Maximale Kontraktion bei maximaler Betriebsspannung.

Innenelektrode positiv.

Standard: innen und außen eingebrannte Silberelektroden.

Optional: Außenelektrode Dünnfilm (CuNi, Au).

Sonderausführungen auf Anfrage.

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.

Download Datenblatt downloads

Datenblatt

Version / Datum

2024-04-29

pdf - 243 KB

Version / Datum

2024-04-29

pdf - 247 KB

Download

Dokumentation

Handhabung und elektrische Kontaktierung von Piezokomponenten

Version / Datum

2019-02-12

pdf - 718 KB

Version / Datum

2019-02-12

pdf - 725 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

PT120.00

Piezo-Scannerrohr; piezoaktorischer Antrieb; L 20 mm × OD 2,2 mm × ID 1 mm; 5 µm axiale Kontraktion; 0,7 µm Durchmesserkontraktion

Auf die Anfrageliste Von der Anfrageliste entfernen

PT130.90

Piezo-Scannerrohr; piezoaktorischer Antrieb; L 30 mm × OD 3,2 mm × ID 2,2 mm; 9 µm axiale Kontraktion; 0,9 µm Durchmesserkontraktion

Auf die Anfrageliste Von der Anfrageliste entfernen

PT130.10

Piezo-Scannerrohr; piezoaktorischer Antrieb; L 30 mm × OD 6,35 mm × ID 5,35 mm; 9 µm axiale Kontraktion; 1,8 µm Durchmesserkontraktion

Auf die Anfrageliste Von der Anfrageliste entfernen

PT130.20

Piezo-Scannerrohr; piezoaktorischer Antrieb; L 30 mm × OD 10 mm × ID 9 mm; 9 µm axiale Kontraktion; 3 µm Durchmesserkontraktion

Auf die Anfrageliste Von der Anfrageliste entfernen

PT130.50

Piezo-Scannerrohr; piezoaktorischer Antrieb; L 30 mm × OD 20 mm × ID 18 mm; 9 µm axiale Kontraktion; 6 µm Durchmesserkontraktion

Auf die Anfrageliste Von der Anfrageliste entfernen

PT140.70

Piezo-Scannerrohr; piezoaktorischer Antrieb; L 40 mm × OD 40 mm × ID 38 mm; 15 µm axiale Kontraktion; 12 µm Durchmesserkontraktion

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.

0049 721 4846 0 info@pi.ws

Kontaktieren Sie uns!

PI Ceramic bietet sowohl für kundenspezifische als auch für Standardprodukte einen umfassenden Service – von der Auswahl geeigneter Materialien bis hin zur Entwicklung anwendungsorientierter Lösungen. Die Abmessungen von Piezorohren können innerhalb bestimmter Grenzen gewählt werden. Je nach benötigten Spezifikationen und Anwendungsbereichen sind zudem Modifikationen in Bezug auf Kontaktierung, Beschichtung, z. B. Parylene und andere chemische Beschichtungsverfahren, sowie Verklebung möglich. Auch unmagnetische Ausführungen für Feldstärken > 1 T können umgesetzt werden.
