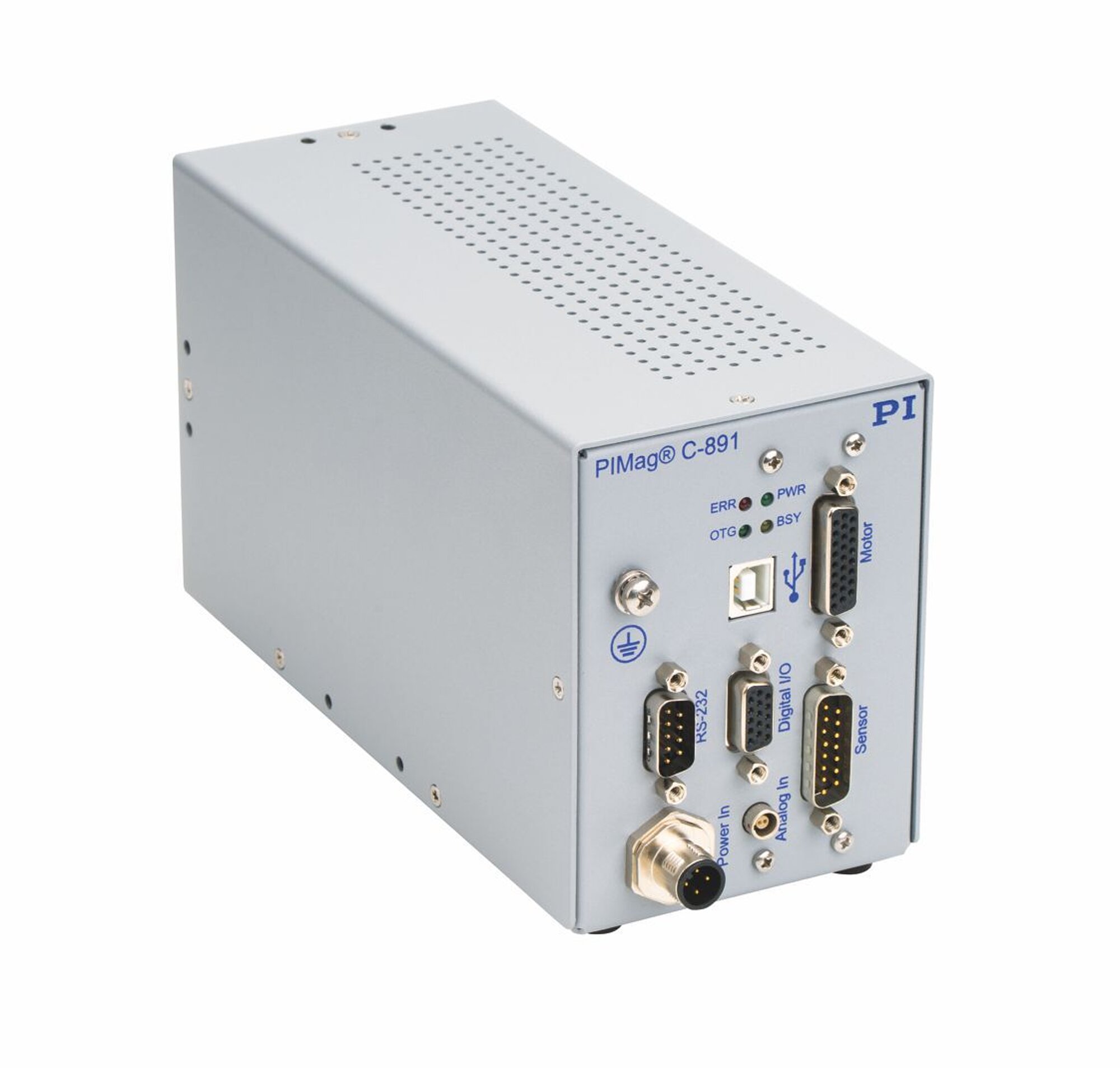

C-891.130300 PIMag® Motion Controller für magnetische Direktantriebe
1 Achse, für 3-phasige Linearmotoren
- Ausgangsstrom 5 A
- 20 kHz Regelbandbreite
- Schutz gegen Überlast, Überstrom, Übertemperatur
- Digitale Ein- und Ausgänge für Trigger- und Stoppfunktion
- USB-Schnittstelle für die Kommandierung und Konfiguration
Digitaler Motion Controller für PIMag® Linearmotoren
1 Motorkanal, 1 Sensorkanal. Für dreiphasige Linearmotoren mit Strömen von 5 A pro Phase. Sinuskommutierter Betrieb, feldorientierte Stromregelung. Automatische Einstellung des Kommutierungswinkels. PID-Regler für Position und Geschwindigkeit.
Encodereingänge
Differenzielle Signalübertragung für digitale (A/B) oder analoge (sin/cos) Encodersignale. Unterstützung der BiSS-Schnittstelle für Absolutencoder. Eingänge für TTL-Signale für End- und Referenzschalter.
Umfangreiche Funktionalität
Schutz für Motor und Motortreiber durch Schutzabschaltung und Strombegrenzung. Motorstopp über externen Schalter. Datenrekorder, Funktionsgenerator, Makros. Umfangreiche Softwareunterstützung, z.B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Schnittstellen
USB und RS-232 zur Kommandierung. Digitale Ein- und Ausgänge für Automatisierung. Analoger Eingang für Aufzeichnung eines externen Sensorsignals.
Spezifikationen
Spezifikationen
C-891.130300 | |
---|---|
Funktion | PIMag® Motion-Controller für 3-phasige Linearmotoren |
Motorkanäle | 1 |
Sensorkanäle | 1 |
Unterstützte Funktionen | Punkt-zu-Punkt-Bewegung. Datenrekorder. Funktionsgenerator. Makros. Automatische Einstellung des Kommutierungswinkels für 3-phasige Linearmotoren. |
Sicherheitsmerkmale | Motorstopp über externen Schalter. Überlastungsschutz des Motortreibers. Überhitzungsschutz des Motors. Überstromschutz des Systems. |
Bewegung und Regler | C-891.130300 |
---|---|
Reglertyp | PID-Regler für Position und Geschwindigkeit, Parameteränderung im Betrieb |
Servofrequenz | 20 kHz |
Profilgenerator | Trapezförmiges Geschwindigkeitsprofil, Vorgabe der maximalen Geschwindigkeit und Beschleunigung |
Encodereingang | Sin/Cos, A/B (TTL, differenziell), BiSS-Schnittstelle für Absolutencoder |
Referenz- und Endschalter | TTL |
Schnittstellen und Bedienung | C-891.130300 |
---|---|
Kommunikations-Schnittstellen | USB, RS-232 |
Motoranschluss | HD-D-Sub 26-pol. (w) |
Sensoranschluss | D-Sub 15-pol. (m) |
I/O-Leitungen | HD D-Sub 15 (w): 4 x Digitaleingang, 4 x Digitalausgang (TTL) LEMO EPG.00.302.NLN: Analogeingang -10 bis 10 V |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW |
Umgebung | C-891.130300 |
---|---|
Betriebsspannung | 48 V DC oder 24 V DC |
Max. Stromaufnahme | 10 A (lastabhängig) |
Netzteil 48 V | Nicht im Lieferumfang; muss vom Anwender bereitgestellt werden |
Netzteil 24 V | Im Lieferumfang enthalten: Tischnetzteil primär: 100-240 V AC, sekundär: 24 V DC 120 W M12 |
Betriebstemperaturbereich | 5 bis 40 °C |
Masse | 1,0 kg |

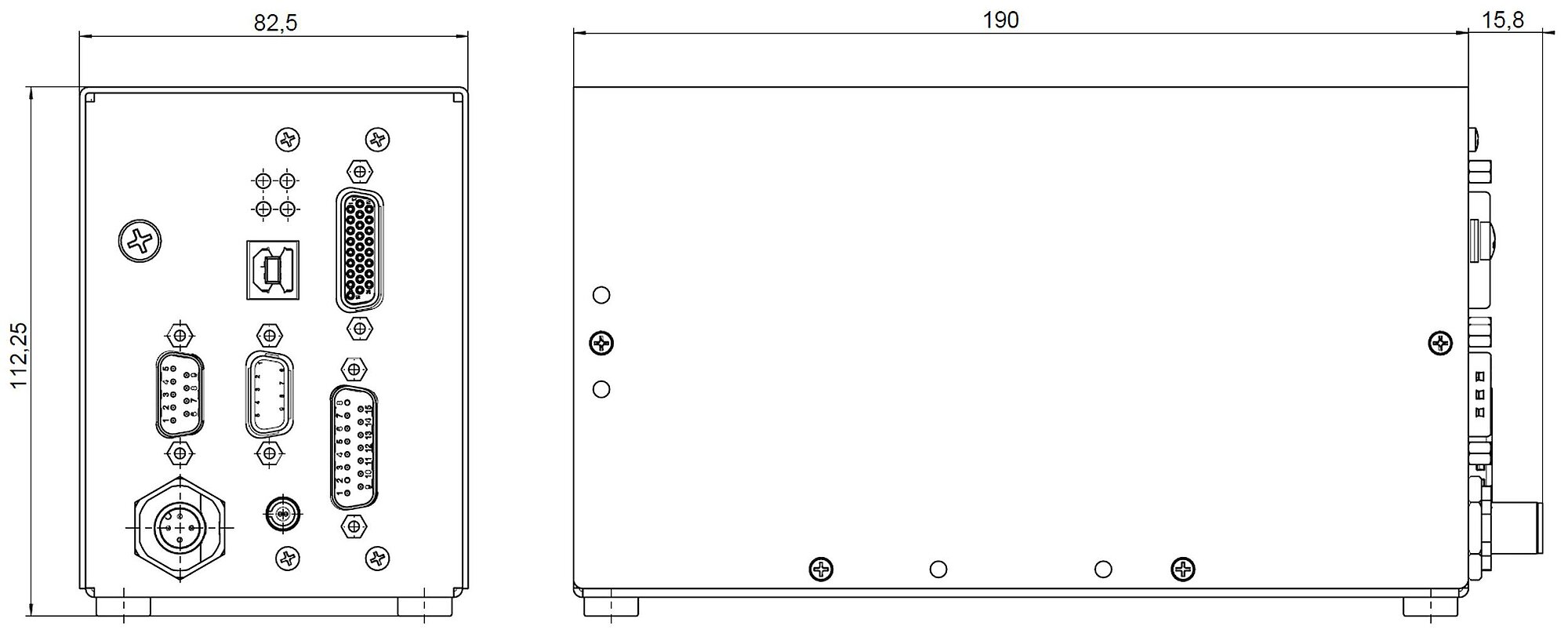

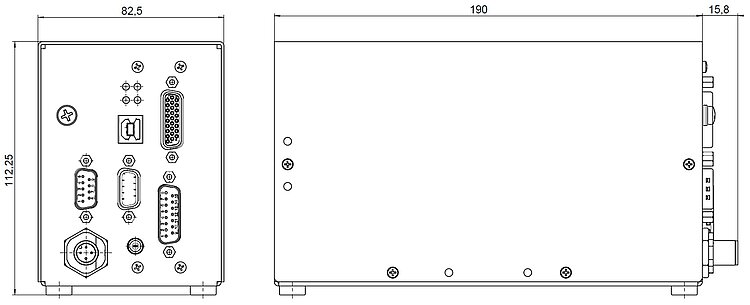

Abmessungen | 190 mm × 83 mm × 110 mm (mit Gummifüßen und Anschluss für Versorgungsspannung: 206 mm x 83 mm x 112 mm) |
