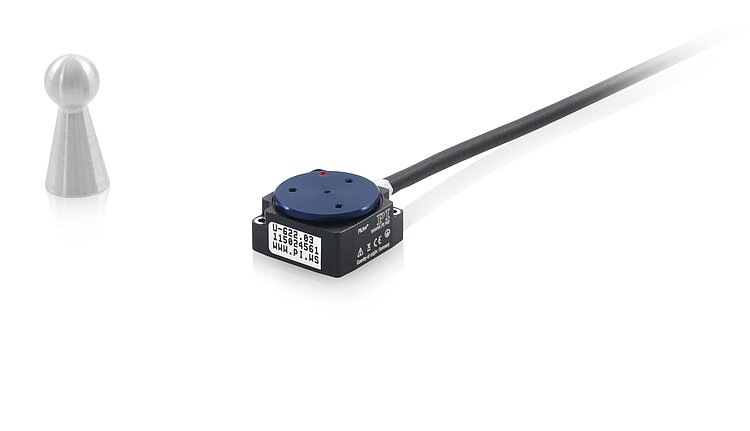

U-622 PILine® Rotationsversteller

Miniaturversteller mit Ultraschall-Piezomotor

U-622 PILine® Rotationsversteller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

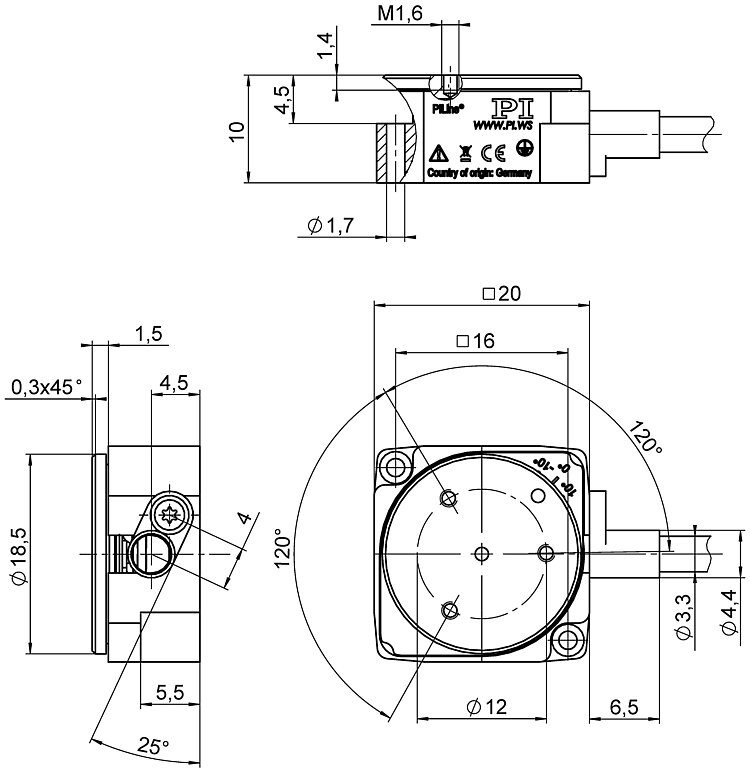

  • Äußerst platzsparend: Kantenlänge nur 20 mm, Höhe 10 mm
  • Positioniert kleine Lasten schnell und präzise: Geschwindigkeit bis 720 °/s, kleinste Schrittweite bis 525 µrad
  • Unbegrenzter Rotationsbereich >360°
  • Antriebsmoment 5 mNm
  • Selbsthemmend im ausgeschalteten Zustand: Spart Energie und verringert die Wärmeentwicklung
  • Leicht und geräuscharm

Rotationsversteller der Präzisionsklasse

PILine® Versteller sind besonders für Anwendungen geeignet, die eine schnelle und präzise Positionierung erfordern. Der selbsthemmende Antrieb hält die Position des Verstellers im ausgeschalteten Zustand mechanisch stabil. Energieverbrauch und Wärmeentwicklung können somit erheblich verringert werden. Anwendungen mit geringer Einschaltdauer, die batteriebetrieben oder wärmeempfindlich sind, profitieren von diesen Eigenschaften. Die Achsenposition wird mit einem Encoder gemessen, und ein optischer Referenzschalter ermöglicht zuverlässig wiederholbare Bewegungen. Das piezomotorische Antriebsprinzip und dessen elektrische Ansteuerung ist preisgünstig und kann kundenspezifisch ausgelegt werden.

PILine® Ultraschall-Piezomotor

Wesentlicher Bestandteil eines PILine® Ultraschall-Piezomotors ist ein Piezoaktor, der über ein Kopplungselement gegen einen beweglich geführten Läufer vorgespannt ist. Der piezokeramische Aktor wird mit einer hochfrequenten Wechselspannung zu Ultraschallschwingungen zwischen 100 und 200 kHz angeregt. Die Deformation des Aktors führt zu einer periodischen, diagonalen Bewegung des Kopplungselements zum Läufer. Je Zyklus beträgt der erzeugte Vorschub wenige Nanometer, die hohen Frequenzen führen zu den hohen Geschwindigkeiten. Die Vorspannung des piezokeramischen Aktors gegen den Läufer sorgt für die Selbsthemmung des Antriebs im Stillstand und im ausgeschalteten Zustand.

Direkte Positionsmessung mit inkrementellem Encoder

Kontaktlose optische Encoder messen die Ist-Position mit höchster Genauigkeit direkt an der bewegten Plattform, so dass Nichtlinearität, mechanisches Spiel oder elastische Deformation keinen Einfluss auf die Positionsmessung haben.

Geltende Patente

US-Patent Nr. 6,765,335B2

Europäisches Patent Nr. 1267425B1

Einsatzgebiete

Mikromanipulation, Automatisierung, Biotechnologie, Probenmanipulation, Probenpositionierung, Anwendungen mit begrenzten Platzverhältnissen

Spezifikationen

Datenblatt U-622

Version / Datum
2016-04-08
Version / Datum
2016-04-08
Dokumentsprache
pdf - 788 KB
pdf - 784 KB

Downloads

Datenblatt

Datenblatt U-622

Version / Datum
2016-04-08
Version / Datum
2016-04-08
Dokumentsprache
pdf - 788 KB
pdf - 784 KB

Dokumentation

Kurzanleitung MP121EK

M-66x, M-68x, U-521, U-62x, U-651 PILine Versteller®
Version / Datum
4.3.0 2017-06-23
pdf - 709 KB

Benutzerhandbuch MP143

U-622 PILine® Miniatur-Rotationsversteller
Version / Datum
2015-08-18
Version / Datum
2015-08-18
Dokumentsprache
pdf - 737 KB
pdf - 705 KB

3-D-Modelle

U-622.03 STEP

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

U-622.03
PILine® Miniatur-Rotationsversteller, >360° Drehbereich, Geschwindigkeit 720°/s, inkrementeller Encoder, 175 µrad Auflösung, 18,5 mm Durchmesser, piezoelektrischer Ultraschallmotor

Sonderausführungen auf Anfrage.
