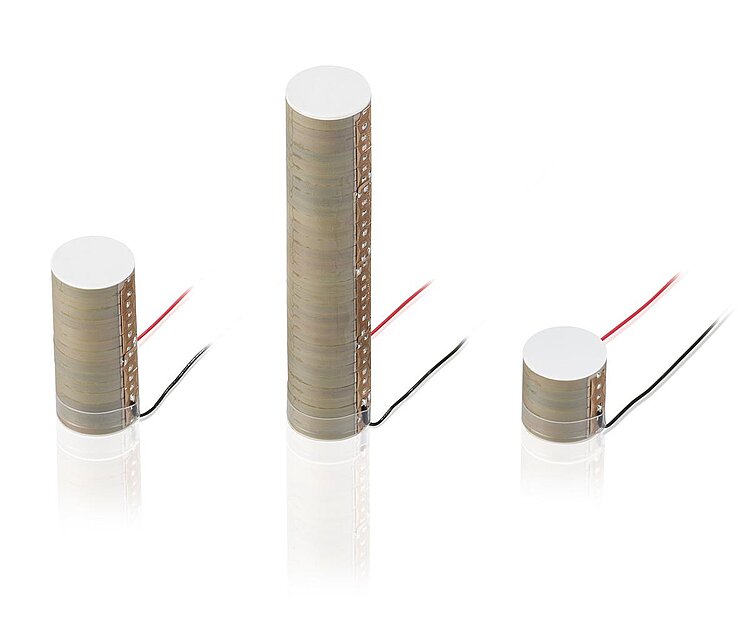

P-088 Runder PICMA® Stack Multilayer-Piezoaktor

Hohe Blockierkräfte

P-088 Runder PICMA® Stack Multilayer-Piezoaktor

Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Durch die Stapelbauweise sind die Aktoren einfach skalierbar, der Stellweg kann flexibel angepasst werden. Der runde Querschnitt sorgt für eine einfache Integration.

UHV-kompatibel bis 10^-9 hPa. Die Aktoren gasen nicht aus und können bei hohen Temperaturen ausgeheizt werden.

Niedrige Betriebsspannung -20 bis 100 V. Keramische Isolierung. Hohe Zuverlässigkeit, lange Lebensdauer.

Verschiedene Bauhöhen, schnell nach Kundenwunsch montierbar. Verschiedene Geometrien. Überschliffene Endflächen für verringerte Toleranzen. Sphärische Endstücke.

Industrie und Forschung. Für Lasertuning, Mikrodosierung, Life Sciences.

Download Datenblatt Zu den Spezifikationen

Datenblatt

Datenblatt P-088

Version / Datum

2017-08-31

Version / Datum

2017-08-31

Dokumentsprache

Download

pdf - 736 KB

Download

pdf - 736 KB

	P-088.721	P-088.741	P-088.781	Einheit	Toleranz

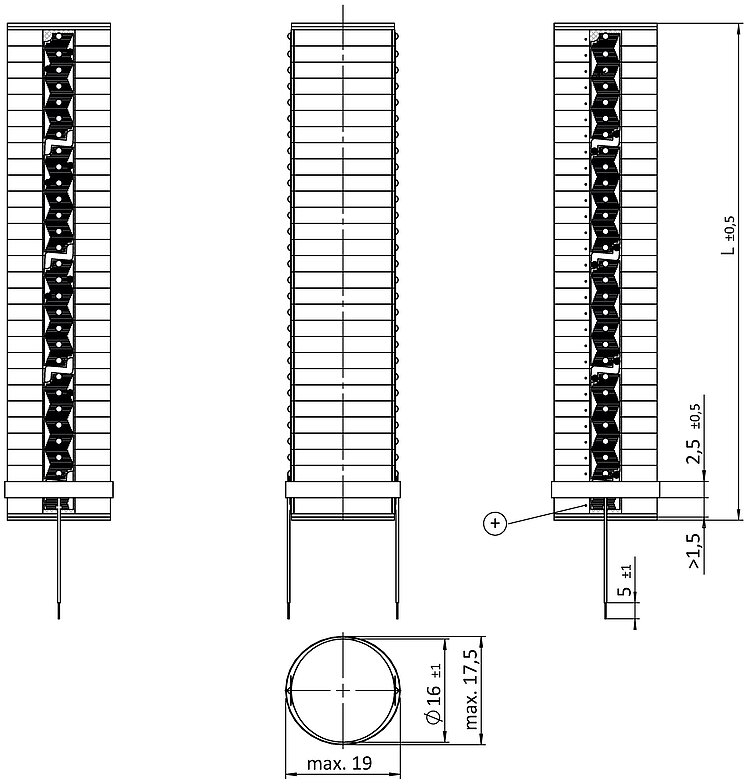

Abmessungen OD × L	16 × 16	16 × 36	16 × 77	mm
Nominalstellweg	14	32	70	µm	-10 % / +20 %
Blockierkraft	7500	7500	7500	N
Steifigkeit	535	235	105	N/µm
Elektrische Kapazität	13	30	68	µF	±20 %
Resonanzfrequenz	68	35	17	kHz	±20 %

Nominalstellweg, Blockierkraft und Steifigkeit bei 0 bis 100 V.

Axiale Resonanzfrequenz: Gemessen bei 1 V_pp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT.

Piezokeramik: PIC252. Keramikendflächen aus Al₂O₃.

Standardanschlüsse: PTFE-isolierte Anschlusslitzen, UHV-kompatibel, 100 mm, AWG 28, Ø 0,69 mm. Optional mit lötbaren Kontakten ohne Litzen erhältlich, dazu die letzte Ziffer der Produktnummer in 0 ändern (z. B. P-088.720).

Betriebsspannungsbereich: -20 bis 100 V.

Betriebstemperaturbereich: -40 bis 150 °C.

Empfohlene Vorspannung für den dynamischen Betrieb: 15 MPa.

Maximale Vorspannung für konstante Kraftausübung: 30 MPa.

Sonderausführungen auf Anfrage.

Download Datenblatt Go to download

Datenblatt

Datenblatt P-088

Version / Datum

2017-08-31

Version / Datum

2017-08-31

Dokumentsprache

Download

pdf - 736 KB

Download

pdf - 736 KB

Dokumentation

Benutzerhandbuch PZ259

P-882 – P-888 PICMA® Stack Multilayer-Piezoaktoren, P-080 PICMA® Stack Multilayer-Ringaktoren mit Innenbohrung, P-088 PICMA® Stack Multilayer-Piezoaktoren, runder Querschnitt

Version / Datum

1.1.0 2021-09-27

Version / Datum

1.1.0 2021-09-27

Dokumentsprache

Anfrage Downloadlink

Dokumentation

Kurzanleitung PZ264

PICMA® Multilayer-Piezoaktoren: P-08x, P-88x, PD0xx, PD410, PL0xx, PL1xx, PICMA® Stack, PICMA® Chip, PICMA® Bender

Version / Datum

3.0.0 04/2020

Version / Datum

3.0.0 04/2020

Dokumentsprache

Download

pdf - 826 KB

Download

pdf - 761 KB

Zu Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

P-088.721

PICMA® Stack Multilayer-Piezoaktor, runder Querschnitt, 14 µm Stellweg, OD 16 mm × L 16 mm, Anschlusslitzen

Verfügbar im PI Store

Zur Liste hinzufügen Von Liste entfernen

P-088.741

PICMA® Stack Multilayer-Piezoaktor, runder Querschnitt, 32 µm Stellweg, OD 16 mm × L 36 mm, Anschlusslitzen

Verfügbar im PI Store

Zur Liste hinzufügen Von Liste entfernen

P-088.781

PICMA® Stack Multilayer-Piezoaktor, runder Querschnitt, 70 µm Stellweg, OD 16 mm × L 77 mm, Anschlusslitzen

Verfügbar im PI Store

Zur Liste hinzufügen Von Liste entfernen
